Cameo INSTANT FOG 1700 PRO Bedienungsanleitung
Professional 1700w fog machine
Verwandte Anleitungen für Cameo INSTANT FOG 1700 PRO
Inhaltszusammenfassung für Cameo INSTANT FOG 1700 PRO

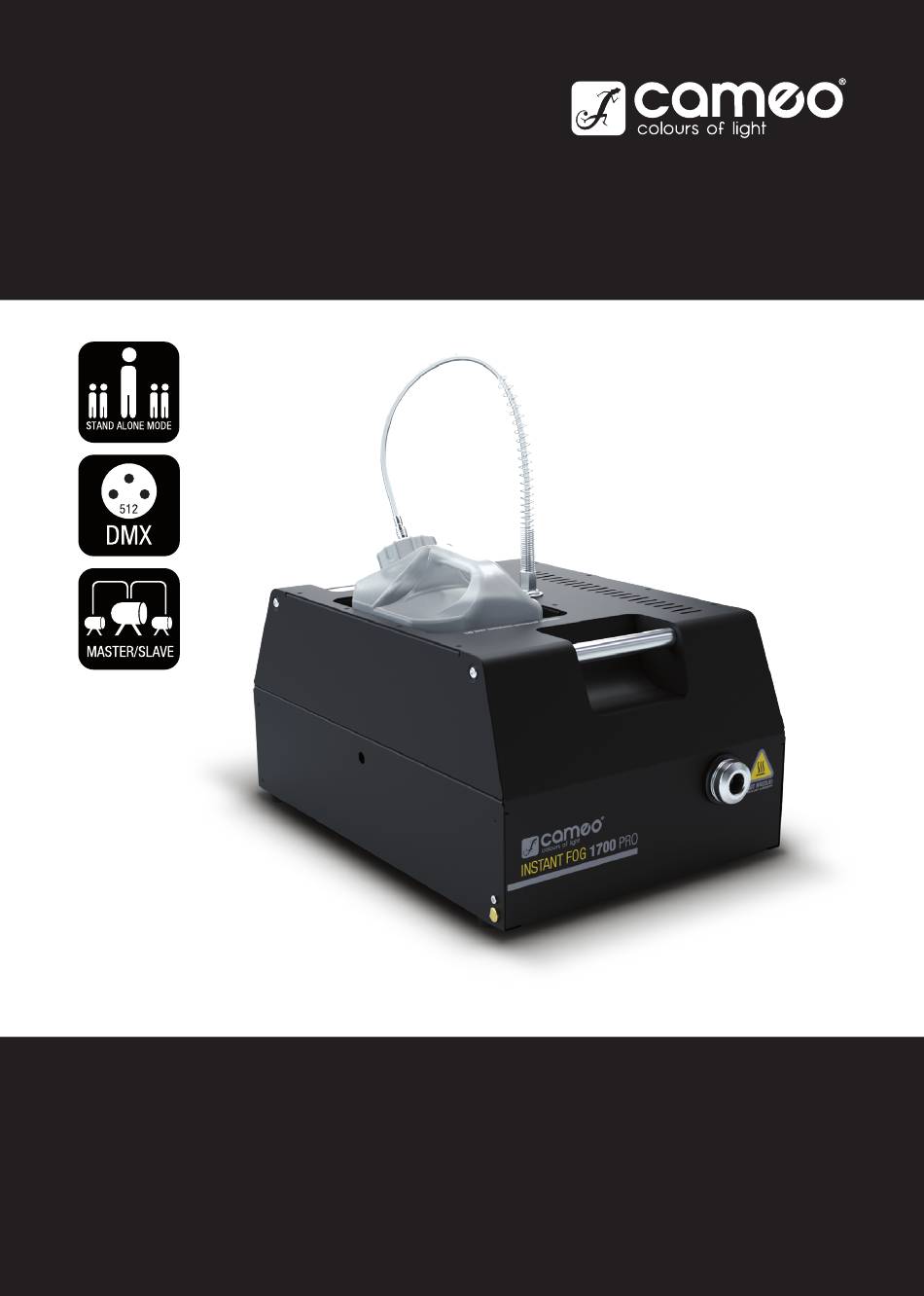

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO INSTANT FOG 1700 PRO PROFESSIONAL 1700 W FOG MACHINE CLIF1700PRO...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL SAFETY INFORMATION MEDIDAS DE SEGURIDAD 33-34 INTRODUCTION INTRODUCCIÓN CONNECTIONS, CONTROL AND DISPLAY ELEMENTS CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS CANISTER COMPARTMENT AND SPECIAL COVER DE VISUALIZACIÓN FOR CANISTER COMPARTIMENTO Y TAPÓN ESPECIAL PARA EL BIDÓN OPERATION MANEJO... -
Seite 13: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewähr- leisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM. - Seite 14 1. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für den Betrieb in Haushalten geeignet! 2. Verwenden Sie ausschließlich Cameo Nebelfluid (wasserbasierend) und füllen Sie niemals brennbare Flüssigkeiten in den Kanister! Explosionsgefahr! 3.
-
Seite 15: Einführung
EINFÜHRUNG PROFESSIONELLE NEBELMASCHINE CLIF1700PRO STEUERUNGSFUNKTIONEN 3-Kanal DMX-Steuerung Stand-Alone Betrieb EIGENSCHAFTEN Professionelle Nebelmaschine. DMX-512 Steuerung. 3-Pol und 5-Pol XLR-Anschlüsse. Überhitzungsschutz. FLYKIT optional erhältlich. Betriebsspannung 230V AC / 50-60Hz. Leistungsaufnahme 1800W. ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE POWER IN Power Twist Netzbuchse zur Spannungsversorgung des Geräts, ein geeignetes Netzkabel befindet sich im Lieferumfang. FUSE Sicherungshalter für 5 x 20mm Feinsicherungen. -
Seite 16: Nebelaustrittsdüse
Sicherheitshinweisen dieser Anleitung. KANISTERFACH UND SPEZIALDECKEL FÜR KANISTER KANISTERFACH Kanisterfach für einen 5l Kanister Cameo Nebelfluid. VERSCHLUSSKAPPE FÜR FLUIDSCHLAUCH Nehmen Sie die Verschlusskappe vom Fluidschlauch, um den Schlauch an dem speziellen Kanisterdeckel anzuschließen. Wenn der Fluidschlauch nicht am Kanisterdeckel angeschlossen ist, verschließen sie ihn mit Hilfe der Verschlusskappe. -
Seite 17: Bedienung
Der spezielle Kanisterdeckel mit Belüftungsventil und Ansaugschlauch, passend für 5l Cameo Nebelfluid Kanister, ist im Lieferumfang enthalten (Kanister nicht im Lieferumfang). Stellen Sie einen vollen Cameo Nebelfluid Kanister aufrecht vor die Nebelmaschine und schrauben den Kanisterdeckel ab. Nehmen Sie nun den beiliegenden Spezialdeckel und führen den Schlauch des Belüftungsventils und den Ansaugschlauch (Nr. - Seite 18 STAND-ALONE-BETRIEBSART (Stand Alone) Die Stand-Alone-Betriebsart ermöglicht es, den Nebelausstoß manuell am Gerät mit Werten von 1% bis 100% einzustellen. Durch Drücken auf MODE gelangen Sie in das Auswahlmenü. Mit Hilfe der Bedientasten UP und DOWN wählen Sie nun den Menüpunkt „Stand Alone“ aus und bestätigen 2x mit ENTER.
-
Seite 19: Adapter Für 100Mm Schlauch
Settings Display Einstellen der Display- und Display and LEDs Display-, Bedientasten- und Settings Bedientastenbeleuchtung und Kanisterbeleuchtung permanent an der Kanisterbeleuchtung Display Display nach 30 Sekunden Inaktivität aus, Bedientasten und Kanisterbeleuchtung an Display and LEDs Display-, Bedientasten- und dark mode Kanisterbeleuchtung nach 30 Sekunden Inaktivität aus Settings Betriebszustand bei DMX... -
Seite 20: Aufstellung Und Montage
AUFSTELLUNG UND MONTAGE Stellen Sie die Nebelmaschine an einer geeigneten Stelle auf die vormontierten Gummifüße. Die Montage an einer Traverse erfolgt mit Hilfe eines im optional erhältlichen FLYKIT (CLIF1700PROFLYKIT) enthaltenen Flugbügels, welcher an den seitlich eingelassenen Gewinden befestigt wird. Die ebenfalls im FLYKIT enthaltene Auffangschale wird an der Vorderseite unter der Nebelaustrittsdüse befestigt. Sorgen Sie für feste Verbindungen und sichern Sie den Scheinwerfer mit einem geeigneten Sicherungsseil an einem der dafür vorgesehenen Tragegriffe (A). -
Seite 21: Dmx Technik
DMX TECHNIK DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. -
Seite 22: Technische Daten
TECHNISCHE DATEN Artikelnummer: CLIF1700PRO Produktart: Nebelmaschine Typ: Nebelerzeuger nach Verdampfungsprinzip Aufheizzeit: ca. 7 Minuten DMX-Eingang: 3-Pol und 5-Pol XLR männlich DMX-Ausgang: 3-Pol und 5-Pol XLR weiblich DMX-Modus: 3-Kanal DMX Funktionen: Nebelmenge, Intervall-Funktion Stand-Alone Funktionen: Nebelmenge, Intervall-Funktion, Instant Fog Steuerung: DMX512 Bedienelemente: Mode, Enter, Up, Down Anzeigeelemente:... - Seite 64 CAMEOLIGHT.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com REV: 02...
