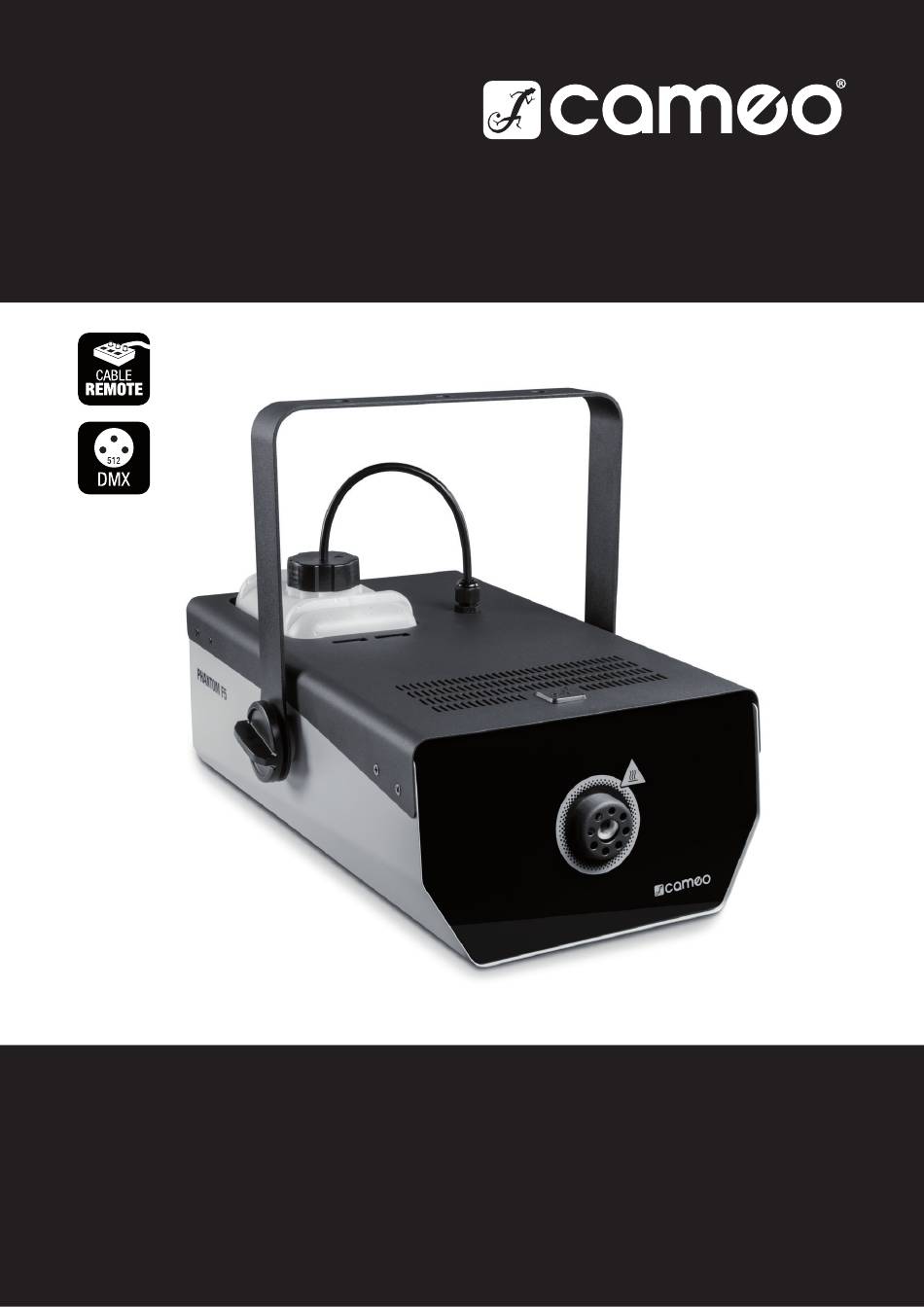

- Seite 1 All manuals and user guides at all-guides.com USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO PHANTOM F5 HIGH-POWER FOG MACHINE CLPHANTOMF5 Cameo PHANTOM F5 / CLPHANTOM5...
- Seite 2 All manuals and user guides at all-guides.com CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL SAFETY INFORMATION INSTRUCCIONES DE SEGURIDAD INTRODUCTION INTRODUCCIÓN CONNECTIONS, CONTROL AND DISPLAY ELEMENTS CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS OPERATION DE VISUALIZACIÓN OPERATION BY CABLE REMOTE MANEJO SETUP AND INSTALLATION...
- Seite 3 This device was developed and produced under the highest standards of quality in order to ensure smooth operation for many years. Please read these operating instructions carefully so that you can use your new Cameo Light product quickly and optimally. You can find more information on Cameo Light on our website WWW.CAMEOLIGHT.COM.
- Seite 4 1. The device is specially developed for professional use in the area of event technology and is not suitable for household use! 2. Use only Cameo fog fluid (water-based) and never fill the canister with combustible fluids! Risk of explosion! 3.
- Seite 5 DMX IN FUSE F8A / 250 V POWER IN : AC 230 V 50 Hz Cameo® is a registered brand of the Adam Hall Group Adam-Hall-Str. 1 · 61267 Neu-Anspach · Germany POWER CONSUMPTION: 1450 W DESIGNED AND ENGINEERED IN GERMANY. Assembled in PRC WEIGHT: 7.9 Kg...
- Seite 6 All manuals and user guides at all-guides.com DMX OUT Female three-pin XLR connector to transmit the DMX control signal. LED DISPLAY 4-digit LED display for display of the DMX start address and other information. CONTROL KEYS MODE - press MODE to go to the processing menu and press MODE again to show the DMX start address on the display. ENTER - press ENTER to go one level deeper in the processing menu and to confirm value or status changes.
- Seite 7 In order to remove fluid residue in the vaporizer system of your fog machine and thus ensure a long service life, clean the vaporizer system regularly (approx. every 60 operating hours). To do so, use the special Cameo cleaning fluid for fog machines and follow the instruction on the bottle label.
- Seite 8 All manuals and user guides at all-guides.com ACTIVATE / DEACTIVATE DARK MODE In some situations the canister illumination and illuminated display can be disruptive. That’s why you have the option of activating dark mode, which deactivates canister illumination and the display. Press MODE to access the processing menu and press UP or DOWN until the display shows the menu item “dArK”...
- Seite 9 All manuals and user guides at all-guides.com TECHNICAL SPECIFICATIONS Article number: CLPHANTOMF5 Product type: Fog machine Type: Fog generator per vaporization principle Heat-up time: Approx. 4 minutes Heating element power: 1400 W Output volume: Approx. 240 m³/min Fog output range: Approx.
- Seite 10 All manuals and user guides at all-guides.com MANUFACTURER´S DECLARATIONS MANUFACTURER‘S WARRANTY & LIMITATIONS OF LIABILITY You can find our current warranty conditions and limitations of liability at: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS- DECLARATIONS_CAMEO.pdf. To request warranty service for a product, please contact Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / Email: Info@adamhall.com / +49 (0)6081 / 9419-0.
- Seite 11 Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewähr- leisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM.
- Seite 12 1. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für den Betrieb in Haushalten geeignet! 2. Verwenden Sie ausschließlich Cameo Nebelfluid (wasserbasierend) und füllen Sie niemals brennbare Flüssigkeiten in den Kanister! Explosionsgefahr! 3.
- Seite 13 DMX IN FUSE F8A / 250 V POWER IN : AC 230 V 50 Hz Cameo® is a registered brand of the Adam Hall Group Adam-Hall-Str. 1 · 61267 Neu-Anspach · Germany POWER CONSUMPTION: 1450 W DESIGNED AND ENGINEERED IN GERMANY. Assembled in PRC WEIGHT: 7.9 Kg...
- Seite 14 All manuals and user guides at all-guides.com DMX IN Männliche 3-Pol XLR-Buchse zum Anschließen eines DMX-Controllers. DMX OUT Weibliche 3-Pol XLR-Buchse zum Weiterleiten des DMX-Steuersignals. LED DISPLAY 4-stelliges LED-Display für die Anzeige der DMX-Startadresse und weiteren Informationen. BEDIENTASTEN MODE - Drücken Sie auf MODE, um ins Bearbeitungsmenü zu gelangen und wiederum auf MODE, um die DMX-Startadresse im Display anzeigen zu lassen.
- Seite 15 • Um Fluid-Rückstände im Verdampfersystem Ihrer Nebelmaschine zu entfernen und so für eine lange Gerätelebensdauer zu sorgen, führen Sie in regelmäßigen Abständen eine Reinigung des Verdampfersystems durch (ca. alle 60 Betriebsstunden). Nutzen Sie dafür das spezielle Reinigungsfluid für Nebelmaschinen von Cameo und befolgen dabei die Anweisungen auf dem Flaschenetikett. DMX-STARTADRESSE EINSTELLEN Drücken Sie auf MODE, um ins Bearbeitungsmenü...
- Seite 16 All manuals and user guides at all-guides.com DUNKELMODUS AKTIVIEREN / DEAKTIVIEREN In bestimmten Situationen kann die Kanisterbeleuchtung und das leuchtende Display störend wirken. Sie haben daher die Möglichkeit, den Dunkelmodus zu aktivieren und damit die Kanisterbeleuchtung und das Display abzuschalten. Drücken Sie auf MODE, um ins Bearbei- tungsmenü...
- Seite 17 All manuals and user guides at all-guides.com TECHNISCHE DATEN Artikelnummer: CLPHANTOMF5 Produktart: Nebelmaschine Typ: Nebelerzeuger nach Verdampfungsprinzip Aufheizzeit: ca. 4 Minuten Leistung Heizelement: 1400 W Ausstoßvolumen: ca. 240 m³/min Reichweite Nebelausstoß: ca. 5-6 m Ausstoßdauer: ca. 8-12 s Nachheizzeit: ca. 15 s Fluidverbrauch: ca.
- Seite 18 All manuals and user guides at all-guides.com HERSTELLERERKLÄRUNGEN HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/ MANUFACTURERS-DECLARATIONS_CAMEO.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. KORREKTE ENTSORGUNG DIESES PRODUKTS (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen...
- Seite 19 Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées: il garantit des années de fonctionnement sans problème.Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil Cameo Light de façon optimale.
- Seite 20 1. Ce produit est conçu pour un usage professionnel dans le domaine de la technique événementielle. Il n’est pas destiné à être utilisé par des particuliers ! 2. Utiliser exclusivement le liquide fumigène Cameo (à base d’eau) ; ne jamais verser de liquide inflammable dans le bidon ! Risque d’explosion ! 3.
- Seite 21 DMX IN FUSE F8A / 250 V POWER IN : AC 230 V 50 Hz Cameo® is a registered brand of the Adam Hall Group Adam-Hall-Str. 1 · 61267 Neu-Anspach · Germany POWER CONSUMPTION: 1450 W DESIGNED AND ENGINEERED IN GERMANY. Assembled in PRC WEIGHT: 7.9 Kg...
- Seite 22 All manuals and user guides at all-guides.com DMX OUT (SORTIE DMX) Connecteur XLR femelle à 3 broches pour le renvoi du signal de commande DMX. AFFICHEUR À LED Afficheur à LED à 4 caractères pour l’affichage de l’adresse de départ DMX et d’autres informations. TOUCHES DE COMMANDE MODE - Appuyer sur MODE pour accéder au menu d’édition et à...
- Seite 23 à un nettoyage du système d’évaporateur à des intervalles réguliers (toutes les 60 heures de fonctionnement environ). Utiliser pour cela le liquide de nettoyage spécial destiné aux machines à brouillard de Cameo et suivre les instructions figurant sur l’étiquette de la bouteille.
- Seite 24 All manuals and user guides at all-guides.com ACTIVATION / DÉSACTIVATION DU MODE OBSCURITÉ Dans certaines situations, l’éclairage du bidon et le rétroéclairage de l’afficheur peuvent être gênants. Par conséquent, il est ainsi possible d’activer le mode obscurité et donc de désactiver l’éclairage du bidon et le rétroéclairage de l’afficheur. Appuyer sur MODE pour accéder au menu d’édition et appuyer ensuite autant de fois que nécessaire sur UP ou DOWN jusqu’à...
- Seite 25 All manuals and user guides at all-guides.com CARACTÉRISTIQUES TECHNIQUES Référence de l’article : CLPHANTOMF5 Catégorie de produit : Machine à brouillard Type : Générateur de fumée par évaporation Durée de préchauffage : Env. 4 minutes Puissance de l’élément chauffant : 1400 W Volume d’émission : Env. 240 m³/min Portée de l’émission de fumée : Env.
- Seite 26 All manuals and user guides at all-guides.com DECLARATIONS DU FABRICANT GARANTIE FABRICANT & LIMITATION DE RESPONSABILITÉ Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l‘adresse suivante : https://cdn-shop.adamhall.com/ media/pdf/MANUFACTURERS-DECLARATIONS_CAMEO.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Adam-Hall-Str.
- Seite 27 Este equipo está diseñado y fabricado con los estándares de calidad más exigentes, para garantizar un correcto funcionamiento durante muchos años.Lea atentamente este manual de usuario para poder aprovechar rápidamente toda la funcionalidad de su nuevo producto de Cameo Light. Más información sobre Cameo Light en la web WWW.CAMEOLIGHT.COM. MEDIDAS DE SEGURIDAD 1.
- Seite 28 1. El producto ha sido desarrollado para un uso profesional en el sector de la tecnología de eventos y no es apto para uso doméstico. 2. Use exclusivamente líquido para efectos de niebla Cameo (a base de agua) y nunca llene el bidón con líquidos inflamables. Peligro de explosión.
- Seite 29 DMX IN FUSE F8A / 250 V POWER IN : AC 230 V 50 Hz Cameo® is a registered brand of the Adam Hall Group Adam-Hall-Str. 1 · 61267 Neu-Anspach · Germany POWER CONSUMPTION: 1450 W DESIGNED AND ENGINEERED IN GERMANY. Assembled in PRC WEIGHT: 7.9 Kg...
- Seite 30 All manuals and user guides at all-guides.com DMX IN Conector XLR macho de 3 pines para conectar un equipo de control DMX. DMX OUT Conector XLR hembra de 3 pines para transmitir la señal de control DMX. PANTALLA LED Pantalla LED de 4 caracteres para visualizar la dirección inicial DMX y otras informaciones. BOTONES DE MANDO MODE - Pulse MODE una vez para acceder al menú...
- Seite 31 (aprox. cada 60 horas de funcionamiento). Para ello, utilice el líquido de limpieza especial para máquinas de niebla de Cameo y siga las instrucciones indicadas en la etiqueta del envase. CONFIGURACIÓN DE LA DIRECCIÓN INICIAL DMX Pulse MODE para acceder al menú...
- Seite 32 All manuals and user guides at all-guides.com ACTIVAR/DESACTIVAR EL MODO OSCURO En determinadas situaciones, la iluminación del bidón y de la pantalla puede resultar molesta. Por tanto, tiene la posibilidad de activar el modo oscuro y, de esa forma, desactivar la iluminación del bidón y de la pantalla. Pulse MODE para acceder al menú de edición y, después, pulse los botones UP o DOWN las veces que sea necesario hasta que en la pantalla se muestre la opción de menú...
- Seite 33 All manuals and user guides at all-guides.com DATOS TÉCNICOS Número de artículo: CLPHANTOMF5 Clase de producto: Máquina de niebla Tipo: Generador de niebla según el principio de vaporización Tiempo de calentamiento: Aprox. 4 minutos Potencia del elemento calefactor: 1400 W Volumen de emisión: Aprox.
- Seite 34 All manuals and user guides at all-guides.com DECLARACIÓN DEL FABRICANTE GARANTÍA DEL FABRICANTE Y LIMITACIÓN DE RESPONSABILIDAD Consulte nuestras condiciones de garantía y limitaciones de responsabilidad en: https://cdn-shop.adamhall.com/media/pdf/MANUFACTU- RERS-DECLARATIONS_CAMEO.pdf. En caso de necesitar servicio técnico, póngase en contacto con Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach (Alemania);...
- Seite 35 To urządzenie zostało zaprojektowane i wyprodukowane przy zastosowaniu najwyższych kryteriów jakościowych w celu zapewnienia wieloletniej bezawaryjnej eksploatacji. Proszę starannie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej zacząć użytkować ten produkt marki Cameo Light. Więcej informacji na temat Cameo Light znajdą Państwo na naszej stronie internetowej pod adresem WWW.CAMEOLIGHT.COM.
- Seite 36 UWAGA! WAŻNE WSKAZÓWKI DOTYCZĄCE WYTWORNIC DYMU! 1. Produkt jest przeznaczony do profesjonalnych zastosowań w organizacji imprez i nie nadaje się do użytku domowego! 2. Używaj wyłącznie płynu do wytwornic dymu firmy Cameo (na bazie wody). Nigdy nie wlewaj do kanistra urządzenia cieczy palnych! Zagrożenie wybuchem! 3.
- Seite 37 DMX IN FUSE F8A / 250 V POWER IN : AC 230 V 50 Hz Cameo® is a registered brand of the Adam Hall Group Adam-Hall-Str. 1 · 61267 Neu-Anspach · Germany POWER CONSUMPTION: 1450 W DESIGNED AND ENGINEERED IN GERMANY. Assembled in PRC WEIGHT: 7.9 Kg...
- Seite 38 All manuals and user guides at all-guides.com DMX IN Męskie 3-pinowe gniazdo XLR do podłączenia kontrolera DMX. DMX OUT 3-stykowe złącze żeńskie XLR do przekazywania sygnału sterującego DMX. WYŚWIETLACZ LED 4-znakowy wyświetlacz LED wyświetlający adres początkowy DMX i inne informacje. PRZYCISKI MODE –...
- Seite 39 • Aby usunąć resztki płynu z układu parownika wytwornicy dymu, co jest warunkiem długiej żywotności urządzenia, regularnie (co 60 godzin pracy) czyść układ parownika. Używaj do tego celu specjalnego płynu czyszczącego do wytwornic dymu Cameo i postępuj zgodnie z instrukcjami na etykiecie butelki.
- Seite 40 All manuals and user guides at all-guides.com WŁĄCZANIE/ WYŁĄCZANIE TRYBU ZACIEMNIENIA W określonych sytuacjach oświetlenie kanistra oraz wyświetlacza może przeszkadzać. Dlatego w urządzeniu możesz włączyć tryb zaciem- nienia, w którym oświetlenie kanistra i wyświetlacza jest wygaszone. Naciśnij przycisk MODE, aby przejść do menu edycji, a następnie naciśnij kilkakrotnie przycisk UP lub DOWN, aż...
- Seite 41 All manuals and user guides at all-guides.com DANE TECHNICZNE Numer artykułu: CLPHANTOMF5 Rodzaj produktu: Wytwornica dymu Typ: Wytwornica dymu oparta na zasadzie odparowywania Czas nagrzewania: ok. 4 minut Moc elementu grzewczego: 1400 W Ilość emitowanego dymu: ok. 240 m³/min Zasięg dymu: ok.
- Seite 42 All manuals and user guides at all-guides.com DEKLARACJE PRODUCENTA GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI Nasze aktualne warunki gwarancji i informacje dotyczące ograniczenia odpowiedzialności znajdą Państwo na stronie: https://cdn-shop. adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_CAMEO.pdf. W razie konieczności skorzystania z serwisu proszę skontaktować się z firmą Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / e-mail Info@adamhall.com / +49 (0)6081 / 9419-0. PRAWIDŁOWA UTYLIZACJA NINIEJSZEGO PRODUKTU (Obowiązuje w Unii Europejskiej i innych krajach europejskich stosujących system sortowania odpadów) Niniejszy symbol na produk- cie lub związanych z nim dokumentach wskazuje, iż...
- Seite 43 Questo dispositivo è stato sviluppato e prodotto in conformità con elevati standard qualitativi che ne garantiscono il regolare funzionamento per molti anni. Leggete attentamente questo manuale d‘uso per utilizzare al meglio il vostro nuovo prodotto Cameo Light. Per maggiori informazioni su Cameo Light consultare la nostra pagina Web WWW.CAMEOLIGHT.COM.
- Seite 44 1° Il prodotto è stato progettato per l’uso professionale nell’ambito della tecnologia per eventi e non è adatto per l’uso domes- tico! 2° Utilizzare esclusivamente il liquido effetto nebbia Cameo (a base d’acqua) e non versare mai liquidi infiammabili nella tanica! Pericolo di esplosione! 3°...
- Seite 45 DMX IN FUSE F8A / 250 V POWER IN : AC 230 V 50 Hz Cameo® is a registered brand of the Adam Hall Group Adam-Hall-Str. 1 · 61267 Neu-Anspach · Germany POWER CONSUMPTION: 1450 W DESIGNED AND ENGINEERED IN GERMANY. Assembled in PRC WEIGHT: 7.9 Kg...
- Seite 46 All manuals and user guides at all-guides.com DMX OUT Connettore XLR femmina a 3 poli per il reindirizzamento del segnale di controllo del DMX. DISPLAY LED Display LED a 4 cifre per la visualizzazione dell’indirizzo di avvio DMX e altre informazioni. TASTI DI COMANDO MODE - Premere MODE per accedere al menu operativo, quindi premere di nuovo su MODE per visualizzare l’indirizzo di avvio DMX sul display.
- Seite 47 • Per rimuovere i residui di fluido dal sistema di evaporazione della vostra macchina del fumo e garantirne una lunga durata in esercizio, pulire il sistema di evaporazione a intervalli regolari (ca. ogni 60 ore di esercizio). Utilizzare lo speciale detergente liquido Cameo per mac- chine del fumo e seguire le istruzioni riportate sull’etichetta della bottiglia.
- Seite 48 All manuals and user guides at all-guides.com ATTIVAZIONE / DISATTIVAZIONE DELLA MODALITÀ NOTTURNA In determinate situazioni l’illuminazione della tanica e il display illuminato possono creare disturbi. È possibile attivare la modalità notturna per interrompere l’illuminazione della tanica e del display. Premere su MODE per accedere al menu operativo, quindi premere ripetutamente su UP o DOWN fino a quando sul display comparirà...
- Seite 49 All manuals and user guides at all-guides.com DATI TECNICI Codice articolo: CLPHANTOMF5 Tipologia di prodotto: Macchina del fumo Tipo: Macchina del fumo basata sul principio di evaporazione Tempo di riscaldamento: ca. 4 minuti Potenza dell’elemento riscaldante: 1400 W Volume di erogazione: ca.
- Seite 50 All manuals and user guides at all-guides.com DICHIARAZIONI DEL PRODUTTORE MANUFACTURER’S WARRANTY & LIMITATION OF LIABILITY Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/ pdf/MANUFACTURERS-DECLARATIONS_CAMEO.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-mail Info@adamhall.com / +49 (0)6081 / 9419-0.
- Seite 51 All manuals and user guides at all-guides.com DMX CONTROL / DMX STEUERUNG / PILOTAGE DMX / CONTROL DMX / STEROWANIE DMX / CONTROLLO DMX 1-CH Mode – No output Output volume – 1 – 100 % output 3-CH Mode – No output Output volume –...
- Seite 52 All manuals and user guides at all-guides.com CAMEOLIGHT.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com REV: 02...
