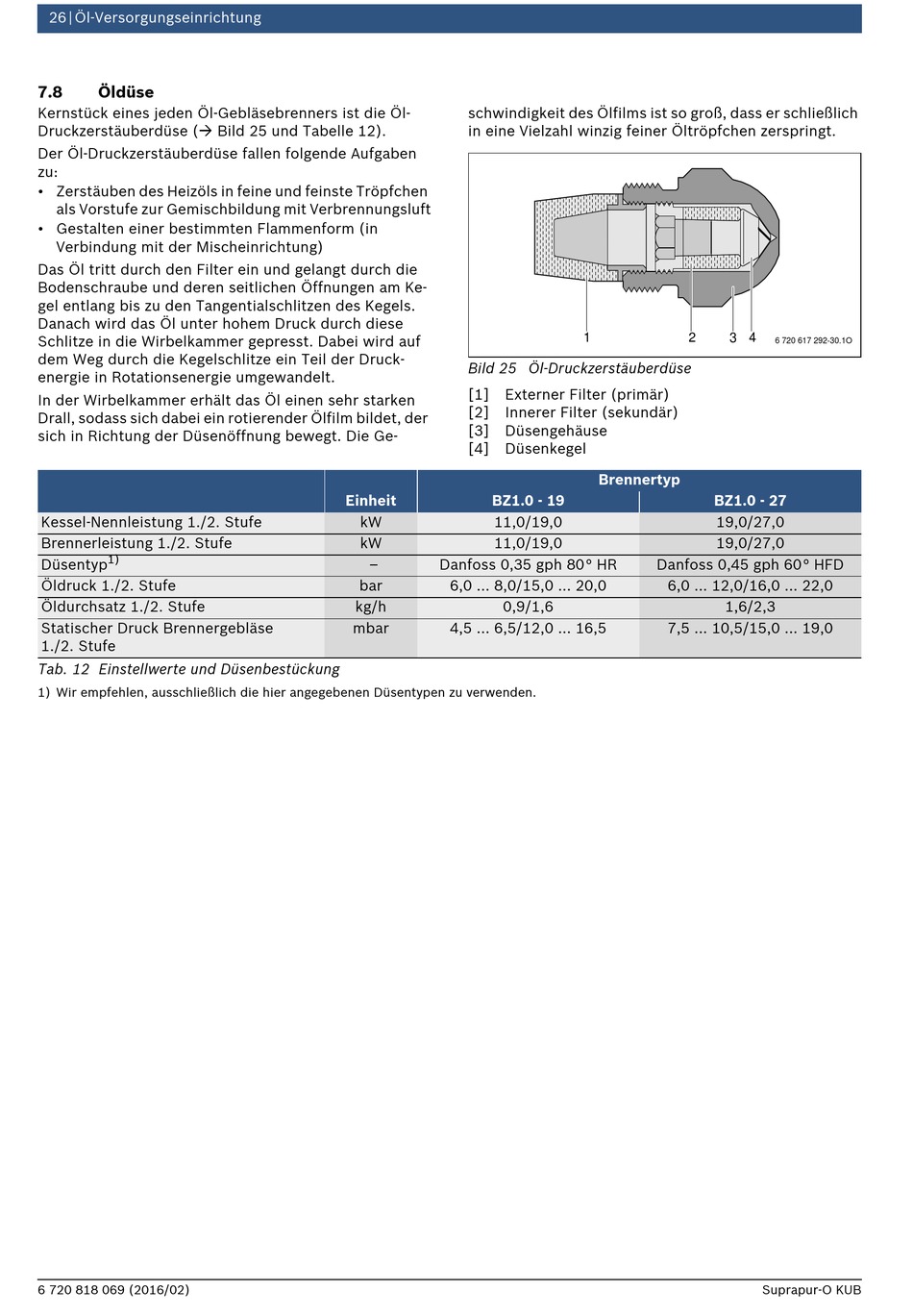

Öldüse - Bosch SUPRAPUR-O KUB 19-4 Planungsunterlage

26 | Öl-Versorgungseinrichtung
7.8 Öldüse
Kernstück eines jeden Öl-Gebläsebrenners ist die Öl-
Druckzerstäuberdüse ( Bild 25 und Tabelle 12).
Der Öl-Druckzerstäuberdüse fallen folgende Aufgaben
zu:
• Zerstäuben des Heizöls in feine und feinste Tröpfchen
als Vorstufe zur Gemischbildung mit Verbrennungsluft
• Gestalten einer bestimmten Flammenform (in
Verbindung mit der Mischeinrichtung)
Das Öl tritt durch den Filter ein und gelangt durch die
Bodenschraube und deren seitlichen Öffnungen am Ke-
gel entlang bis zu den Tangentialschlitzen des Kegels.
Danach wird das Öl unter hohem Druck durch diese
Schlitze in die Wirbelkammer gepresst. Dabei wird auf
dem Weg durch die Kegelschlitze ein Teil der Druck-
energie in Rotationsenergie umgewandelt.
In der Wirbelkammer erhält das Öl einen sehr starken
Drall, sodass sich dabei ein rotierender Ölfilm bildet, der
sich in Richtung der Düsenöffnung bewegt. Die Ge-
Kessel-Nennleistung 1./2. Stufe
Brennerleistung 1./2. Stufe
1)
Düsentyp
Öldruck 1./2. Stufe
Öldurchsatz 1./2. Stufe
Statischer Druck Brennergebläse
1./2. Stufe
Tab. 12 Einstellwerte und Düsenbestückung
1) Wir empfehlen, ausschließlich die hier angegebenen Düsentypen zu verwenden.
6 720 818 069 (2016/02)
schwindigkeit des Ölfilms ist so groß, dass er schließlich
in eine Vielzahl winzig feiner Öltröpfchen zerspringt.
Bild 25 Öl-Druckzerstäuberdüse
[1] Externer Filter (primär)
[2] Innerer Filter (sekundär)
[3] Düsengehäuse
[4] Düsenkegel
Einheit BZ1.0 - 19
kW 11,0/19,0
kW 11,0/19,0
– Danfoss 0,35 gph 80 ° HR
bar 6,0 ... 8,0/15,0 ... 20,0
kg/h 0,9/1,6
mbar 4,5 ... 6,5/12,0 ... 16,5
1 2 3 4
Brennertyp
BZ1.0 - 27
19,0/27,0
19,0/27,0
Danfoss 0,45 gph 60 ° HFD
6,0 ... 12,0/16,0 ... 22,0
1,6/2,3
7,5 ... 10,5/15,0 ... 19,0
6 720 617 292-30.1O
