Die Bauart ermöglicht Montierung des Relais ganz nahe andere uni-line Einheiten. Ein
Abstand von min. 50 mm zwischen bzw. der Ober- und Unterseite dieses Relais und
anderen Relais/Einheiten ist jedoch erforderlich.
Die DIN Schiene ist immer waagerecht zu montieren, wenn sie mehrere Relais trägt.

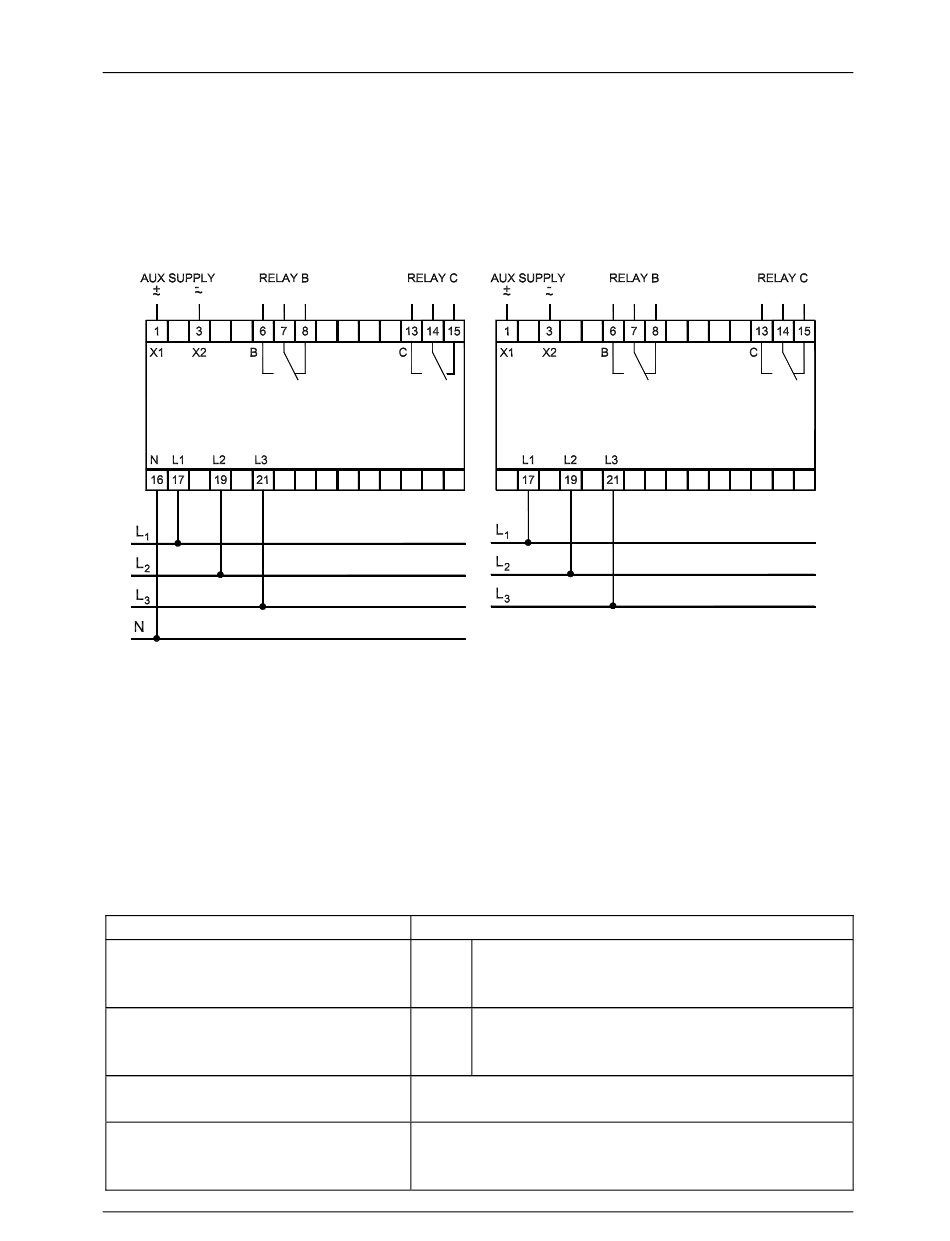

4. Anschlüsse
-
RMV-112D
RMV-122D
RMV-132D
Stern-Schaltung
Bitte, das Unterschied zwischen Relais für Stern-Schaltung und für Delta-Schaltung
bemerken. Die Schaltungsart ist auf dem Etikett angegeben.
Alle Spannungseingänge können durch eine 2A Sicherung geschützt werden.
Das Relais ist vor ESD (elektrostatischer Elektrizität) geschützt, und ein weiterer Son-
derschutz während des Montieren des Relais davor ist deswegen nicht erforderlich.
5. Inbetriebsnahmeanleitung
5.1 Einstellung und Anzeige
Einstellung von
Unterspannung Einstellpunkt:
(80...100%) von U
n
Überspannung Einstellpunkt:
(100...120%) von U
n
Verzögerung:
(0...10 s)
Hysterese:
(1...10%) von U
n
Installations- und Inbetriebsnahmeeinleitungen RMV-112D
"U<"
Gelbe LED leuchtet, wenn die Eingangs-
spannung den Grenzwert unterschreitet.
Kontakt hat noch nicht geschaltet.
"U>"
Gelbe LED leuchtet, wenn die Eingangs-
spannung den Grenzwert überschreitet.
Kontakt hat noch nicht geschaltet.
Kontakt schaltet und rote LED leuchtet nach
Ablauf der Zeit.
Relaiskontakt wird zurückgestellt (Reset), wenn
die Fehlerspannung gleich oder kleiner als die
Hysterese ist.
RMV-112D
RMV-122D
RMV-132D
Delta-Schaltung
LED/Relais
4189340115D (UK)
