1. Beschreibung
Dieses kombinierte Unter- und Überspannungsrelais des Typs RMV-112D ist Teil einer
kompletten DEIF-Baureihe (die uni-line) von Relais für den Schutz und die Regelung
von Generatoren.
2. Etikett
Das Relais ist mit einem Etikett mit den folgenden Daten ausgestattet:
1
Meβspannung
entspricht 100% der Skala
Hinweis
1:
Versorgungsspannung
1
Schaltung
(von DEIF eingestellt)
Relaisschaltung
Gezeigt ist Schaltung B
als ein normal abgefallen-
des Relais, Relais C als
ein normal angezogenes
Höchste Spannung
Relais mit Selbsthaltung
der Erde gegenüber

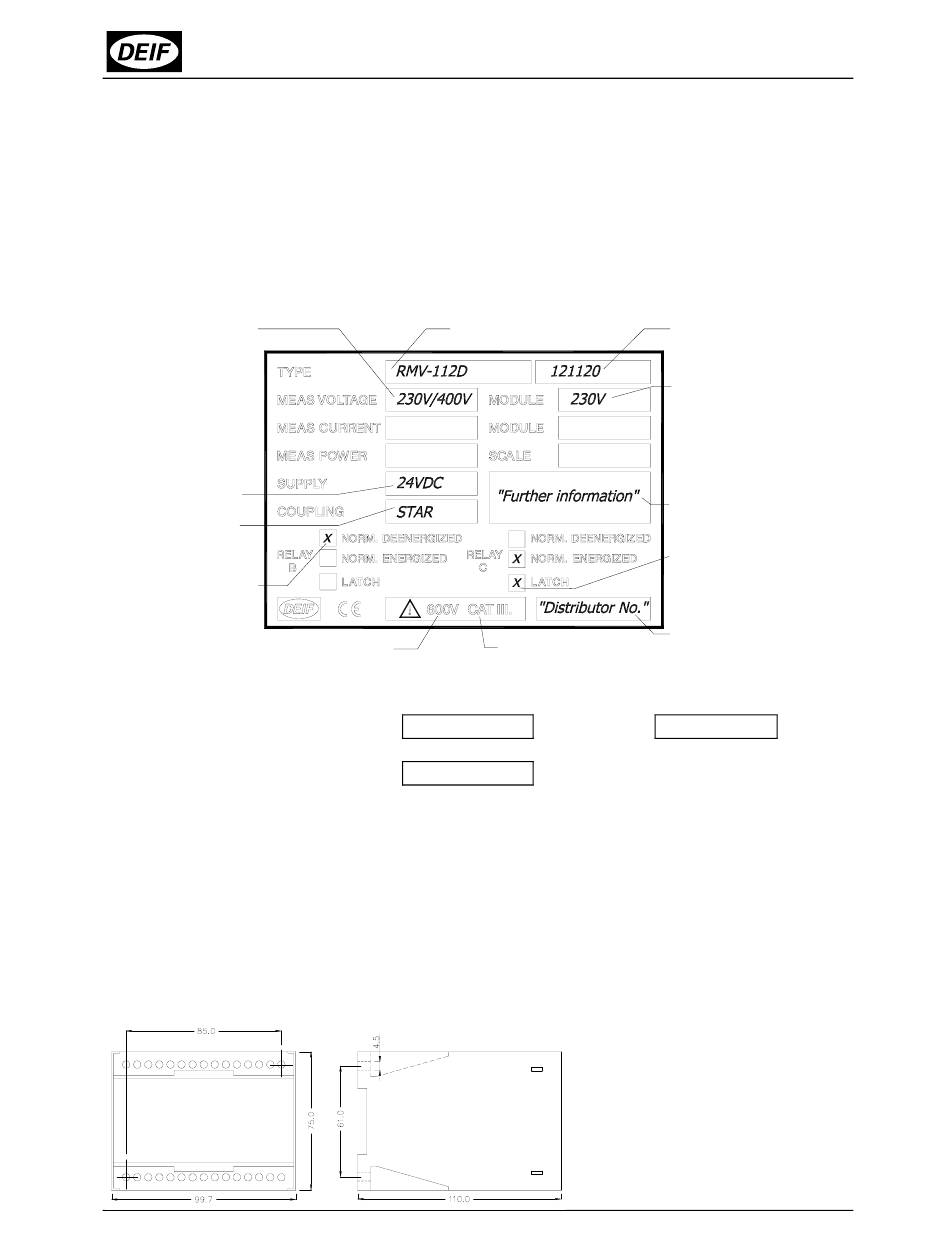

Etiketts für ein RMV-112D Relais für Delta-Schaltung:
MEAS VOLTAGE
COUPLING
Hinweis: Das Relais ist mit einem 200 ms Einschaltkreis ausgestattet, der die
korrekte Funktion des Relais beim Einschalten der Hilfsspannung sicher-
stellt. Normal angezogene Kontakte ("NE") werden nicht betätigt (Kontakt
öffnet/schlieβt nicht) vor Ablauf von 200 ms nach Einschalten der Hilfs-
spannung. Auβerdem ist das Relais mit einem 200 ms Ausschaltkreis ver-
sehen, der die Überwachung und Erfassung nach Ausschalten der Hilfs-
spannung sicherstellt.
3. Montageanleitung
Seite 2 von 4 Tel.: (+45) 9614 9614 • Fax: (+45) 9614 9615 • E-mail: deif@deif.com
Typenbezeichnung
Installationskategorie
400/230V
MODULE
DELTA
Das RMV-112D ist für den
Schalttafelaufbau vorgesehen,
entweder an einer 35 mm DIN
Schienen oder mittels 2 Stück
4 mm-Schrauben montiert.
Gewicht: ca. 0,650 kg
DEIF's Bestätigungs-Nr.
Bei Anfragen anzugeben
Montiertes Spannungsmodul
Beispiel
eines
(Z. B. Zeitverzögerung(en),
Sondereichung)
Kontakt verbleibt in Schaltposition,
selbst wenn der Eingang wieder in
den Normalzustand zurückkehrt.
Selbsthaltung ist durch Abschalten
der Hilfsspannung zurückzusetzen.
Vertreters ID-Nr.
Wird vom Vertreter bei Kunden-
anpassung der Einheit ausgefüllt.
