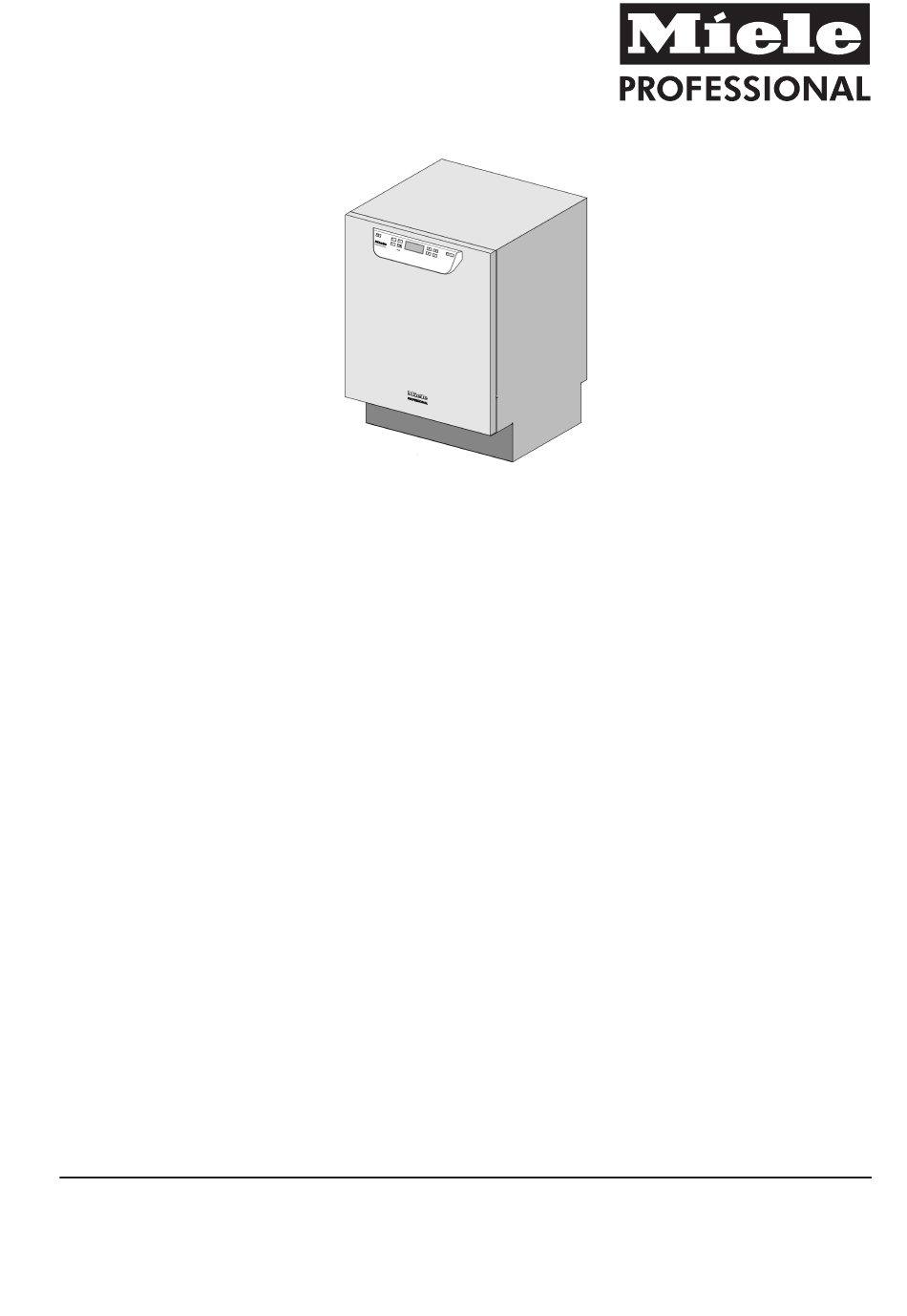

INSTALLATIONSPLAN
PG 8055
PG 8056
PG 8057 TD
PG 8058
PG 8059
Lesen Sie unbedingt die Gebrauchsanweisung
de - AT
sowie die Servicedokumentation vor Aufstellung -
Installation - Inbetriebnahme. Dadurch schützen
Sie sich und vermeiden Schäden an Ihrem Gerät.
M.-Nr. 11 084 430
Werbung
Verwandte Anleitungen für Miele professional PG 8050 series
Inhaltszusammenfassung für Miele professional PG 8050 series
- Seite 1 INSTALLATIONSPLAN PG 8055 PG 8056 PG 8057 TD PG 8058 PG 8059 Lesen Sie unbedingt die Gebrauchsanweisung de - AT sowie die Servicedokumentation vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 11 084 430...
- Seite 2 Installationshinweise Lesen und beachten Sie die Gebrauchsanweisung und Service- dokumentation für die Aufstellung des Geschirrspülers! Berechtigung zur Der Geschirrspüler darf nur von Elektrofachkräften / Wasserinstal- Installation lateuren mit Konzession und gemäß der Installationsanleitung instal- liert werden. Der Geschirrspüler ist in Übereinstimmung mit den jeweilig gültigen Normen und Vorschriften, gesetzlichen Bestimmungen und Vorschrif- ten zur Unfallverhütung zu installieren.
- Seite 3 Abbildungen Abmessungen Anschlüsse KW / WW Anschluss für Kaltwasser oder Warmwasser Elektroanschluss Abwasseranschluss Potenzialausgleich Dosiersystem PG 8055 / PG 8056 / PG 8057 TD / PG 8058 / PG 8059...
- Seite 4 Abbildungen Maschine mit Anschluss an Kaltwasser Kaltwasseranschluss Elektroanschluss Kaltwasseranschluss Dampfkondensator Dosiersystem Abwasseranschluss Der Dampfkondensator wird mit Hilfe des beiliegenden Y-Stücks ans Kaltwasser ange- schlossen. PG 8055 / PG 8056 / PG 8057 TD / PG 8058 / PG 8059...
- Seite 5 Abbildungen Maschine mit Anschluss an Warmwasser Kaltwasseranschluss Elektroanschluss Warmwasseranschluss Dosiersystem Abwasseranschluss Der Dampfkondensator wird direkt an der Kaltwasserleitung angeschlossen, falls der Was- sereinlauf an einer Warmwasserleitung angeschlossen wird. PG 8055 / PG 8056 / PG 8057 TD / PG 8058 / PG 8059...
- Seite 6 Abbildungen Maschinenvarianten PG 8055-59 Unterbau PG 8055-59 freistehend PG 8055 / PG 8056 / PG 8057 TD / PG 8058 / PG 8059...
-
Seite 7: Technische Daten
Technische Daten Elektroanschluss Spannung (Lieferzustand) 3N AC 400/50 Leistungsaufnahme 8,9 kW Absicherung 3 x 16 A Anschlusskabel, Querschnitt min. 5 x 2,5 mm² Länge Anschlusskabel (H05(07)RN-F) 1,7 m Spannung (umbaubar) AC 230/50 Leistungsaufnahme 3,4 kW Absicherung 1 x 16 A Anschlusskabel, Querschnitt min. 3 x 1,5 mm² Länge Anschlusskabel (H05(07)RN-F) 2,1 m Kaltwasser... - Seite 8 Technische Daten Abwasser Abwassertemperatur 85 °C Abwassertemperatur PG 8057TD 93 °C Ablaufschlauch Standardlänge 1,5 m Ablaufschlauch max. Abpumplänge 4,0 m Förderhöhe Ablaufpumpe ab Unterkante Gerät max. 1,0 m Volumenstrom Ablauf kurzzeitig max. 16 l/min Schlauchtülle bauseits, Ablaufschlauch (da x l) 22 x 30 mm Ablaufschlauch (da x l) 22 x 6 mm Standfuß...
- Seite 9 Technische Daten Wärmeabgabe an den Aufstellraum durch Abstrahlung im Betrieb 0,35 kWh durch Spülgut bei der Entnahme 0,40 kWh Aufstellbedingungen Zulässige Umgebungstemperatur 5 - 40 °C relative Luftfeuchte max. bis 31 °C 80 % rel. Luftfeuchte linear abnehmend bis 40 °C 50 % Aufstellhöhe max. über Meeresspiegel 2000 m PG 8055 / PG 8056 / PG 8057 TD / PG 8058 / PG 8059...
