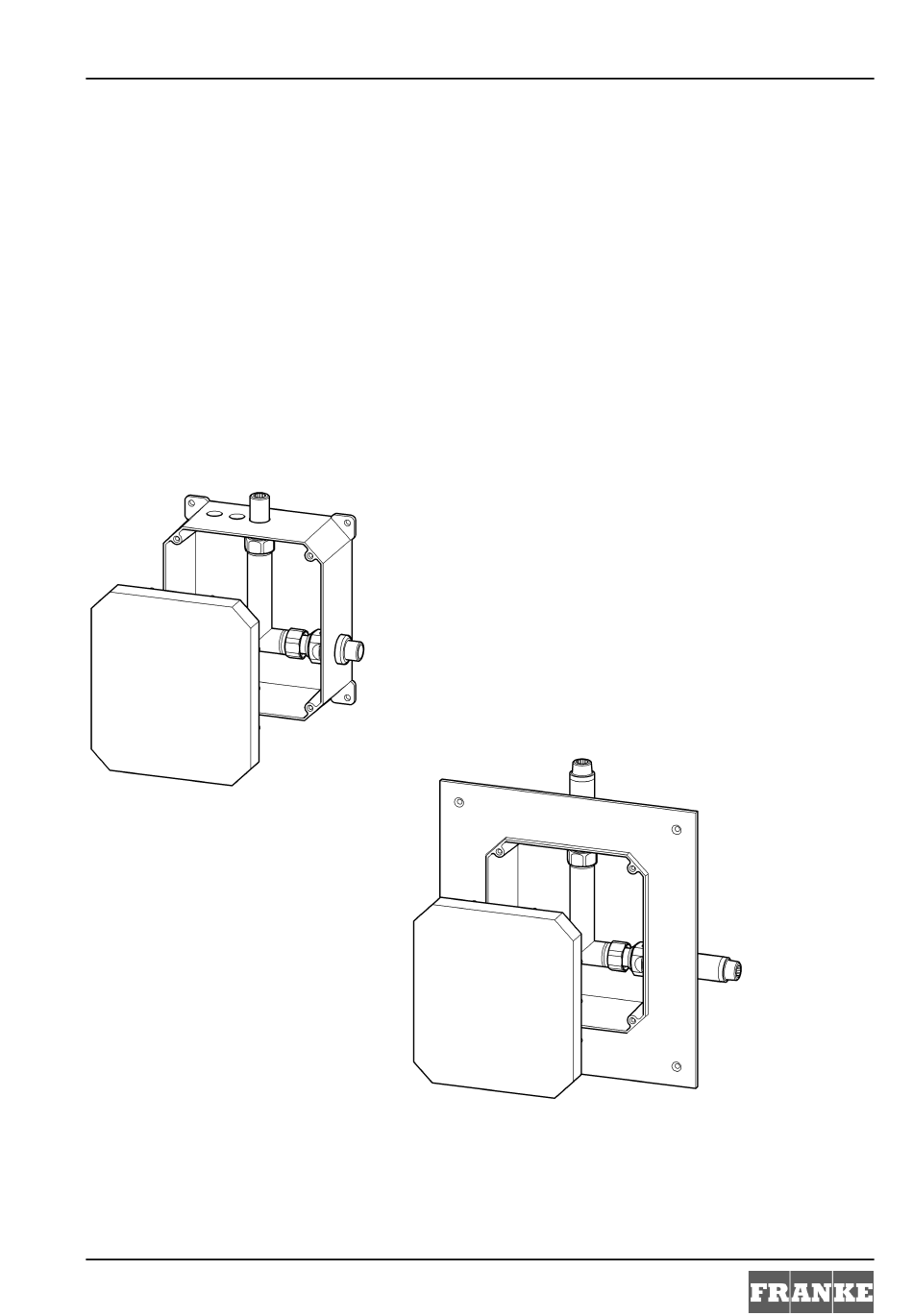

- Seite 1 Montage- und Betriebsanleitung AQUALINE-Therm/AQUATIMER A3000 open/AQUATIMER für AQUAPAY Thermostatbatterie, Rohbau-Set EA-Nr.: 76 12982 075582 FAR-Best.-Nr.: 1370 00 24-R EA-Nr.: 76 12982 075599 FAR-Best.-Nr.: 1370 00 24-R01 … mit Klebeflansch AQUAROTTER Germany 18-05.619a.fm/06.02.07...
-
Seite 2: Inhaltsverzeichnis
10. AQUAPAY mit Option zur Thermischen Desinfektion ... . . 8 11. AQUALINE-Therm für AQUAPAY ......10 12. -
Seite 3: Zeichenerklärung
• Es sind die gesetzlichen Vorschriften sowie die technischen Anschlussbedingungen der örtlichen Wasser- und Energieversorgungsunternehmen einzuhalten. • Änderungen sind vorbehalten. Anwendung Rohbau-Set für hydraulische AQUALINE-Therm und elektronisch, zeitgesteuerte AQUATIMER-Thermostatbatterie DN 15 zum Wandeinbau für Duschanlagen. Zum Anschluss an Warm- und Kaltwasser. Lieferumfang... -
Seite 4: Maße
Maße 1370 00 24-R 1370 00 24-R01... -
Seite 5: Installationsbeispiel
Installationsbeispiel... -
Seite 6: Montage
Montage Den Wandeinbaukasten waagerecht in die vorgesehene Wandaussparung einsetzen und befestigen. ☞ Wichtig! Bei der Demontage der Überwurf- muttern (a) mit einem Gabelschlüssel an den Wassermengenregulierungen (b) gegenhalten. Das T-Spülstück (c) entfernen. Die Wasseranschlüsse herstellen. Das T-Spülstück gibt dabei die Abstandsmaße der Wasseranschlüsse zueinander an. -
Seite 7: Die Rohrleitungen Entsprechend
☞ Wichtig! Bei der Montage der Überwurfmuttern (a) mit einem Gabelschlüssel an den Wassermengenregulierungen (b) gegenhalten. Das T-Spülstück (c) mit den Dichtungen einsetzen. Für elektronisch zeitgesteuerte Armaturen und Armaturen mit optio- naler thermischen Desinfektion: Die Elektro-Leitungen verlegen (siehe Kapitel 10.bis Kapitel 13). -
Seite 8: Aquapay Mit Option Zur Thermischen Desinfektion
10. AQUAPAY mit Option zur Thermischen Desinfektion Anschlussbeispiel Elektro-Installation SELV 24 V DC benötigte Materialien Bauseits stellen: • Feuchtraum-Verteilerdose • Fehlerstrom-Schutzschalter (RCD) • Leerrohr für Anschlussleitung Bypass-Magnetventil (Ø = mind. 20 mm) innen • Leerrohr für Elektro-Leitung • flexible 2-adrige Elektro-Leitung (Typ H05VV-F 2×0,75 mm²) - Seite 9 Zubehör Best.-Nr. Netzteil (230 V AC/24 V DC) Systemnetzteil ....4841 10 00 Kompakt-Systemnetzteil ..4894 00 00 Schlüsselschalter .
-
Seite 10: Aqualine-Therm Für Aquapay
11. AQUALINE-Therm für AQUAPAY Anschlussbeispiel Elektro-Installation SELV 12 V AC benötigte Materialien Bauseits stellen: • Feuchtraum-Verteilerdose • Fehlerstrom-Schutzschalter (RCD) • Leerrohr für Anschlussleitung Bypass-Magnetventil (Ø = mind. 20 mm) innen • Leerrohr für Elektro-Leitung • flexible 2-adrige Elektro-Leitung (Typ H05VV-F 2×0,75 mm²) - Seite 11 Zubehör Best.-Nr. Sicherheitstrafo (230 V AC/12 V AC) 100 VA..... . . 4832 17 00 200 VA..... . . 4835 17 00 Schlüsselschalter .
-
Seite 12: Aquatimer A3000 Open - Variante 1
12. AQUATIMER A3000 open – Variante 1 Anschlussbeispiel Elektro-Installation SELV 24 V DC... - Seite 13 benötigte Materialien Bauseits stellen: • Fehlerstrom-Schutzschalter (RCD) • Leerrohr für System-Leitung Zubehör Best.-Nr. ECC Funktionscontroller A3000 open mit Ethernetanschluss ..4893 00 00 System-Leitung blau, 100 m ....84-032-12.468 blau, 25 m.
-
Seite 14: Aquatimer A3000 Open - Variante 2
13. AQUATIMER A3000 open – Variante 2 Anschlussbeispiel Elektro-Installation SELV 24 V DC... - Seite 15 benötigte Materialien Bauseits stellen: • Feuchtraum-Verteilerdose • Fehlerstrom-Schutzschalter (RCD) • Leerrohr für Verlängerungsleitung Elektronikmodul (Ø = mind. 20 mm) innen • Leerrohr für System-Leitung Zubehör Best.-Nr. ECC Funktionscontroller A3000 open mit Ethernetanschluss ..4893 00 00 Systemleitung blau, 100 m .
- Seite 16 13.6 Die Verlängerungsleitung (e) für das Elektronikmodulauf den Elektro- T-Verteiler (d) stecken. 13.7 Die Feuchtraum-Verteilerdose mit der Schutzkappe (f) verschließen. 13.6...
- Seite 17 Notizen...
- Seite 18 Notizen...
- Seite 19 Notizen...
