Montage- und Betriebsanleitung

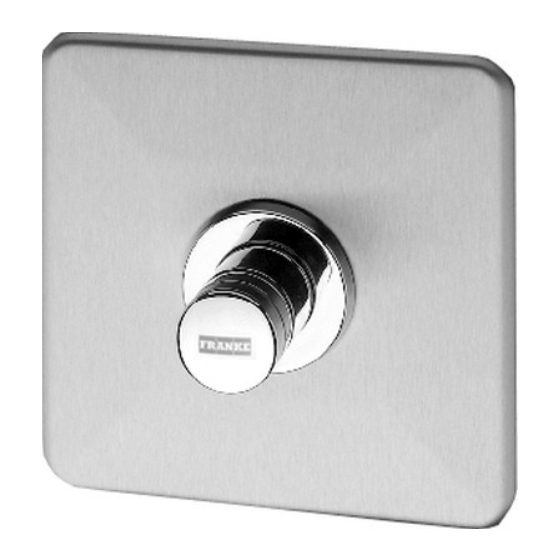

AQUALINE-Selbstschluss-Durchgangsventil DN 15
EA-Nr.:
FAR-Best.-Nr.:
EA-Nr.:
FAR-Best.-Nr.:
EA-Nr.:
FAR-Best.-Nr.:
Franke Aquarotter AG
18-05.074e.fm/19.02.07
76 12982 001901
2337 00 24-R ... Rohbau-Set
AQRM676
76 12982 002038
2337 10 24-R01 ... Rohbau-Set mit Klebeflansch
76 12982 001918
2337 10 24-F.... Fertigbau-Set
AQRM677
AQRM704
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Franke AQUALINE AQRM704
Inhaltszusammenfassung für Franke AQUALINE AQRM704

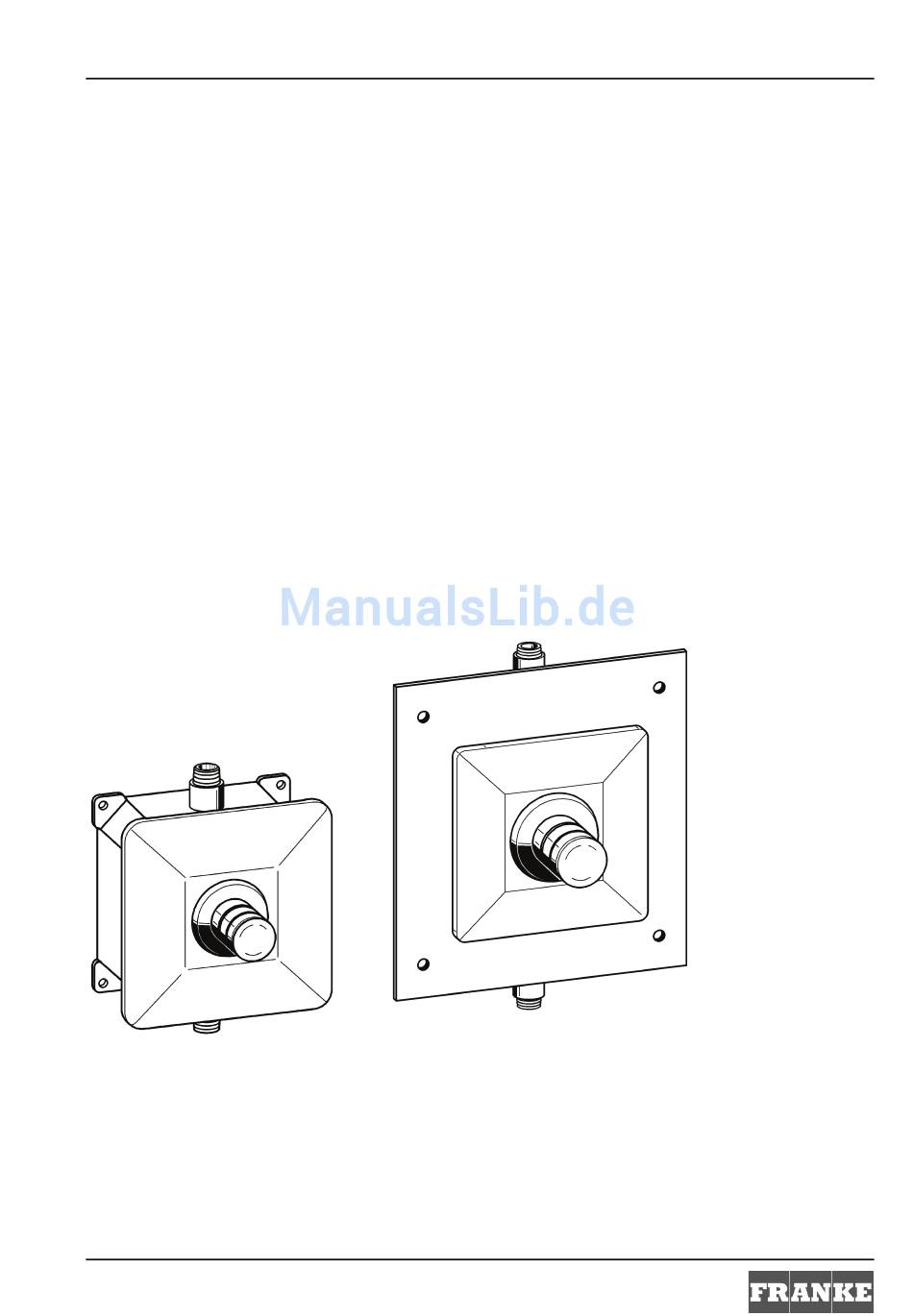

- Seite 1 AQUALINE-Selbstschluss-Durchgangsventil DN 15 EA-Nr.: 76 12982 001901 FAR-Best.-Nr.: 2337 00 24-R ... Rohbau-Set AQRM676 EA-Nr.: 76 12982 002038 FAR-Best.-Nr.: 2337 10 24-R01 … Rohbau-Set mit Klebeflansch AQRM704 EA-Nr.: 76 12982 001918 FAR-Best.-Nr.: 2337 10 24-F..Fertigbau-Set AQRM677 Franke Aquarotter AG 18-05.074e.fm/19.02.07...
-
Seite 2: Inhaltsverzeichnis
17. Ersatzteile ..........11 Abkürzungen und Einheiten Durchmesser nominal in mm Schlüsselweite Trinkwasser Trinkwasser warm EA-Nr. Europäische Artikelnummer FAR-Best.-Nr. Franke-Aquarotter-Bestellnummer Umrechnung 1 mm = 0,03937 Zoll 1 Zoll = 25,4 mm Alle Längenangaben in Grafiken sind in mm angegeben. -
Seite 3: Zeichenerklärung
Zeichenerklärung ☞ Wichtig! Nichtbeachtung kann Funktionsstörungen des Produkts bewirken. ☞ Nützliche Information für den optimalen Umgang mit dem Produkt. Gewährleistung Haftung wird gemäß den allgemeinen Liefer- und Geschäftsbedingungen übernommen. Nur Original-Ersatzteile verwenden! Wichtige Hinweise • Montage, Inbetriebnahme und Wartung nur durch den Fachmann nach vorliegender Anleitung. -
Seite 4: Lieferumfang
Lieferumfang Rohbau-Set Ausführung Stück Benennung 337 10 24-R Wandeinbaukasten 337 10 24-R01 Wandeinbaukasten mit Klebeflansch beide Spülstück Verschraubung absperrbare Wassermengenregulierungen Rohbauschutz Montage- und Betriebsanleitung Fertigbau-Set Ausführung Stück Benennung 2337 10 24-F Selbstschluss-Durchgangsventil Rahmen mit Profildichtung Abdeckplatte Schubrosette Beutel mit Dichtungen Beutel mit Befestigungsmaterial Montage- und Betriebsanleitung... -
Seite 5: Maße
Maße FAR-Best.-Nr.: 2337 00 24-R FAR-Best.-Nr.: 2337 10 24-F FAR-Best.-Nr.: 2337 10 24-R01 FAR-Best.-Nr.: 2337 10 24-F... -
Seite 6: Installationsbeispiel
Installationsbeispiel 10. Montage Rohbau-Set 10.1 Den Wandeinbaukasten waagerecht in die vorgesehene Wandaussparung einsetzen und befestigen. ☞ Wichtig! Bei der Demontage der Überwurf- muttern mit einem Gabelschlüssel (SW 32) an der Wassermengenregu- lierung gegenhalten. 10.2 Das Spülstück (a) entfernen. 10.3 Die Wasseranschlüsse herstellen. Das Spülstück (a) gibt dabei die Abstandsmaße der Wasseranschlüsse zueinander an. -
Seite 7: Montage Fertigbau-Set
10.5 Das Spülstück (a) einsetzen. 10.6 Die Wassermengenregulierung öffnen. Die Wassermengenregulierung ist geöffnet, wenn das Bedienelement in Fließrichtung steht. 10.6 10.7 Die Rohrleitungen entsprechend DIN 1988 spülen. 10.8 Den Rohbauschutz einsetzen. 10.8 11. Montage Fertigbau-Set 11.1 Die Rohrleitungen entsprechend DIN 1988 spülen. 11.2 Den Rohbauschutz abnehmen. -
Seite 8: Funktion
11.7 Die Wassermengenregulierung öffnen. Die Wassermengenregulierung ist geöffnet, wenn das Bedienelement in Fließrichtung steht. 11.7 11.8 Die Abdeckplatte oben an den Laschen des Rahmens einhängen und 11.8 aufsetzen. 11.9 Die Abdeckplatte unten mit den Schrauben befestigen. 11.9 11.10 Die Rosette aufschieben. 11.10 12. -
Seite 9: Fließzeit Einstellen
13. Fließzeit einstellen 13.1 Die gewünschte Mischwassertempe- ratur einstellen. 13.2 Das Abdeckplättchen entfernen. a: Klingenbreite 3 mm 13.3 Mit einem Schraubendreher die Fließzeit einstellen. a: Klingenbreite 3 mm + längere Fließzeit (max. 50 s) – kürzere Fließzeit (min. 1 s) 13.4 Die Armatur auslösen, um die Fließzeit zu messen. - Seite 10 15.4 Die Wassermengenregulierung schließen. Die Wassermengenregulierung ist geschlossen, wenn das Bedienelement quer zur Fließrichtung steht. 15.5 Die Armatur auslösen. 15.4 15.6 Das Abdeckplättchen entfernen. a: Klingenbreite 3 mm 15.7 Den Sicherungsring entfernen. 15.6 15.7 15.8 Die Druckfeder und die Druckkappe abnehmen.
-
Seite 11: Störungsbeseitigung
16. Störungsbeseitigung Störung Ursache Behebung ➯ Öffnen Wasser fließt nicht – Absperreinrichtung geschlossen ➯ Wechseln – Funktionsteil/Oberteil defekt ➯ Wechseln Wasser fließt ständig – Funktionsteil/Oberteil defekt ➯ Reinigen – Ventilsitz verschmutzt ➯ Einstellen Fließzeit zu kurz oder – Einstellung falsch zu lang ➯... - Seite 12 +421-(0)55-6740-356 e: ws-info.be@franke.com e: ws-info.int@franke.com e: aqua-senzor@aqua-senzor.sk Franke Kindred Canada Limited Franke WS Greece: G-Style S.A. HANDASSA GROUP 1000 Kindred Road 119, Kifissias Ave. 48 Av. Taieb Mhiri Imm. Les Jasmins apt. n°5. L4R 4K9 Midland, Ontario / Canada...
