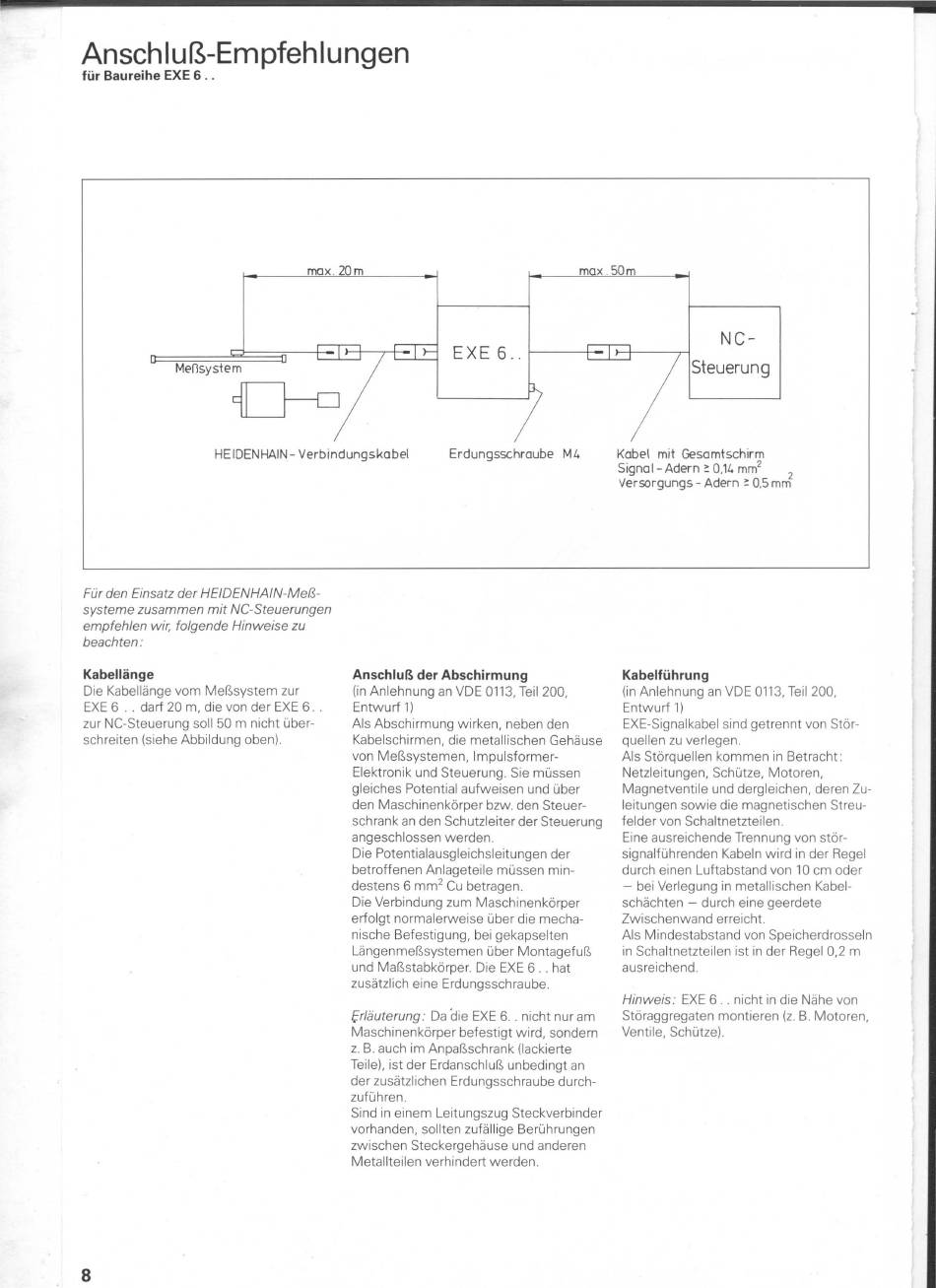

Anschluß-Empfehlungen
für Baureihe EXE 6 ..
max .
20m max. 50
Mensystem
{]-o
HEIDEN HAIN - Verbindungskabel Erdungsschraube MI+
Für den Einsatz der HEIDENHAIN-Meß-
systeme zusammen mit NC-Steuerungen
empfehlen wir, folgende Hinweise zu
beachten:
Kabellänge
Die Kabellänge vom Meßsystem zur
EXE 6 .. darf 20 m, die von der EXE 6.
zur NC-Steuerung sol l 50 m nicht über-
schreiten (siehe Abbildung oben).
8
Anschluß der Abschirmung
(in Anlehnung an VDE 0113, Teil 200,
Entwurf 1)
Als Abschirmung wirken, neben den
Kabelschirmen, die metallischen Gehäuse
von Meßsystemen, lmpul sformer-
Elektronik und Steuerung. Sie müssen
gleiches Potential aufweisen und über
den Maschinenkörper bzw. den Steuer-
schrank an den Schutzleiter der Steuerung
angeschlossen werden.
Die Potentialausgleichsleitungen der
betroffenen Anlageteile müssen min-
destens 6 mm
2
Cu betragen.
Die Verbindung zum Maschinenkörper
erfolgt normalerweise über die mecha-
nische Befestigung, bei gekapselten
Längenmeßsystemen über Montagefuß
und Maßstabkörper Die EXE 6 .. hat
zusätzlich eine Erdungsschraube.
frläuterung : Da "die EXE 6 .. nicht nur am
Maschinenkörper befestigt wird, sondern
z.B. auch im Anpaßschrank (lackierte
Teile), ist der Erdanschluß unbedingt an
der zusätzlichen Erdungsschraube durch-
zuführen.
Sind in einem Leitungszug Steckverbinder
vorhanden, sollten zufällige Berührungen
zwischen Steckergehäuse und anderen
Metallteilen verhindert werden.
NC-
Steuerung
Kabel mit Gesamtschirm
Signal-Adern::: 0.14 mm
2
2
Versorgungs - Adern ::: 0.5 mm
Kabelführung
(in Anlehnung an VDE 0113, Teil 200,
Entwurf 1)
EXE-Signalkabel sind getrennt von Stör-
quellen zu verlegen.
Als Störquell en kommen in Betracht:
Netzleitungen, Schütze, Motoren,
Magnetventile und dergleichen, deren Zu-
leitungen sowie die magnetischen Streu-
felder von Schaltnetzteilen.
Eine ausreichende Trennung von stör-
signalführenden Kabeln wird in der Regel
durch einen Luftabstand von 10 cm oder
- bei Verlegung in metallischen Kabel-
schächten - durch eine geerdete
Zwischenwand erreicht.
Als Mindestabstand von Speicherdrosseln
in Schaltnetzteilen ist in der Regel 0,2 m
ausreichend.
Hinweis: EXE 6 .. nicht in die Nähe von
Störaggregaten montieren (z.B. Motoren,
Ventile, Schütze).
