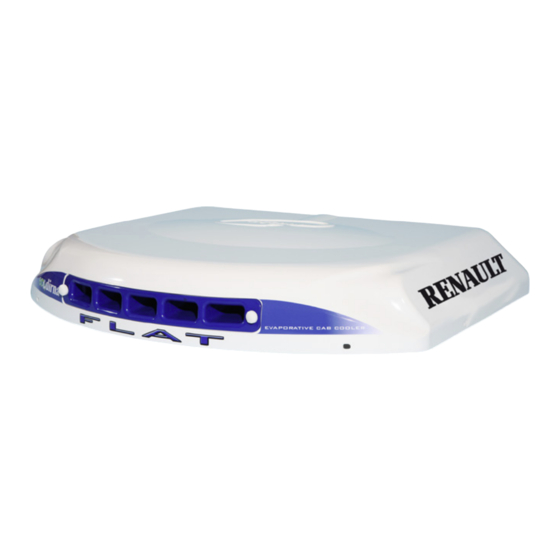

dirna Bergstrom bycool blue line FLAT Montageanweisungen
Renault
Vorschau ausblenden
Andere Handbücher für bycool blue line FLAT:
- Montageanweisungen (92 Seiten) ,
- Benutzerhandbuch (24 Seiten) ,
- Diagnose bei ausfällen (24 Seiten)
Verwandte Anleitungen für dirna Bergstrom bycool blue line FLAT
Inhaltszusammenfassung für dirna Bergstrom bycool blue line FLAT
-
Seite 53: Wichtiger Hinweis
Teil der Kabine mit einem Tuch oder einer Decke gegen eventuelle Kratzer • dirna Bergstrom, s.l. übernimmt keine Haftung geschützt werden. Bei der Installation des Bycool bei Schäden durch unsachgemäßen Umgang mit Flat an der Decke ist zu berücksichtigen, dass die... - Seite 54 FLAT Air conditioning for vehicles Lukendeckel, und Befestigungsteile abnehmen und dem Kunden übergeben (*). Bevor die EPDM-Dichtung verklebt wird, überschüssige Reste von der Decke entfernen.
- Seite 55 FLAT Air conditioning for vehicles Kleben Sie die EPDM –Dichtung um die Lukenöffnung (beachten Sie die Hinweise zum Beschneiden der Abschlussverbindungskanten der Dichtung) 5 mm SO WIRD DIE EPDM-DICHTUNG BESCHNITTEN, UM DAS EINSICKERN VON WASSER IN DAS FAHRERHAUS ZU VERMEIDEN: A- Dichtung so verkleben, dass 100 mm Schutzpapier an jeder Seite überstehen.
- Seite 56 FLAT Air conditioning for vehicles FAHRERHAUS, AUSSEN: Bycoolanlage Lukenöffnung positionieren. Luke FAHRERHAUS, INNEN: Bycoolgrundplatte 5 mm (4) Stiftschrauben 8/125x100 oder 120 Stiftschraube ca. 5 mm eindrehen. Das Maß wird nach der Positionierung der Befestigungsstützen Stütze gewählt, wobei zu berücksichtigen ist, dass die Stiftschrauben nach unten 10 mm überstehen 10 mm müssen...
- Seite 57 FLAT Air conditioning for vehicles (2) Befestigungsstützen mit (1) Scheibe und (1) selbstblockierende M8-Mutter eindrehen, jedoch ohne sie anzuziehen. (4) Stiftschrauben M6 x 55 oder 80 10 mm an der angegebenen Stelle eindrehen, und zwar von der Höhe (A) der Skizze, Punkt 9. (1) Gummischeibe Ø6,(1) Breitflanschscheibe Ø6 und (1) Mutter M6 auf jede der...
- Seite 58 FLAT Air conditioning for vehicles An jeder Stiftschraube (1) Mutter M6 einlegen, ohne diese jedoch anzuziehen. Kabelführungen mit LOCTITE Superglue 3 oder ähnlich an die innere Luftverteilertafel ankleben, um die Montage der Einheit zu erleichtern und die Kaltluftströme durch die Durchlassgitter zu garantieren.
- Seite 59 FLAT Air conditioning for vehicles Innere Luftverteilertafel an den vorgenannten Stiftschrauben mit jeweils (1) Breitflansch- Unterlegscheibe M6 und (1) Mutter M6 anbringen. Muttern anziehen, Kabelführungen am oberen Schaumgummi der Anlage anliegen. Wichtig: Führungen müssen Schaumgummi anschlagen, Luftleckagen zu vermeiden. Bycool-Grundplatte Schaumstoff EPDM- Dichtung...
- Seite 60 FLAT Air conditioning for vehicles Bringen Sie die Befestigungsstützen an, in- dem Sie die Muttern anziehen, bis die EPDM- Außendichtung 3-6 mm auf der Anlage fest- sitzt. Wichtig: Als Schutz gegen eventuelle Einsic- kerungen von Wasser in das Fahrerhausinnere muss die EPDM-Dichtung, wie auf der Skizze Zusammendrückung angegeben, auf der Grundplatte der Bycool- der EPDM-Dichtung...
- Seite 61 FLAT Air conditioning for vehicles Eine Mutter hinter Befestigungsmutter inneren Bycool-Grundplatte Luftverteilertafel an allen Stiftschrauben anbringen. Sechskant-Verbindungsmuttern Sechskantrschraube f. M6 eindrehen, bis sie 1 mm über dem Bezug Konsolenbefestigung herausstehen. Muttern M6 (A) dieses Punkts Polsterung herausschrauben, bis sie an die Sechskant- Verbindungsmuttern anstoßen, und gegen diese anziehen.
- Seite 62 FLAT Air conditioning for vehicles Übersichtsbild bis zur befestigung der stützen Stiftschraube Gummischeibe ø 7 M8 x125 x 100 oder 120 Breitflanschflachscheibe ø 8 M8 Mutter Fahrerhausdecke M8 Mutter Breitflanschflachscheibe ø 6 EPDM-Dichtung 25 mm Befestigungsstütze Breitflanschflachscheibe Selbstblockierende Mutter M8 Übersichtsbild bis zur befestigung der konsolen Gummischeibe Ø6 Breitflanschflachscheibe ø...
- Seite 63 FLAT Air conditioning for vehicles 4-Wege-Kasten Verkabelte und verrohrte Kästen von hinten, dargestellt, Bycool-Anlage 2-Wege-Kasten befestigen. Rücklaufrohr Pumpendruckrohr Mit weißem Streifen markierte Rohre Vorgehensweise zum Einbau des Wasserbehälters: Behälterstütze an einem geeigneten, ziemlich weit unten liegenden Punkt im hinteren Bereich des Fahrerhauses positionieren.
- Seite 64 FLAT Air conditioning for vehicles Ø 9 im Fahrerhaus markieren und bohren. Beachten dabei senkrechte Position Stütze. Mindestens Befestigungsbohrungen. Nietmuttern M6 anbringen und Stütze mit Schrauben 6/100x30 befestigen. Inbusschraube (*) – In Fällen, in denen die Stütze nicht 6/100x30 Growerscheibe Ø 6 auf einem glatten Teil aufliegt, 10 mm Flachscheibe Ø...
- Seite 65 FLAT Air conditioning for vehicles Anschließend Pumpenrohr (X) an Behälter anschließen und Behälter (wählen Sie dazu die optimale Position des Füllstopfens, rechts oder links, um die Füllung zu erleichtern) mit den mitgelieferten Stützen befestigen. Die Stütze mit Absatz wird verwendet, wenn der Behälter mit dem Füllstopfen (Y) auf der linken Seite eingebaut wird.
- Seite 66 FLAT Air conditioning for vehicles Stopfen in den Behälter einsetzen, auf 100 mm zuschneiden, “T” einschieben und daran das Rohr mit dem kleineren Querschnitt anschließen, Dieses ist mit weißem Streifen gekennzeichnet. Vergewissern Sie sich, dass die Biegung ausreicht, um Drosselungen zu vermeiden.
- Seite 67 FLAT Air conditioning for vehicles Entwässerungsrohr (*) Korrekte Installation erfolgt an dem Punkt, an dem das Entwässerungsrohr Gefaälle aufweist, um Schleifen und Drosselungen zu vermeiden und den Wasserzulauf in den Behälter zu erleichtern. (**) Falsch. Darf so nicht ausgeführt werden. (***) Überschüssige Verkabelung AUF KEINEN FALL ABSCHNEIDEN, sondern (zusammengerollt) hinter dem Wasserbehälter...
- Seite 68 FLAT Air conditioning for vehicles Detaillierte Anweisungen zur Installation der Versorgungskabel Versorgungs- verkabelung Versorgungskabel der Anlage bis zur Fahrzeugbatterie führen und dabei die Kunststoffstützen innen im Fahrerhaus aufkleben und mit Flanschen befestigen. Anschließend das Kabel bei heruntergeklapptem Fahrerhaus durch das Innere des Fahrerhaus führen und mit Schellen und M4-Schrauben befestigen, bis zur Batterie mit Schellen.
-
Seite 69: Elektrisches Schaltschema
FLAT Air conditioning for vehicles Elektrisches schaltschema CONTROLE PUMPENRELAIS ELEKTRONIKSTEUERUNG PUMPENKONTAKT SCHWIMMER WASSERPUMPE BATTERIE DOPPELRADIALGEBLÄSE WASSERPUMPE SCHWIMMER... - Seite 88 Dirna Bergstrom behält sich vor, aus technischen oder kaufmännischen Gründen jederzeit Änderungen HIWEIS: der Angaben dieser Veröffentlichung vorzunehmen. Dirna Bergstrom si riserva il diritto di effettuare modifiche in qualsiasi momento ai dati contenuti in questa ATTENZIONE: pubblicazione, per motivi tecnici o commerciali.
