Siemens Sion 3AE1 Betriebsanleitung Seite 60

Montage

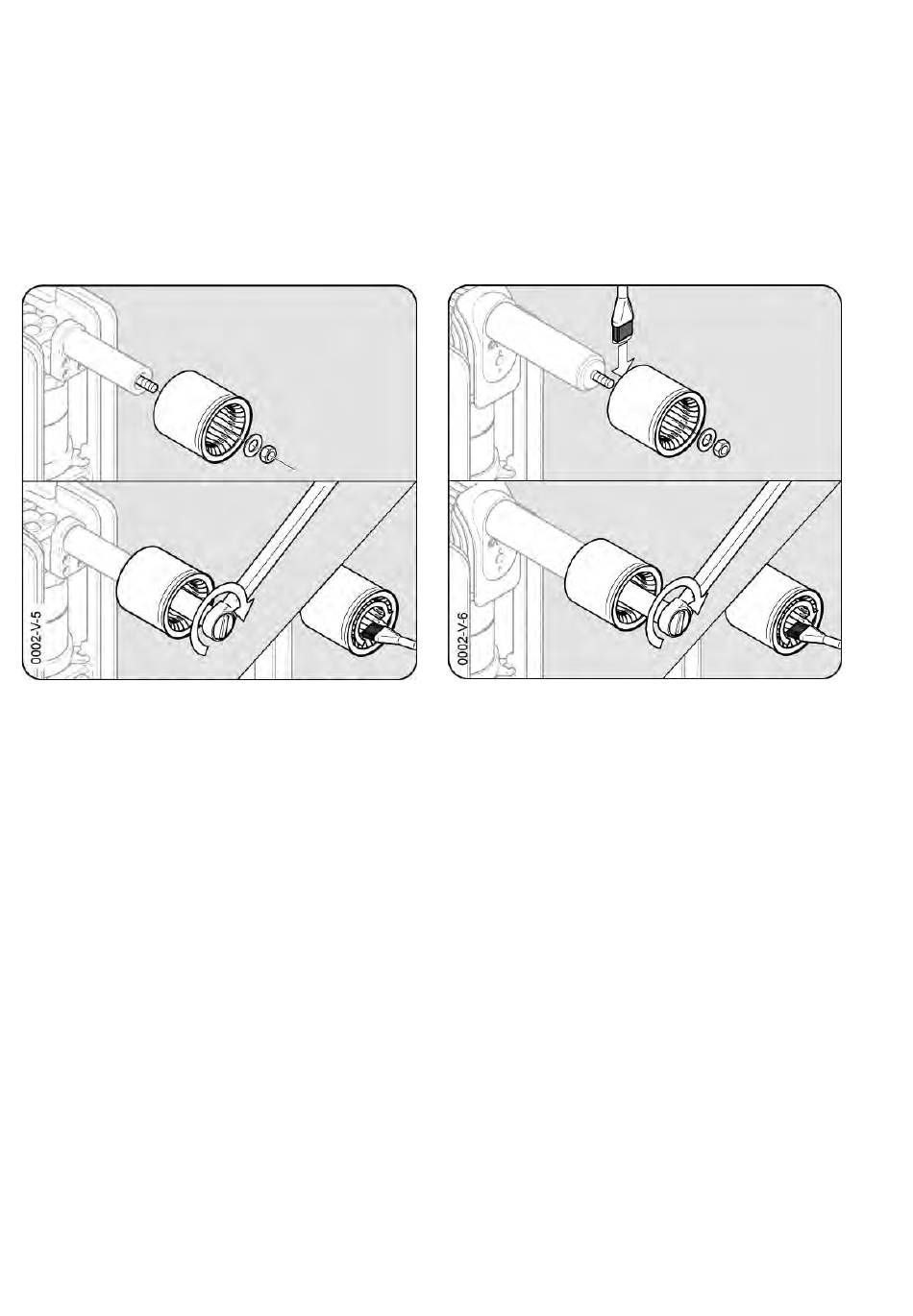

Fig. 112 Kontaktsysteme mit Kontaktarmadapter auf
Kontaktarmen mit Ø 40 mm befestigen
60
• Kontaktarme aufstecken.
• Trennschalen montieren (wenn vorhanden, siehe "Trennschalen zur Anlagen-
seite montieren" Seite 47)
• Für Kontaktarme (bei Bemessungs-Betriebsstrom I
Kontaktarmadapter in Kontaktsystem einfügen:
- Kontaktfinger im Kontaktsystem mit Molykote Longterm 2 fetten
- auf der Rückseite des Kontaktsystems den Kontaktarmadapter mit
Schraube, Scheiben und Mutter justieren
- Kontaktarmadapter mit Maulschlüssel im Kontaktsystem festziehen
- Schraube mit Scheiben und Mutter demontieren.
• Kontaktsysteme für Kontaktarme mit Ø 60 mm (ohne Kontaktarmadapter) ein-
seitig innen (runde Außenkante) an den Kontaktfingern mit Molykote
Longterm 2 fetten
• Kontaktsystem auf Gewindestange und Kontaktarm aufstecken und dabei die
Lage des Kontaktsystems (runde Außenkante zum Kontaktarm hin) beachten.
• Kontaktsystem mit Drehmomentschlüssel festschrauben.
Anziehdrehmoment für
- M12: 40 ±4 Nm
- M16: 100 ±10 Nm
Anziehdrehmomente gelten nur für gefettete Gewinde.
• Andere Seite des Kontaktsystems mit Molykote Longterm 2 fetten.
Fig. 113 Kontaktsysteme auf Kontaktarmen mit
Ø 60 mm befestigen
≤ 1250 A) mit Ø 40 mm
r
9229 0001 100 0G
2015-10-30
