TRT800H / P/N 800ATC-H-(200)-(100)
Bedienung und Einbau

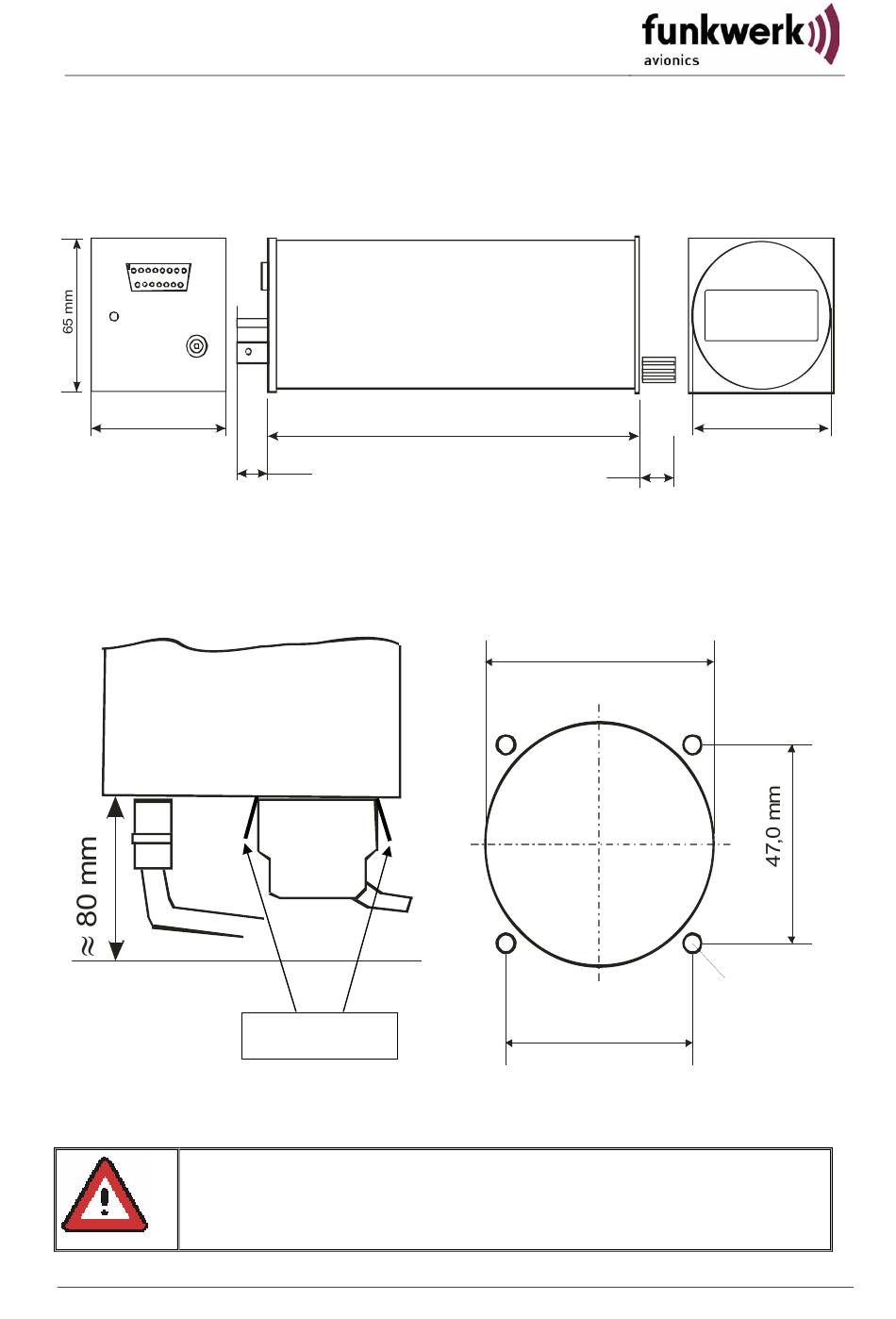

3.12

Zeichnungen

3.12.1 Geräteabmessungen
65 mm

3.12.2 Einbauhinweise

Anschlussbereich
Der D-SUB-Anschlußstecker muss beidseitig mit den
Halteklammern arretiert werden!
Dokument-Nr.: 03.2122.010.71d / Revision: 2.03
Power/RS232
Static Air
Antenna
15 mm
Halteklammern
links und rechts
TRT800
TRT800H
170 mm
20mm
Panelausschnitt
Ø
57,5 mm
47,0 mm
Ø 57 mm
4 x Ø 4 mm
25
