TRT800H / P/N 800ATC-H-(200)-(100)
Bedienung und Einbau
3.7

Verkabelung

3.7.1

Leiterquerschnitte

Versorgungsleitungen (Power, GND):
Signalleitungen: AWG22 (0,38 mm²)
Die verwendeten Leitungen müssen für den Einbau in Luftfahrzeuge
zugelassen sein.
3.7.2

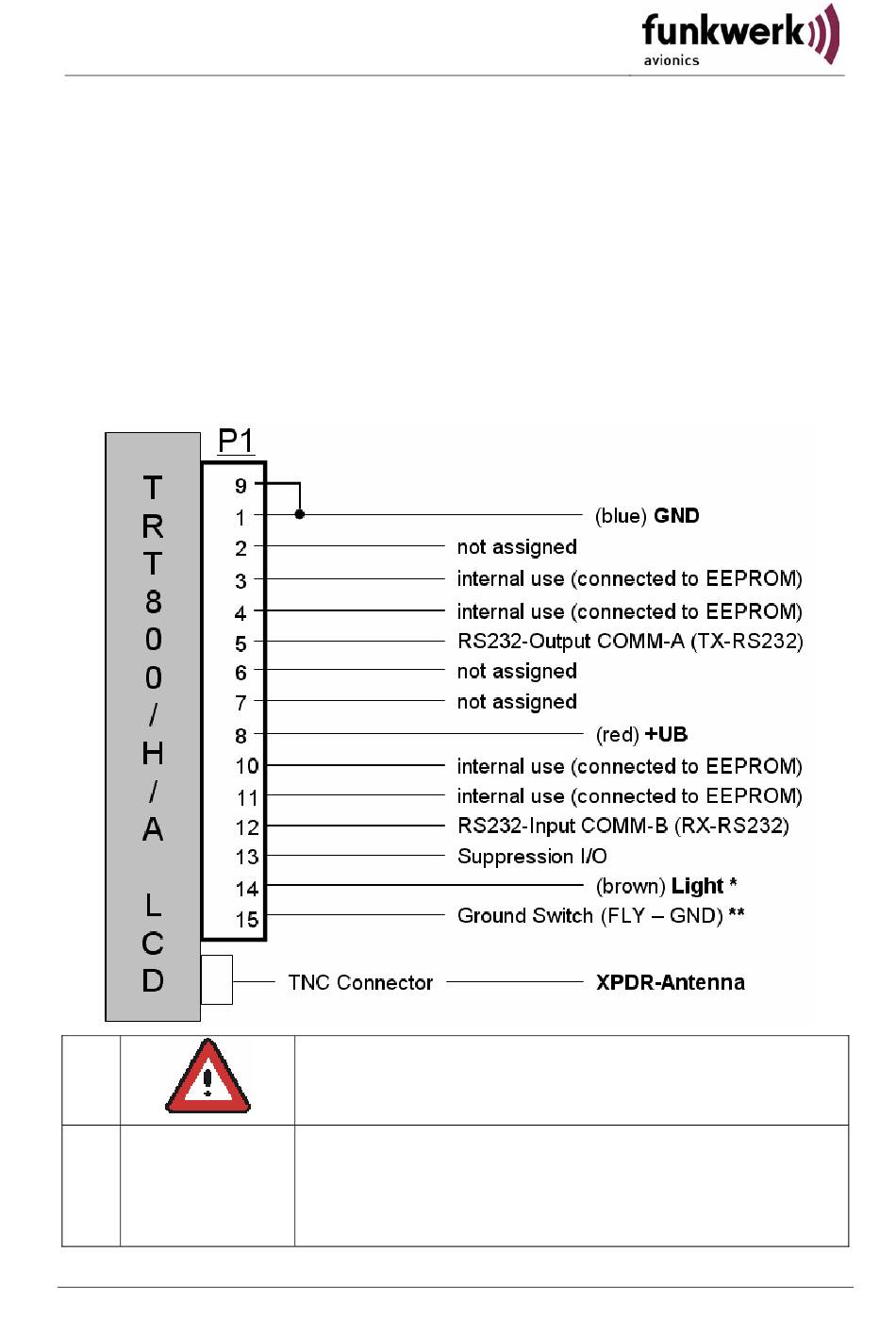

TRT800EM – External Memory
*
Ground
**
Switch/
FLY-GND
20
Siehe 3.6.1.3 Anschluss LIGHT –
Hintergrundbeleuchtung
Falls ein Ground-Switch angeschlossen ist, muss
dieser Anschluss im „On-Ground"-Zustand mit
„GND" verbunden werden, andernfalls bleibt er
offen.
AWG20 (0,62 mm²)
Dokument-Nr.: 03.2122.010.71d / Revision: 2.03
