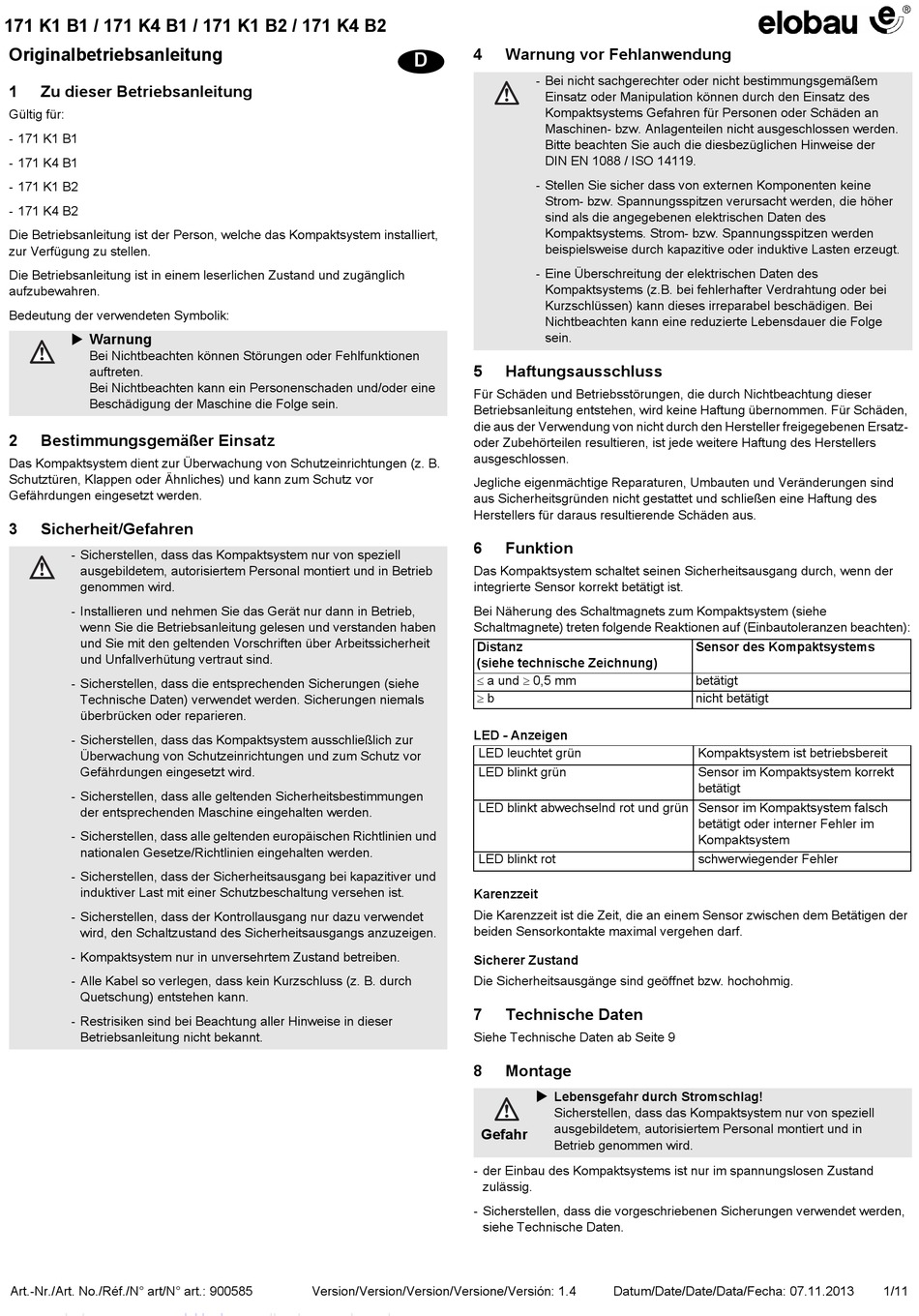

171 K1 B1 / 171 K4 B1 / 171 K1 B2 / 171 K4 B2
Originalbetriebsanleitung
1
Zu dieser Betriebsanleitung
Gültig für:
- 171 K1 B1
- 171 K4 B1
- 171 K1 B2
- 171 K4 B2
Die Betriebsanleitung ist der Person, welche das Kompaktsystem installiert,
zur Verfügung zu stellen.
Die Betriebsanleitung ist in einem leserlichen Zustand und zugänglich
aufzubewahren.
Bedeutung der verwendeten Symbolik:
 Warnung
Bei Nichtbeachten können Störungen oder Fehlfunktionen
auftreten.
Bei Nichtbeachten kann ein Personenschaden und/oder eine
Beschädigung der Maschine die Folge sein.
2
Bestimmungsgemäßer Einsatz
Das Kompaktsystem dient zur Überwachung von Schutzeinrichtungen (z. B.
Schutztüren, Klappen oder Ähnliches) und kann zum Schutz vor
Gefährdungen eingesetzt werden.
3
Sicherheit/Gefahren
- Sicherstellen, dass das Kompaktsystem nur von speziell
ausgebildetem, autorisiertem Personal montiert und in Betrieb
genommen wird.
- Installieren und nehmen Sie das Gerät nur dann in Betrieb,
wenn Sie die Betriebsanleitung gelesen und verstanden haben
und Sie mit den geltenden Vorschriften über Arbeitssicherheit
und Unfallverhütung vertraut sind.
- Sicherstellen, dass die entsprechenden Sicherungen (siehe
Technische Daten) verwendet werden. Sicherungen niemals
überbrücken oder reparieren.
- Sicherstellen, dass das Kompaktsystem ausschließlich zur
Überwachung von Schutzeinrichtungen und zum Schutz vor
Gefährdungen eingesetzt wird.
- Sicherstellen, dass alle geltenden Sicherheitsbestimmungen
der entsprechenden Maschine eingehalten werden.
- Sicherstellen, dass alle geltenden europäischen Richtlinien und
nationalen Gesetze/Richtlinien eingehalten werden.
- Sicherstellen, dass der Sicherheitsausgang bei kapazitiver und
induktiver Last mit einer Schutzbeschaltung versehen ist.
- Sicherstellen, dass der Kontrollausgang nur dazu verwendet
wird, den Schaltzustand des Sicherheitsausgangs anzuzeigen.
- Kompaktsystem nur in unversehrtem Zustand betreiben.
- Alle Kabel so verlegen, dass kein Kurzschluss (z. B. durch
Quetschung) entstehen kann.
- Restrisiken sind bei Beachtung aller Hinweise in dieser
Betriebsanleitung nicht bekannt.
Art.-Nr./Art. No./Réf./N° art/N° art.: 900585
4
D
5
Für Schäden und Betriebsstörungen, die durch Nichtbeachtung dieser
Betriebsanleitung entstehen, wird keine Haftung übernommen. Für Schäden,
die aus der Verwendung von nicht durch den Hersteller freigegebenen Ersatz-
oder Zubehörteilen resultieren, ist jede weitere Haftung des Herstellers
ausgeschlossen.
Jegliche eigenmächtige Reparaturen, Umbauten und Veränderungen sind
aus Sicherheitsgründen nicht gestattet und schließen eine Haftung des
Herstellers für daraus resultierende Schäden aus.
6
Das Kompaktsystem schaltet seinen Sicherheitsausgang durch, wenn der
integrierte Sensor korrekt betätigt ist.
Bei Näherung des Schaltmagnets zum Kompaktsystem (siehe
Schaltmagnete) treten folgende Reaktionen auf (Einbautoleranzen beachten):
Distanz
(siehe technische Zeichnung)
a und 0,5 mm
 b
LED - Anzeigen
LED leuchtet grün
LED blinkt grün
LED blinkt abwechselnd rot und grün Sensor im Kompaktsystem falsch
LED blinkt rot
Karenzzeit
Die Karenzzeit ist die Zeit, die an einem Sensor zwischen dem Betätigen der
beiden Sensorkontakte maximal vergehen darf.
Sicherer Zustand
Die Sicherheitsausgänge sind geöffnet bzw. hochohmig.
7
Siehe Technische Daten ab Seite 9
8
Gefahr
- der Einbau des Kompaktsystems ist nur im spannungslosen Zustand
zulässig.
- Sicherstellen, dass die vorgeschriebenen Sicherungen verwendet werden,
siehe Technische Daten.
Version/Version/Version/Versione/Versión: 1.4
Warnung vor Fehlanwendung
- Bei nicht sachgerechter oder nicht bestimmungsgemäßem
Einsatz oder Manipulation können durch den Einsatz des
Kompaktsystems Gefahren für Personen oder Schäden an
Maschinen- bzw. Anlagenteilen nicht ausgeschlossen werden.
Bitte beachten Sie auch die diesbezüglichen Hinweise der
DIN EN 1088 / ISO 14119.
- Stellen Sie sicher dass von externen Komponenten keine
Strom- bzw. Spannungsspitzen verursacht werden, die höher
sind als die angegebenen elektrischen Daten des
Kompaktsystems. Strom- bzw. Spannungsspitzen werden
beispielsweise durch kapazitive oder induktive Lasten erzeugt.
- Eine Überschreitung der elektrischen Daten des
Kompaktsystems (z.B. bei fehlerhafter Verdrahtung oder bei
Kurzschlüssen) kann dieses irreparabel beschädigen. Bei
Nichtbeachten kann eine reduzierte Lebensdauer die Folge
sein.
Haftungsausschluss
Funktion
Technische Daten
Montage
Lebensgefahr durch Stromschlag!
Sicherstellen, dass das Kompaktsystem nur von speziell
ausgebildetem, autorisiertem Personal montiert und in
Betrieb genommen wird.
Datum/Date/Date/Data/Fecha: 07.11.2013
Sensor des Kompaktsystems
betätigt
nicht betätigt
Kompaktsystem ist betriebsbereit
Sensor im Kompaktsystem korrekt
betätigt
betätigt oder interner Fehler im
Kompaktsystem
schwerwiegender Fehler
1/11
