CD/TAPE Level
Dieser Regler dient zur Einstellung der Lautstärke des Signals, das von CD/TAPE IN gesendet wird, in einem
∞
Bereich von – bis +10 dB.
CD/TAPE OUT
Verwenden Sie diese Cinch­Buchsen zur Ausgabe des Mischpultsignals auf einen Tape­ oder DAT­Recorder.
PHONES
22
Diese Buchse dient zum Senden des Mischpultsignals auf den Kopfhöreranschluss.
SPK.OUT
23
Auf die linken und rechten Buchsen wird das Mischpultsignal von der internen Endstufe ausgegeben. Sie
dienen zum Anschluss passiver Lautsprecherboxen.
Hinweis: Die Gesamtimpedanz des angeschlossenen Lautsprechersystems muss zwischen 4 und 8 Ω
betragen. Schließen Sie an diese Klinkenbuchsen nichts anderes als Lautsprecherboxen an.
Bedienelemente auf der Rückseite
24
25
• POWER ON/OFF
Der Schalter dient zum Ein­/Ausschalten des Geräts.
• AC INPUT
25
An dieser Buchse wird das Gerät mit dem beiliegenden Netzkabel an das Stromnetz entsprechend den jeweils
geltenden lokalen Vorschriften angeschlossen.
• AC SELECT
26
Prüfen Sie, ob der Spannungswählschalter auf den entsprechenden Wert in Ihrem Land eingestellt ist, bevor
Sie MEDIA ONE an das Stromnetz anschließen.
12
20
21

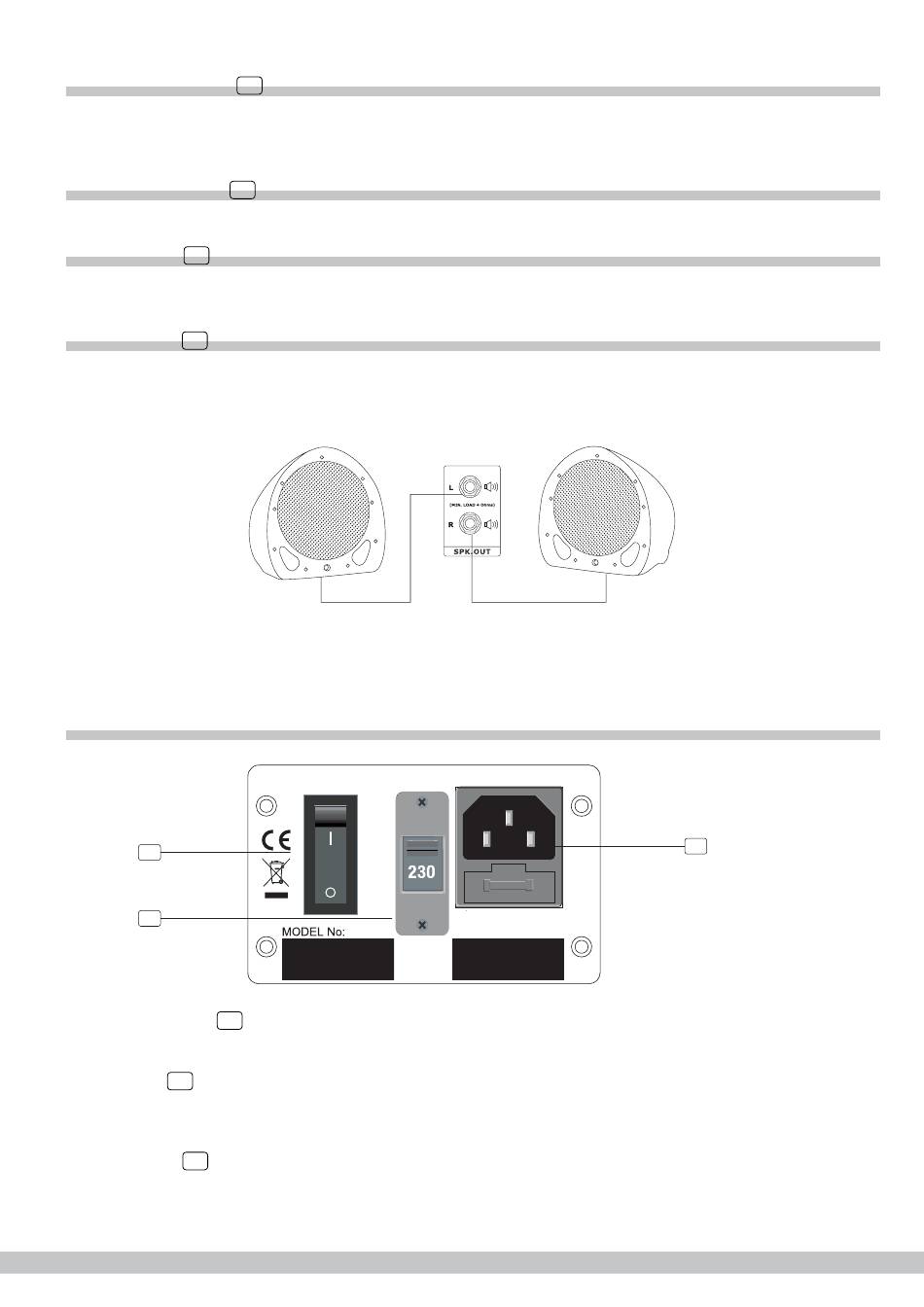

Anschließen der beiden Lautsprecherboxen
POWER AC SELECT
ON
OFF
24
4-8 Ω
AC INPUT
100-120V~60Hz FUSE: T10AL 250V
220-240V~50/60Hz FUSE: T5AL 250V
MEDIA ONE
26
