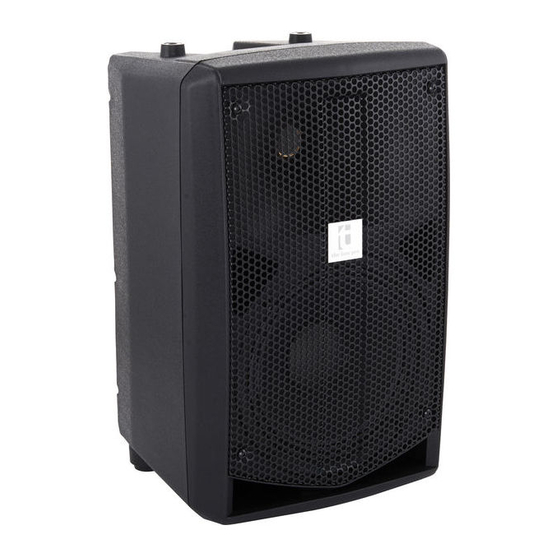

thomann the box pro TP 108 MA Bedienungsanleitung

thomann the box pro TP 108 MA Bedienungsanleitung

Aktiver 2-wege-fullrange-lautsprecher

Werbung

TP 108 MA
aktiver 2-wege-full-
range-lautsprecher
bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für thomann the box pro TP 108 MA

  • Seite 1 TP 108 MA aktiver 2-wege-full- range-lautsprecher bedienungsanleitung...
  • Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 27.07.2015, ID: 304851...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................7 Leistungsmerkmale..........................12 Installation..............................13 4.1 Tipps zum Umgang mit Lautsprechern................... 15 4.2 Anschlussbelegung......................... 16 Anschlüsse und Bedienelemente....................19 Technische Daten............................ 25 Fehlerbehebung............................27 Umweltschutz............................29 TP 108 MA...
  • Seite 4: Allgemeine Hinweise

    Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden.
  • Seite 5 Allgemeine Hinweise Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird.
  • Seite 6 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. aktiver 2-wege-full-range-lautsprecher...
  • Seite 7: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist zur Beschallung konzipiert. Verwenden Sie das Gerät ausschließlich wie in Gebrauch dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per‐ sonen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen.
  • Seite 8 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
  • Seite 9 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
  • Seite 10 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
  • Seite 11 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
  • Seite 12: Leistungsmerkmale

    Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: 2-Wege-System: 1-Zoll-Hochtöner mit Titanmembran und 8-Zoll-Tieftöner Mikrofon- und Line-Eingang Mix-Out-Ausgang zum Anschluss weiterer Audio-Geräte M10-Flugpunkte an der Ober- und der Unterseite des Geräts 35-mm-Stativflansch Wandmontage mit optional erhältlichem Zubehör möglich aktiver 2-wege-full-range-lautsprecher...
  • Seite 13: Installation

    Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw.
  • Seite 14 Installation HINWEIS! Mögliche Sachschäden durch Magnetfelder Durch Lautsprecher wird ein statisches Magnetfeld erzeugt. Sorgen Sie daher für einen entsprechenden Abstand zu Geräten, die durch ein äußeres Magnetfeld beeinträchtigt oder beschädigt werden können. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐...
  • Seite 15: Tipps Zum Umgang Mit Lautsprechern

    Installation 4.1 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können. Oft ist es dafür hilfreich, die Lautsprecher auf Stativen zu positio‐ nieren. Die Zuhörerfläche kann dadurch gleichmäßig mit maximaler Reichweite beschallt werden.
  • Seite 16: Anschlussbelegung

    Installation 4.2 Anschlussbelegung Sie können XLR- und Klinkenstecker symmetrisch oder unsymmetrisch beschalten. Im Fol‐ genden erhalten Sie eine Übersicht über die verschiedenen Anschlussmöglichkeiten. XLR-Anschlüsse für Signalein-/ XLR-Einbaubuchsen dienen als Signaleingänge, XLR-Einbaustecker dienen als Signalausgänge. ausgänge Zeichnung und Tabelle zeigen die XLR-Pinbelegung. Symmetrische Beschaltung: Masse Positives Signal (+)
  • Seite 17 Installation Unsymmetrische Beschaltung: Masse Signal Gebrückt mit Pin 1 Klinkenstecker für Signal‐ Zeichnung und Tabelle zeigen die Belegung bei 6,35-mm-Klinkensteckern. eingang Unsymmetrische Beschaltung (Klinkenstecker, mono): Signal Masse TP 108 MA...
  • Seite 18 Installation Unsymmetrische Beschaltung (Klinkenstecker, stereo): Signal 2, 3 Masse Symmetrische Beschaltung (Klinkenstecker, stereo): 1 (Tip) Positives Signal (+) 2 (Ring) Negatives Signal (–) 3 (Sleeve) Masse aktiver 2-wege-full-range-lautsprecher...
  • Seite 19: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Rückseite TP 108 MA...
  • Seite 20 Anschlüsse und Bedienelemente 1 Netzschalter POWER Schaltet das Gerät ein und aus. 2 Druckschalter GND LIFT Falls durch eine Erdungsschleife Brummgeräusche entstehen, können Sie mit diesem Taster die Verbindung zwi‐ schen dem Schutzleiteranschluss des Geräts und der Signalmasse im Gerät trennen. Das Umschalten hat nur dann einen Effekt, wenn die Anschlusskabel symmetrisch beschaltet sind.
  • Seite 21 Anschlüsse und Bedienelemente 6 Drehregler LOW Regler zum Abschwächen oder Anheben der tiefen Frequenzen. 7 Drehregler HIGH Regler zum Abschwächen oder Anheben der hohen Frequenzen. 8 Drehregler LINE LEVEL Regler zum Einstellen des Pegels des LINE-Eingangs. Drehen Sie den Regler im bzw. gegen den Uhrzeigersinn, um die Lautstärke des Eingangs zu erhöhen bzw.
  • Seite 22 Anschlüsse und Bedienelemente 11 XLR-Einbaustecker (unsymmetrisch) MIX OUT Unsymmetrischer Ausgang für das Mikrofon- und Line-Signal. An diesen Ausgang können Sie weitere Audiogeräte, wie z.B. Aktivboxen, anschließen. 12 Kaltgeräteeinbaustecker AC mit Sicherungshalter Anschluss für die Stromversorgung. Sollte die Sicherung durchbrennen, müssen Sie sie durch eine neue Sicherung gleichen Typs ersetzen. Vorher müssen Sie das Gerät von der Spannungsversorgung trennen.
  • Seite 23 Anschlüsse und Bedienelemente Unter-/Oberseite TP 108 MA...
  • Seite 24 Anschlüsse und Bedienelemente 13 M10-Flugpunkte. 14 35-mm-Stativflansch. 15 Feststellschraube für die Stativmontage. aktiver 2-wege-full-range-lautsprecher...
  • Seite 25: Technische Daten

    Technische Daten Technische Daten Bestückung 8-Zoll-Tieftöner und 1-Zoll-Hochtöner mit Titan-Membran Maximaler Schalldruck 122 dB (peak) Frequenzbereich 60 Hz…20 kHz Trennfrequenz 3 kHz Steilheit 24 db / Oktave Eingänge Line: XLR-/Klinke-Kombibuchse (symmetrisch und unsymmetrisch nutzbar) Mikrofon: XLR-Einbaubuchse (symmetrisch) Ausgang XLR-Einbaustecker (unsymmetrisch) Ausgangsleistung 360 W (peak) Eingangsempfindlichkeit...
  • Seite 26 Technische Daten Abstrahlwinkel (V × H) 60° × 90° Energieversorgung 210 – 240 V (AC), 50 Hz 105 – 120 V (AC), 60 Hz Leistungsaufnahme 200 W (maximal) Abmessungen (B × T × H) 270 mm × 260 mm × 420 mm Gewicht 10 kg aktiver 2-wege-full-range-lautsprecher...
  • Seite 27: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: Symptom Abhilfe Das Gerät funktioniert nicht Überprüfen Sie den Stromversorgungsanschluss und die Stellung des Netzschalters POWER. 1. Prüfen Sie die Position des Drehreglers LINE LEVEL Es ist kein Ton zu hören bzw.
  • Seite 28 3. Stellen Sie sicher, dass alle Audiogeräte am gleichen Stromkreis angeschlossen sind und damit auf die gleiche Masse Bezug nehmen. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. aktiver 2-wege-full-range-lautsprecher...
  • Seite 29: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
  • Seite 30 Umweltschutz Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. aktiver 2-wege-full-range-lautsprecher...
  • Seite 32 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
