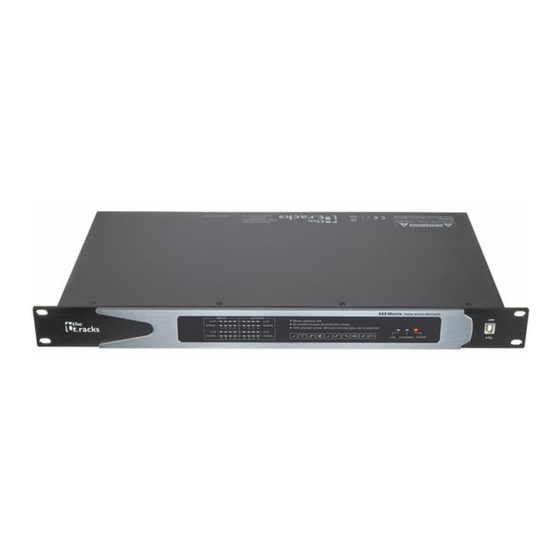

- Seite 1 8x8 Matrix digitales lautsprecher- management-system bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 29.04.2020, ID: 490507...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................9 Leistungsmerkmale..........................13 Installation und Inbetriebnahme....................15 Anschlüsse und Bedienelemente....................20 Bedienung..............................24 6.1 Fernsteuerungsprotokoll (RS232)....................52 Technische Daten............................ 73 Stecker- und Anschlussbelegungen....................78 Umweltschutz............................ -
Seite 4: Allgemeine Hinweise
Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. digitales lautsprecher-management-system... -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. -
Seite 7: Symbole Und Signalwörter
Allgemeine Hinweise Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. Beispiel: Schalten Sie das Gerät ein. Drücken Sie [Auto]. ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐... -
Seite 8: Bedeutung
Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. -
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Verstärkung, Abmischung und Wiedergabe der Signale von Audioge‐ Gebrauch räten, Musikinstrumenten und Mikrofonen. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per‐ sonen- oder Sachschäden führen. - Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“...
- Seite 12 Sicherheitshinweise HINWEIS! Mögliche Schäden durch Einbau einer falschen Sicherung Der Einsatz von Sicherungen eines anderen Typs kann zu schweren Schäden am Gerät führen. Es besteht Brandgefahr! Es dürfen ausschließlich Sicherungen des gleichen Typs eingesetzt werden. digitales lautsprecher-management-system...
-
Seite 13: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: Digitaler 8x8 Matrix Prozessor 96 kHz Sampling Rate 32-bit DSP 24-bit AD/DA-Wandler Eingänge: 8 Monokanäle (Schraubklemmblock) für Mikrofon- und Line-Signale Ausgänge: 8 Monokanäle (Schraubklemmblock) für Signale mit Line-Pegel Umfangreiche Einstellmöglichkeiten für optimalen Sound: – Parametrischer Equalizer –... - Seite 14 Leistungsmerkmale Netzwerkanschluss zur Einbindung des Geräts in ein lokales Netzwerk Steuerung über PC sowie Fernsteuerung über RS232 Geeignet für die Montage in ein 19-Zoll-Rack (1 HE) digitales lautsprecher-management-system...
-
Seite 15: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 16 Installation und Inbetriebnahme Konfigurationsbeispiel 1 Die Abbildung zeigt schematisch, wie das Gerät über den USB-Anschluss eines PCs gesteuert werden kann. digitales lautsprecher-management-system...
- Seite 17 Installation und Inbetriebnahme Konfigurationsbeispiel 2 Die Abbildungen zeigt schematisch, wie ein Gerät oder mehrere Geräte in ein lokales Netz‐ werks (LAN) integriert werden können. 8x8 Matrix...
- Seite 18 Installation und Inbetriebnahme digitales lautsprecher-management-system...
- Seite 19 Installation und Inbetriebnahme Konfigurationsbeispiel 3 Die Abbildungen zeigt schematisch, wie ein Gerät über die serielle Schnittstelle konfiguriert werden kann. 8x8 Matrix...
-
Seite 20: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite digitales lautsprecher-management-system... - Seite 21 Anschlüsse und Bedienelemente 1 [INPUTS] [SIGNAL]: Pegelanzeige für die Eingangskanäle. [CLIP]: Anzeige für die Übersteuerung (Clipping). In diesem Fall ist der Pegel des Eingangssignals zu hoch. 2 [OUTPUTS] [SIGNAL]: Pegelanzeige für die Ausgangskanäle. [CLIP]: Anzeige für die Übersteuerung (Clipping). In diesem Fall ist der Pegel des Ausgangssignals zu hoch. 3 Kontroll-LEDs [USB]: Die LED leuchtet, wenn ein Signal über den USB-Anschluss empfangen wird.
- Seite 22 Anschlüsse und Bedienelemente Rückseite 5 Kaltgeräteeinbaustecker mit Sicherungshalter für die Stromversorgung 6 [POWER] Hauptschalter. Schaltet das Gerät ein und aus 7 [ETHERNET] RJ45-Buchse als LAN-Anschluss zur Verbindung mit Ihrem Netzwerk digitales lautsprecher-management-system...
- Seite 23 Anschlüsse und Bedienelemente 8 [RS232/485 PORT] Serielle Schnittstelle zur Fernsteuerung des Geräts oder Kaskadierung mehrerer Geräte, ausgeführt als Schraubklemm‐ block 9 [OUTPUTS] Schraubklemmblock für die Ausgangskanäle [CH1] … [CH8]. 10 [INPUTS] Schraubklemmblock für die Eingangskanäle [CH1] … [CH8]. 8x8 Matrix...
-
Seite 24: Bedienung
Bedienung Bedienung Das Gerät kann mit der mitgelieferten Software gesteuert werden. Die Verbindung vom PC zum Gerät kann über USB, LAN oder die serielle Schnittstelle hergestellt werden. Wenn Sie mehrere Geräte über einen Switch verbinden, müssen Sie jedem Gerät eine andere IP-Adresse zuweisen und einen anderen ID-Code einstellen. -
Seite 25: Software Installieren Und Starten
Bedienung Software installieren und starten Verbinden Sie das Gerät mit dem Stromnetz. Legen Sie die CD mit der Software in das CD-Laufwerk Ihres Windows-PCs ein und starten Sie das Installationsprogramm, das zur Geräteausführung passt. Folgen Sie den Anweisungen des Installationsprogramms bis zum Abschluss. Verbinden Sie Ihren PC mit dem Gerät und schalten Sie das Gerät am Hauptschalter ein. - Seite 26 Bedienung digitales lautsprecher-management-system...
- Seite 27 Bedienung Öffnen Sie das PC-Programm. Das Programm erkennt automatisch das angeschlossene Gerät. ð In der oberen rechten Ecke des Programmfensters erscheint die Markierung „Online“ . 8x8 Matrix...
- Seite 28 Bedienung digitales lautsprecher-management-system...
- Seite 29 Bedienung Software beenden Klicken Sie im Programmfenster auf die Schaltfläche „Online“ . Schließen Sie das Programmfenster. 8x8 Matrix...
- Seite 30 Bedienung Bestandteile des Programm‐ Alle Reiter des Programmfensters sind ähnlich aufgebaut und gliedern sich in folgende fensters Bereiche: digitales lautsprecher-management-system...
- Seite 31 Bedienung Reiter für die Auswahl einer Funktionsgruppe Hauptmenü Button für den Status der Verbindung zum PC Darstellungsbereich Reglerbereich Buttons für den Schnellzugriff zu wichtigen Voreinstellungen 8x8 Matrix...
-
Seite 32: Hauptmenü
Bedienung Hauptmenü Menüpunkt Bedeutung „File“ Benutzer-Voreinstellungen laden und auf dem PC speichern „Link“ Verlinken von Eingangs- und Ausgangskanälen Beispiel: Verlinken Sie Eingangs- und Ausgangskanäle, z. B. um eine Stere‐ ogruppe zu bilden. „Copy“ Parametereinstellungen von einem Eingangs- oder Ausgangskanal auf einen anderen kopieren „Lock“... - Seite 33 Bedienung Menüpunkt Bedeutung „Channel Name“ Umbenennung der Eingangs- und Ausgangskanäle „Sub Control“ Ändern der Kanallautstärke „Language“ Sprachauswahl für die Benutzeroberfläche des Programms (Englisch oder Chinesisch) Buttons für den Schnellzugriff Bereich Bedeutung zu wichtigen Voreinstellungen Number Nummer der aktuellen Benutzer-Voreinstellung Name Name der aktuellen Benutzer-Voreinstellung Store Benutzer-Voreinstellung speichern...
- Seite 34 Bedienung Reiter „Gain“ digitales lautsprecher-management-system...
- Seite 35 Bedienung Bereich Bedeutung Darstellungsbe‐ Der Signalverlauf von Eingangs- und Ausgangskanälen wird grafisch dar‐ reich gestellt. Benutzen Sie die Optionsfelder „Inx“ und „Outx“ , um die Ein‐ gänge und Ausgänge festzulegen, die dargestellt werden sollen. Reglerbereich Ziehen Sie die Fader mit der Maus, um die Pegel für Eingangs- und Aus‐ gangskanäle einzustellen.
- Seite 36 Bedienung Reiter „Gate“ digitales lautsprecher-management-system...
- Seite 37 Bedienung Bereich Bedeutung Darstellungsbe‐ Zeigt die aktuellen Einstellungen des Noise Gates für den jeweiligen reich Kanal, daneben erscheint eine symbolische Pegelanzeige für die Ein‐ gangskanäle. Der rote Punkt im Kurvenlauf entspricht dem aktuellen Signal. Reglerbereich Ziehen Sie die Fader mit der Maus, um die Parameter der Noise Gates für alle Eingangs- und Ausgangskanäle einzustellen: Schwellwert (Threshold), Anstiegszeit (Attack), Ausklingzeit (Release) 8x8 Matrix...
- Seite 38 Bedienung Reiter „Comp“ digitales lautsprecher-management-system...
- Seite 39 Bedienung Bereich Bedeutung Darstellungsbe‐ Zeigt die aktuellen Einstellungen der Kompressorfunktion für den jewei‐ reich ligen Ausgangskanal, daneben erscheint eine symbolische Pegelanzeige für alle Ausgangskanäle. Der rote Punkt im Kurvenlauf entspricht dem aktuellen Signal. Reglerbereich Ziehen Sie die Fader mit der Maus, um die Parameter der Kompressor‐ funktion für die Ausgangskanäle einzustellen: Schwellwert (Threshold), Ratio, Anstiegszeit (Attack), Ausklingzeit (Release) 8x8 Matrix...
- Seite 40 Bedienung Reiter „Delay“ digitales lautsprecher-management-system...
- Seite 41 Bedienung Bereich Bedeutung Darstellungsbe‐ Zeigt die eingestellten Verzögerungen für alle Eingangs- und Ausgangs‐ reich kanäle. Reglerbereich Ziehen Sie die Fader mit der Maus, um die Verzögerung für den jeweiligen Kanal einzustellen. Klicken Sie auf einen der Buttons „ms“ , „m“ oder „ft“ , um die benutzte Einheit auszuwählen.
- Seite 42 Bedienung Reiter „Matrix“ digitales lautsprecher-management-system...
- Seite 43 Bedienung Bereich Bedeutung Darstellungsbe‐ Zeigt die momentane Verschaltung von Eingangs- zu Ausgangskanälen. reich Eingangs- und Ausgangskanäle können umbenannt werden. Klicken Sie auf einen Funktionsbereich (z.B. „Gain“ oder „Gate“ ), um zu den Reiter zu öffnen, in dem Sie die entsprechenden Parameter direkt eingeben zu können.
- Seite 44 Bedienung Reiter „Aux“ digitales lautsprecher-management-system...
- Seite 45 Bedienung Bereich Bedeutung Darstellungsbe‐ Wählen Sie „Mag“ , um die Parameter „PEQ“ sowie die Hochpass- und reich Tiefpass-Parameter einzustellen. Wählen Sie „Phase“ , um die Phasenkurve einzustellen. Sie können auch synchron den parametrischen Equalizer und die Phasenkurve eines nicht aktuell angewählten Kanals anzeigen lassen.
- Seite 46 Bedienung Bereich Bedeutung AutoMix: Klicken Sie auf „Off/On“ , um die AutoMix-Funktion zu akti‐ vieren. Klicken Sie auf „Set“ . Wählen Sie im Bereich „Select“ den Eingangs‐ kanal aus. Geben Sie die Parameter für den Schwellenwert (Threshold), Startzeit (start time) und Wiederherstellungszeit (recovery time) ein. Effect: Klicken Sie auf „Off/On“...
- Seite 47 Bedienung Reiter „In“ 8x8 Matrix...
- Seite 48 Bedienung Bereich Bedeutung Darstellungsbe‐ Benutzen Sie die Optionsfelder „Mag“ bzw. „Phase“ , um das Diagramm reich zwischen karthesischen Koordinaten (Pegel über Frequenz) und Polar‐ koordinaten (Winkel über Frequenz) umzustellen. Benutzen Sie das Optionsfeld „SHOW ALL EQ“ , um die Parameter für alle Frequenzbänder einzublenden.
- Seite 49 Bedienung Bereich Bedeutung Ziehen Sie den Fader im rechten Teil des Fensters mit der Maus, um den Pegel für den Eingangskanal einzustellen. Der Button „Mute“ schaltet den jeweiligen Kanal stumm bzw. hebt die Stummschaltung wieder auf. Der Button „Normal“ / „Inverse“ verschiebt die Phase des jeweiligen Kanals bei Bedarf um 180°.
- Seite 50 Bedienung Reiter „Out“ digitales lautsprecher-management-system...
- Seite 51 Bedienung Bereich Bedeutung Darstellungsbe‐ Benutzen Sie die Optionsfelder „Mag“ bzw. „PHASE“ , um das Diagramm reich zwischen karthesischen Koordinaten (Pegel über Frequenz) und Polar‐ koordinaten (Winkel über Frequenz) umzustellen. Benutzen Sie das Optionsfeld „SHOW ALL EQ“ , um die Parameter für alle Frequenzbänder einzublenden.
-
Seite 52: Fernsteuerungsprotokoll (Rs232)
Bedienung Bereich Bedeutung Ziehen Sie den Fader im rechten Teil des Fensters mit der Maus, um den Pegel für den Eingangskanal einzustellen. Der Button „Mute“ schaltet den jeweiligen Kanal stumm bzw. hebt die Stummschaltung wieder auf. Der Button „Normal“ / „Inverse“ verschiebt die Phase des jeweiligen Kanals bei Bedarf um 180°. - Seite 53 Bedienung Command Detail Load Preset Matrix (0×40) Device Fac‐ Preset 0×00 Add‐ tory/ ress User Packet 0×7B 0×7D 1…254 0×40 F:0, U:1 0…12 0×7D 0×7B Example (Load Preset Matrix U02): 7B7D01400101007D7B Gain Control (0×41) Device In/Out Chann +/– Add‐ ress Packet 0×7B 0×7D...
- Seite 54 Bedienung Mute Control (0×42) Device In/Out Chann No/Yes STX Add‐ ress Packet 0×7B 0×7D 1…254 0×42 In:0, 00…15 No:0, 0×7D 0×7B Out:1 Yes:1 Example (Out1 Un Mute): 7B7D01420100007D7B Load Preset Control (0×43) Device Fac‐ Preset 0×00 Add‐ tory/ ress User Packet 0×7B 0×7D...
- Seite 55 Bedienung Input Volume Control (0×44) Device Chann HI-VOL LO- Add‐ ress Packet 0×7B 0×7D 1…254 0×44 00…15 0×?? 0×?? 0×7D 0×7B Example (Set In1 Volume +0.0dB): 7B7D01440001187D7B Output Volume Control (0×45) Device Chann HI-VOL LO- Add‐ ress Packet 0×7B 0×7D 1…254 0×45 00…15 0×?? 0×??
- Seite 56 Bedienung Sub Volume Control (0×46) Device In/Out Gain 0×00 Add‐ ress Packet 0×7B 0×7D 1…254 0×46 In:0, 0…100 0 0×7D 0×7B Out:1 Example (Sub Input Gain 90%): 7B7D0146005A007D7B Sub Gain Control (0×47) Device In/Out +/– 0×00 Add‐ ress Packet 0×7B 0×7D 1…254 0×47 In:0,...
- Seite 57 Bedienung Example (Sub Input Gain+): 7B7D01470000007D7B Get Now Gain (0×48) Device In/Out Chann 0×00 Add‐ ress Packet 0×7B 0×7D 1…254 0×48 In:0, 00…15 0 0×7D 0×7B Out:1 MCU Return: 1st Byte: In/Out, 2nd Byte = Channel, 3rd Byte: 0-80 (–60…–20): 0.5dB/Step, 80-280(–20…0): 0.1dB/Step, 280-400(0…+12): 0.1dB/Step Example (Read In1 volume parameter): 7B7D01480000007D7B 00~15 Channel HI-VOL 0x? ? 0x? ? LO-VOL...
- Seite 58 Bedienung Get Now Mute (0×49) Device In/Out Chann 0×00 Add‐ ress Packet 0×7B 0×7D 1…254 0×49 In:0, 00…15 0 0×7D 0×7B Out:1 MCU Return: 1st Byte: In/Out, 2nd Byte = Channel, 3rd Byte: 0x00 or 0x01 = Un-Mute or Mute Example (Read In1 mute parameter): 7B7D01490000007D7B Get Now Preset (0×4A) Device...
- Seite 59 Bedienung MCU Return: 0x00 … 0x0C = 0: F00, 1…12: U01…U12 Example (Read preset parameter): 7B7D014A0000007D7B Get Now Sub (0×4B) Device In/Out 0×00 0×00 Add‐ ress Packet 0×7B 0×7D 1…254 0×4B In:0, 0×7D 0×7B Out:1 MCU Return: 1st Byte: 0 … 100%, 2nd Byte = 0x00 or 0x01 = Un-Mute or Mute Example (Read Sub Input parameter): 7B7D014B0000007D7B 8x8 Matrix...
- Seite 60 Bedienung Sub Mute Control (0×4C) Device In/Out No/Yes 0×00 Add‐ ress Packet 0×7B 0×7D 1…254 0×4C In:0, No:0, 0×7D 0×7B Out:1 Yes:1 Example (Sub Output Mute) : 7B7D014C0101007D7B Get Now Level (0×4D) Device In/Out Chann 0×00 Add‐ ress Packet 0×7B 0×7D 1…254 0×4D In:0,...
- Seite 61 Bedienung MCU Return: 1st Byte: In/Out, 2nd Byte = Channel, 3rd Byte: -128 … –1, 0… +127dB = 0x80 … 0xFF, 0x00 … 0x7F Example (Read In1 level): 7B7D014D0000007D7B Example (Read Out1 level): 7B7D014D0100007D7B Example (Read Aux level): 7B7D014D0200007D7B Matrix Control (0×4E) Device Chann On/Off...
- Seite 62 Bedienung Get Matrix (0×4F) Device Chann 0×00 Add‐ ress Packet 0×7B 0×7D 1…254 0×4F 00…15 00…15 0 0×7D 0×7B MCU Return: 0x00 or 0x01 = Off or On Example (Read Out3 Matrix In3 Parameter ): 7B7D014F0202007D7B Aux Gain Control (0×51) Device 0×00 +/–...
- Seite 63 Bedienung Aux Mute Control (0×52) Device 0×00 No/Yes STX Add‐ ress Packet 0×7B 0×7D 1…254 0×52 0×02 0×00 No:0, 0×7D 0×7B Yes:1 Example (Aux Mute): 7B7D01520200017D7B Aux Volume Control (0×53) Device HI-VOL LO- Add‐ ress Packet 0×7B 0×7D 1…254 0×53 0×02 0×?? 0×??
- Seite 64 Bedienung Volume Step Control (0×54) Device In/Out Chann +/– Add‐ ress Packet 0×7B 0×7D 1…254 0×54 In:0, 00…15 +:0, –:1 0×7D 0×7B Out:1 –60dB…–20dB: 2dB/Step, –20dB…+12dB: 1dB/Step Example (Volume): 7B7D01540000007D7B digitales lautsprecher-management-system...
- Seite 65 Bedienung Aux On Off Control(0×55) Device 0…02 Select On/Off Add‐ ress Packet 0×7B 0×7D 1…254 0×55 0×02 0: Off 0×7D 0×7B Camer 1:On 2: Auto Effect Example (Aux Camera On): 7B7D01550201017D7B Example (Aux AutoMix On): 7B7D01550202017D7B Example (Aux Effect On): 7B7D01550200017D7B 8x8 Matrix...
- Seite 66 Bedienung Aux CH Select Control (0×56) Device Select Ch 8… Add‐ 16…9 ress Packet 0×7B 0×7D 1…254 0×56 0: AUX Bit0… Bit0… 0×7D 0×7B Bit7: Bit7: Camer 0: No 0: No 1: Yes 1: Yes 2: Auto Example (Aux In1&In3): 7B7D01560000057D7B Example (Aux Camera In2&In4): 7B7D015601000A7D7B Example (Aux Auto Mix In5&In6): 7B7D01560200307D7B digitales lautsprecher-management-system...
- Seite 67 Bedienung FBQ Control (0×57) Device 0×00 Chann Add‐ ress Packet 0×7B 0×7D 1…254 0×57 0×00 00…15 0:Off 0×7D 0×7B 1… 4:Level Example (In3 FBQ Level3): 7B7D01570002037D7B Get Aux Now Gain (0×58) Device 0×00 0×00 Add‐ ress Packet 0×7B 0×7D 1…254 0×58 0×02 0×00 0×00...
- Seite 68 Bedienung MCU Return: 1st Byte: Aux/Effect, 2nd and 3rd Byte: 0-80(–60…–20): 0.5dB/Step, 80-280(–20… 0): 0.1dB/Step, 280-400 (0…+12): 0.1dB/Step Example (Get Aux Gain): 7B7D01580200007D7B Get Aux Now Mute (0×59) Device 0×00 0×00 Add‐ ress Packet 0×7B 0×7D 1…254 0×59 0×02 0×00 0×00 0×7D 0×7B...
- Seite 69 Bedienung Get Aux Now On Off (0×5B) Device 0×02 Select 0×00 Add‐ ress Packet 0×7B 0×7D 1…254 0×5B 0×02 1:Came 0×00 0×7D 0×7B 2:Auto 0:Effect MCU Return: 1st Byte: Select, 2nd Byte: 0x00 or 0x01 = On or Off Example (Get Effect): 7B7D015B0200007D7B 8x8 Matrix...
- Seite 70 Bedienung Get Aux Now Ch Select (0×5C) Device 0×02 Select 0×00 Add‐ ress Packet 0×7B 0×7D 1…254 0×5C 0×02 0:Aux 0×00 0×7D 0×7B 1:Came 2:Auto MCU Return: 1st Byte: Select, 2nd Byte: Matrix Example (Get Aux Ch Select): 7B7D015C0200007D7B digitales lautsprecher-management-system...
- Seite 71 Bedienung Get Aux Now FBQ (0×5E) Device 0×00 Chann Add‐ ress Packet 0×7B 0×7D 1…254 0×5E 0×00 0…15 0:Off 0×7D 0×7B 1… 4:Level MCU Return: 1st Byte: Channel, 2nd Byte = Level Example (Get In5 FBQ ): 7B7D015E0004007D7B Communication Parameter Baud Rate 115 200 Data Bit...
- Seite 72 Bedienung Step >=200 ms Default 1 digitales lautsprecher-management-system...
-
Seite 73: Technische Daten
Technische Daten Technische Daten Eingänge Schraubklemmblock Pegel (Line) +18 dBu (max.) Gain (Line) 35 dBu (max.) Gain (Mic) 50 dBu (max.) Impedanz (Line) >10 kΩ Impedanz (Mic) 2 kΩ Phantomspannung +48 V USB-Schnittstelle 1 × USB Typ B Ethernet 1 × RJ45-Einbaubuchse Serielle Schnittstelle 1 ×... - Seite 74 Technische Daten Impedanz < 500 Ω Frequenzgang 20 Hz … 20 kHz (+0,3 dB) Verzerrung (THD) < 0,005 % (1 kHz, 0 dBu) Geräuschspannungsabstand > 115 dBu Gleichtaktunterdrückungsverhältnis (CMRR) > 75 dBu (1 kHz) Übersprechen > 70 dBu (20 Hz … 20 kHz) Digitaler Signalprozessor Auflösung 24 Bit AD/DA...
- Seite 75 Technische Daten Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend 8x8 Matrix...
- Seite 76 Technische Daten Weitere Informationen 2-Wege Stereo Nein 3-Wege Stereo Nein Digital Delay Anzahl Frequenzbänder Anzahl Eingangskanäle Mono Anzahl Eingangskanäle Stereo Anzahl Ausgangskanäle Kompressor Gate 2-Kanal Nein digitales lautsprecher-management-system...
- Seite 77 Technische Daten Attack/Release regelbar Röhre Nein Blockschaltbild 8x8 Matrix...
-
Seite 78: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... -
Seite 79: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 80 Notizen digitales lautsprecher-management-system...
- Seite 81 Notizen 8x8 Matrix...
