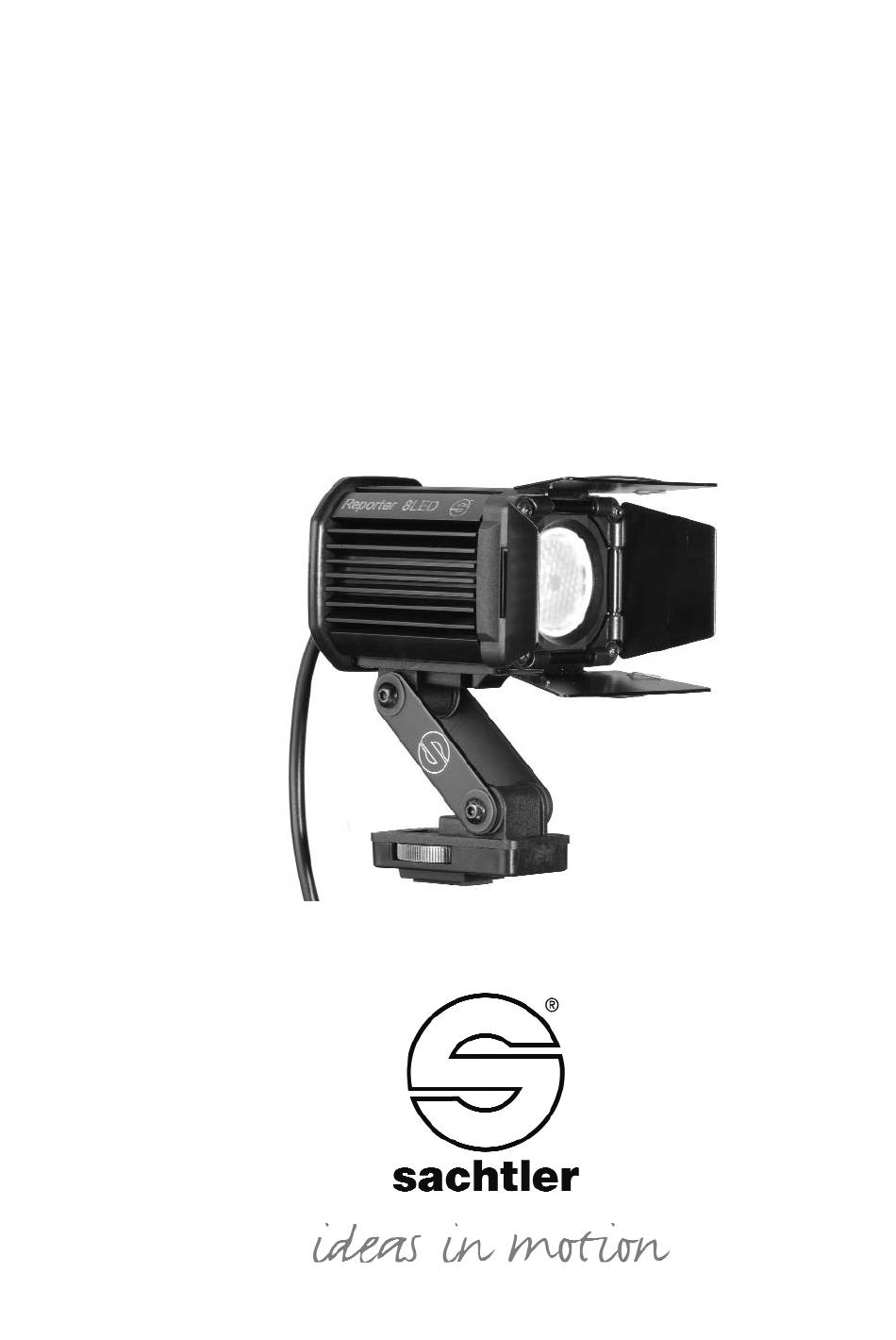

- Seite 1 Reporter 8LED Manual Benutzerinformation LED luminaire 8 W LED Leuchte 8 W...
-
Seite 23: Sicherheitshinweise
Warnung: Ein Überschreiten des Eingangsspannungsbereichs von 33 V führt zur Zerstörung der Leuchte. Eigenschaften Die Sachtler Reporter 8LED ist als Kamerakopflicht konzipiert worden. Die Leuchte kann mit einer Gleichspannung von 6V bis zu 24V betrieben werden. Die eingebaute Elektronik regelt die Ein- gangsspannung automatisch und versorgt das LED Modul mit dem nötigen Strom. - Seite 24 Die Leuchte kann in jeder Betriebslage benutzt werden. Das verfügbare Zubehör ermöglicht zahlreiche weitere An- wendungen neben der eigentlichen Benutzung als Kamera- Kopflicht. So wird die Reporter 8LED zur flexiblen On- Location-Leuchte. Da sich das Leuchtengehäuse im Vergleich zu Halogenleuch- ten nur auf ca.
-
Seite 25: Übersicht
Benutzerinformation Reporter 8LED 2.1 Übersicht LED-Front-Modul LED-Base-Modul (4-Flügeltor, drehbar) (Leuchtengehäuse) Optik Stromzufuhr Doppelgelenkbügel Kamerabefestigung EIN/AUS Schalter Folienhalter Stromzufuhr - 20 -... -
Seite 26: Betrieb
Reporter 8LED Benutzerinformation Betrieb 3.1 Lieferumfang Die Verpackung enthält die Leuchte mit Anton/Bauer Power Tap Stecker und die Benutzerinformation. Die Leuchte wird betriebsfertig mit der Optik “Flood” und LED-Modul Tageslicht ausgeliefert. 3.2 Montage Die Leuchte kann an die Kamera montiert werden oder mit optionalem Zubehör (siehe Kapitel 7 Zubehör) an der... -
Seite 27: Inbetriebnahme
Benutzerinformation Reporter 8LED 3.3 Inbetriebnahme Den Anton/Bauer Power Tap Stecker an der Leuchte mit einer Gleichstromenergiequelle (Spannungsbereich 6 VDC bis 24 VDC) verbinden. 3.4 Adapter Alternativ zum Anton/Bauer Power Tap Anschluß zur Batterie-Stromversorgung stehen Adapter zur Verfügung, die auch andere Stromquellen nutzbar machen (siehe Kapitel 7 Zubehör). - Seite 28 Reporter 8LED Benutzerinformation Anzeige des Verpolungsschutzes: Wenn die Leuchte nach dem Einschalten keine Funktion zeigt, kann eine Verpolung vorliegen. In diesem Fall blinkt die rote LED dauerhaft und signalisiert, daß der Verpolungsschutz einen Fehler erkannt hat. Überprüfen Sie die verwendete Stromquelle und Kabel auf ordnungsgemäße Funktion.
-
Seite 29: Wechsel Der Optik
Benutzerinformation Reporter 8LED Wechsel der Optik Als Alternative zur Standard Optik “Flood” steht eine weitere Optik “Medium” zur Verfügung. Diese ist im R8LED Optik Set enthalten (s. Kapitel 7.2 Zubehör). Standard Optik Optik “Medium” Wechsel der Optik: Die Leuchte von der Stromquelle trennen. - Seite 30 Reporter 8LED Benutzerinformation LED Base Modul Optik Modul LED Front Modul Druckknopf Verschlussstift Nasen Optik entfernen: Die Optik liegt nach Entfernen des 4-Flügeltor-Rahmens lose im Leuchtengehäuse. Zum Entfernen die Leuchte nach vorne neigen bis die Optik herausfällt. Optik einsetzen Beim Einsetzen der Optik muß darauf geachtet werden, daß...
-
Seite 31: Wechsel Des Led-Moduls
Benutzerinformation Reporter 8LED Wechsel des LED-Moduls 5.1 LED-Modul/Ausbau Die Leuchte von der Stromquelle trennen. Der 4-Flügeltor-Rahmen (LED-Front-Modul) entfernen: Siehe Kapitel 4 Wechsel der Optik LED-Modul demontieren: Die 4 Kreuzschlitzschrauben (PH) lösen und entfernen. LED Modul aus dem Leuchtengehäuse entnehmen und in der vorgesehenen Transportverpackung aufbewah- ren. -
Seite 32: Hinweise Led-Modul
Reporter 8LED Benutzerinformation LED-Modul befestigen: Es wird empfohlen, die 4 Kreuzschlitzschrauben (PH) in dieser Reihenfolge zu setzen und nur leicht einzuschrau- ben. Erst, wenn alle 4 Schrauben gesetzt sind, gleichmäßig festschrauben. Die 4 Schrauben nicht zu fest anziehen ! 1. Obere Kreuzschlitzschraube (1) 2. -
Seite 33: Arbeiten Mit Der Led-Leuchte
Benutzerinformation Reporter 8LED Arbeiten mit der LED-Leuchte 6.1 4-Flügeltor-Rahmen verdrehen: Durch Drücken der Entriegelung an der Unterseite der Leuchte wird der 4-Flügeltor-Rahmen frei gegeben. Beim Verdrehen des 4-Flügeltor-Rahmens den Rahmen fest gegen die Leuchte drücken. So kann das 4-Flügeltor von der horizontalen in die vertikale Stellung oder bzw. -
Seite 34: Doppelgelenkbügel
Reporter 8LED Benutzerinformation 6.3 Doppelgelenkbügel: Der Doppelgelenkbügel ermöglicht neben der variablen Höhenanpassung der Leuchte auch den einfachen Transport im eingeklappten Zustand, entweder auf der Kamera oder in einer Tasche. Der Doppelgelenkbügel ist selbsthemmend und verbleibt in jeder gewünschten Position. Hinweis: Der Falls die selbsthemmende Wirkung des Doppelgelenk-bügels nachlässt, kann diese an den 4... -
Seite 35: R8Led Optik Set
Benutzerinformation Reporter 8LED Anton/Bauer Power Tap auf Anton/Bauer Power Tap auf Autoadapter PowerPlug (FSB Cell) 7.2 R8LED Optik Set Das R8LED Optik Set (Bestellnr: S2403-0020) besteht aus einem Kunstlicht LED-Modul, einer Optik “Medium” und zwei Filterrahmen. Optik “Medium” Diffusor Kunstlicht... - Seite 36 Reporter 8LED Benutzerinformation 16 mm Hülse Verlängerungsarm Montageteller Mini-Kroko Netzteil mit Power Tap Anschluß Adapter für Netzteil USA/UK/EU Kabellänge 1.8 mtr. - 31 -...
- Seite 37 Benutzerinformation Reporter 8LED Anwendung: Verlängerungsarm: Anwendung: Montageteller Montageteller Bohrungsdurchmesser = 4 mm - 32 -...
- Seite 38 Reporter 8LED Benutzerinformation Anwendung: Mini-Kroko Durch Herausziehen der oberen Klemmbacke, kann die Spannweite auf bis zu 8,5 cm gestellt werden. 1/4” Gewinde Klemmbacke - 33 -...
-
Seite 39: Service/Fehlersuche
Benutzerinformation Reporter 8LED Service/Fehlersuche Im Gerät befinden sich keinerlei zu wartende Teile. Die folgende Fehlersuchtabelle soll helfen, einen eventuellen Fehler einzugrenzen: Fehler, Symptom Ihre Aktion Kein Licht: Rote LED an der siehe Kapitel 3.6 Fehleranzeige Leuchtenrückseite blinkt. Rote LED an der Schalter eingeschaltet? Leuchtenrückseite blinkt nicht... -
Seite 40: Technische Daten
Reporter 8LED Benutzerinformation Technische Daten Aufbau: Nach EN 60 598-2-17 Schutzklasse: III Schutzkleinspannung, IP 44 Eingang: Kabel 0,85m mit Power Tap Stecker Eingangsspannung: 6 VDC bis 28 VDC Eingangsleistung: max. 8W Lichtleistung: 250 lumen Lichtverteilung: (in 1m Abstand) 360 Lux Standard Optik/ Halbwertswinkel 37°... -
Seite 41: Abmaße
Daten betrieben wurde oder Á das Elektrogehäuse von einer nicht autorisierten Service- Stelle geöffnet wurde. Änderungen, die dem technischen Fortschritt dienen, sind vor- behalten. Bitte registrieren Sie sich unter www.sachtler.de, um einen erweiterten Gewährleistungszeitraum zu erhalten. - 36 -... - Seite 42 Reporter 8LED Benutzerinformation Munich contact@sachtler.de China info-cd-china@vitecgroup.com Middle East info-cd-me@vitecgroup.com Russia info-cd-russia@vitecgroup.com info-cd-usa@vitecgroup.com France info-cd-france@vitecgroup.com Singapore info-cd-singapore@vitecgroup.com info-cd-uk@vitecgroup.com Japan info@sachtler.co.jp - 37 -...
