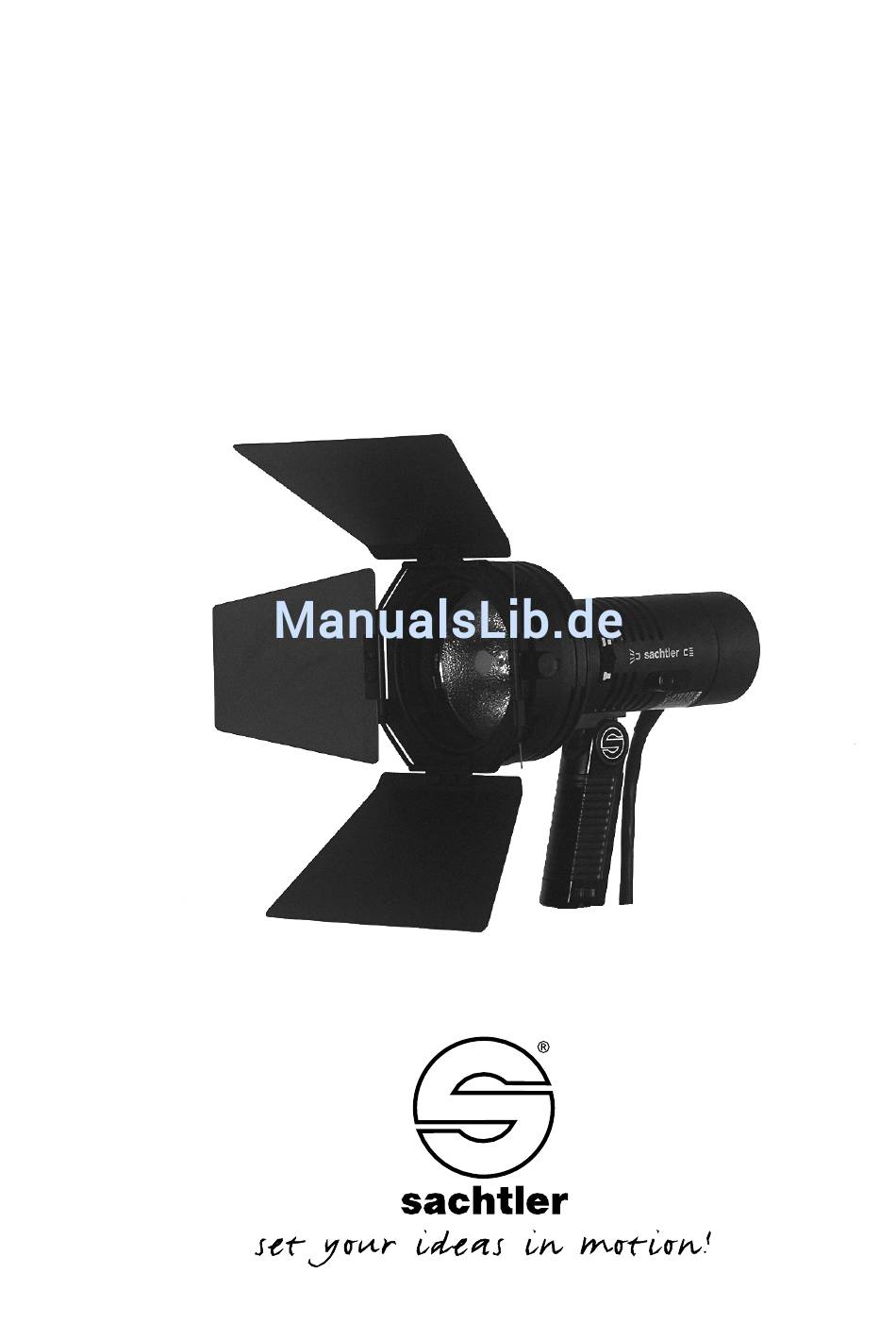

- Seite 1 Reporter 200 DI Manual Bedienungsanleitung Daylight luminaire 200W Tageslichtleuchte 200W...
- Seite 2 © by sachtler. Alle Rechte vorbehalten / All rights reserved Version: 4.0/12/03 Ausgabedatum / Issue date: 12/03 Bestellnr. / Order no.: lof10t130a sachtler GmbH & Co. KG Erfurter Strasse 16 Postfach / P.O.BOX 2039 D-85386 Eching D-85380 Eching Germany Germany...
-
Seite 3: Inhaltsverzeichnis
Table of contents / Inhaltsverzeichnis Table of contents Safety instructions ..............1 Properties ................2 Operation................2 3.1 Inserting the bulb ............2 3.2 Starting the luminaire ...........3 3.3 Dimming ...............3 3.4 Switching-off the luminaire...........3 3.5 Hot restrike..............4 3.6 First operation ..............4 3.7 Changing the bulb ............4 Service / Troubleshooting ............ - Seite 4 EC-Declaration of Conformity / EG-Konformitätserklärung - II -...
-
Seite 5: Safety Instructions
If the bulb is damaged or deformed by heat it has to be exchanged. ➪ The luminare must only be operated with Sachtler ballasts. ➪ It is only permissible to use the luminaire for professional operation. Children and unqualified persons are to be kept away from the operation of the device. -
Seite 6: Properties
Reporter 200DI Manual Properties The Sachtler Reporter 200 DI is designed to be used manually or on light stands. The luminaire must be operated with the Batronic 1, Batronic 2 or Silent 200. Ensure that the permissible operating position is maintained. -
Seite 7: Starting The Luminaire
3.2 Starting the luminaire Connect the cable to your mains-powered or battery- powered Sachtler ballast. Open the barndoor of the luminaire. After switching the ballast on, the green LED (Stand-by) must be illuminated. Now you can start the luminaire by either using the ballast or pushing the green push button on the luminaire itself. -
Seite 8: Hot Restrike
After opening the luminaire the bulb can be replaced. (see 3.1 Inserting the bulb). Service / Troubleshooting There are no serviceable parts inside. Use only genuine Sachtler replacement parts for replacement of damaged parts. Please use the following troubleshooting tips in case of malfunction: Problem Remedy... -
Seite 9: Technical Data
Manual Reporter 200DI Technical Data Construction: according to EN 60 598-2-17 Protective class: construction of housing according to class II, for reasons of RF-shielding the protective conductor is used. Light output: 2500 Lux spot, angle of half intensity 18° (5m distance) 500 Lux flood, angle of half intensity 40°... -
Seite 10: Warranty
Reporter 200DI Manual Important: The serial number given on the handle or SM socket must be submitted for all technical enqui- ries. 6. Warranty Warranty expires if: ➪ the luminaire was operated improperly or not in accordance with the specified technical data or ➪... -
Seite 11: Sicherheitshinweise
Brenner in Betrieb nehmen. ➪ Behandeln Sie die Leuchte vorsichtig. Nicht werfen! Eigenschaften Die Sachtler Reporter 200 DI ist als Hand- oder Stativleuchte konzipiert. Die Leuchte ist mit dem Batterievorschaltgerät (Batronic 1 oder Batronic 2) oder mit dem Netzvorschaltgerät (Silent 200) zu betreiben. -
Seite 12: Betrieb
Reporter 200DI Bedienungsanleitung +30° ± 80° Betrieb 3.1 Einsetzen des Brenners Beachten Sie zuerst die der Brennerverpackung beiliegen- den Hinweise des Brennerherstellers. ➪ Den Quarzglaskolben des Brenners nicht mit bloßen Fingern berühren. Verwenden Sie nur die dafür vorgesehenen Brennertypen: Philips MSR 200 HR Osram HMI 200 SE Leuchte öffnen. -
Seite 13: Starten Der Leuchte
3.2 Starten der Leuchte Verbinden Sie das Anschlußkabel mit dem entsprechenden batterie- oder netzgespeisten Sachtler-Vorschaltgerät. Das Vier-Flügel-Tor an der Leuchte öffnen. Nach dem Einschal- ten des Vorschaltgeräts muß die grüne Bereitschafts-LED an der Leuchtenrückseite leuchten. Jetzt kann die Leuchte wahlweise am Vorschaltgerät oder an der Leuchte durch... -
Seite 14: Heißzünden
Reporter 200DI Bedienungsanleitung 3.5 Heißzünden Auch im heißen Zustand kann der Brenner sofort wieder gezündet werden. Er erreicht seine volle Leistung nach einigen Sekunden. 3.6 Erstmalige Inbetriebnahme Während der ersten Betriebsstunden ist eine geringe Geruchsentwicklung normal und weist nicht auf fehlerhafte Funktion hin. -
Seite 15: Technical Specifications
Bedienungsanleitung Reporter 200DI Brenner auf Unversehrtheit und einwand- Die Bereitschafts-LED leuchtet, aber kein freien Sitz prüfen. Starten möglich: Brenner ist verbraucht, erneuern. Brenner verlischt nach mehreren Minuten Bei Batterie-Betrieb: Ladezustand des Betriebszeit und Dimmer steht auf Volleistung: Akkus an Hand der Indikatoren der Batronic überprüfen. -
Seite 16: Garantie
Reporter 200DI Bedienungsanleitung Wichtiger Hinweis: Die Seriennummer (zu finden im Handgriff bzw. auf der SM-Hülse) ist bei technischen Rückfragen unbedingt anzugeben. Garantie Der Garantieanspruch verfällt, wenn ➪ die Leuchte unsachgemäß oder außerhalb der spezifizierten technischen Daten betrieben wurde oder ➪ das Zündgerätegehäuse von einer nicht autorisierten Service-Stelle geöffnet wurde.
