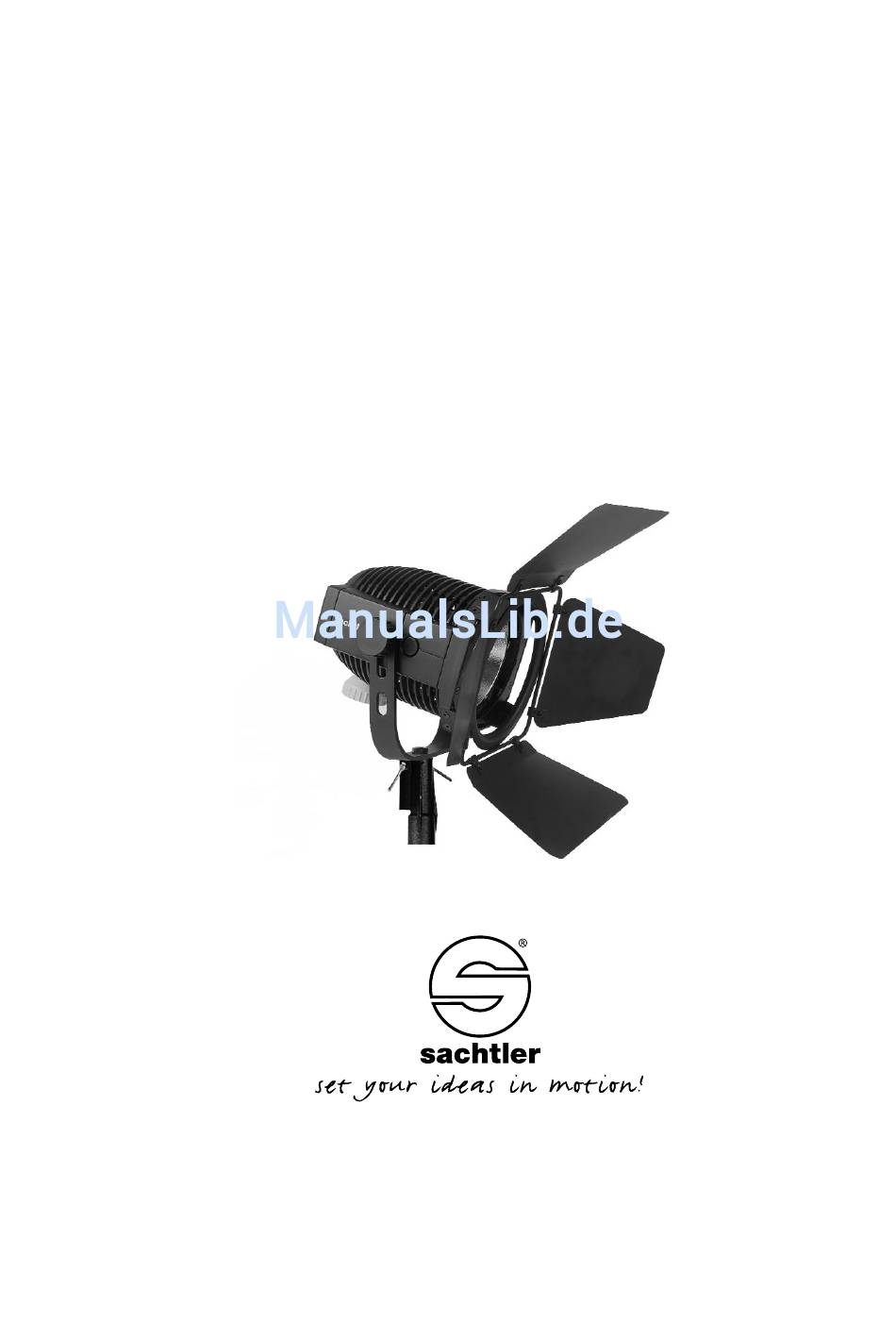

- Seite 1 Reporter 400 D Manual Bedienungsanleitung Daylight luminaire 400W Tageslichtleuchte 400W...
- Seite 2 © by sachtler. Alle Rechte vorbehalten / All rights reserved Version: 2.0/12/03 Ausgabedatum / Issue date: 12/03 Bestellnr. / Order no.: lof18t010a sachtler GmbH & Co. KG Erfurter Strasse 16 Postfach / P.O.BOX 12039 D-85386 Eching D-85380 Eching Germany Germany...
-
Seite 3: Inhaltsverzeichnis
Table of contents / Inhaltsverzechnis Table of contents Safety instructions ..............1 Properties ................2 Operation................2 3.1 Inserting the bulb ............2 3.2 Starting the luminaire ...........3 3.3 Dimming ...............3 3.4 Switching-off the luminaire...........4 3.5 Hot restrike..............4 3.6 First operation ..............4 3.7 Changing the bulb ............4 3.8 Changing the safety glass..........5 Service / Troubleshooting .............6 Technical specifications............6... - Seite 4 EC-Declaration of Conformity / EG-Konformitätserklärung - II -...
-
Seite 5: Safety Instructions
➪ ➪ Broken safety glass has to be replaced imidiately ! ➪ The luminare must only be operated with Sachtler ballasts. ➪ It is only permissible to use the luminaire for professional operation. Children and unqualified persons are to be kept away from the operation of the device. -
Seite 6: Properties
Reporter 400D Manual Properties The Sachtler Reporter 400 D is designed to be used on light stands. The luminaire must be operated with the electronic bal- last Netronic 400. If the luminaire is operated overhead, it can be secured at the yoke against dropping.Ensure that the per- missible operating position is maintained. -
Seite 7: Starting The Luminaire
Reporter 400D Diagram 1 3.2 Starting the luminaire Connect the cable to your mains-powered Sachtler ballast. Open the barndoor of the luminaire. After switching the bal- last on, the green LED (Stand-by) on the ballast must be illuminated. Now you can start the luminaire by either using the ballast or pushing the green push button on the lumi- naire itself. -
Seite 8: Hot Restrike
Reporter 400D Manual Please note: If you start a cold bulb, make sure you wait until it reaches its operating temperature, which is approx. 1 minute, before you switch the bulb off. Otherwise the bulb’s lifetime will be reduced. Hot restrike The hot bulb can be reignited immediately after usage and will reach its full output after only some seconds. -
Seite 9: Changing The Safety Glass
Manual Reporter 400D Cover Cross recessed screw Contact pin1 Reflector housing Focus housing Safety glass with silicon ring Diagram 2 Changing the safety glass The safety glass protects against UV radiation and against glass and bulb pieces caused by lamp damage. If the safety glass is noticable damaged (deep scratches or leaps), it has to be replaced. -
Seite 10: Service / Troubleshooting
Reporter 400D Manual Service / Troubleshooting There are no serviceable parts inside. Use only genuine Sachtler replacement parts for replacement of damaged parts. Please use the following troubleshooting tips in case of malfunction. Problem Remedy Stand-by LED on the ballast is not... -
Seite 11: Warranty
Manual Reporter 400D Weight of luminaire: 1950 g (4.3 lbs) Weight of 4-leaf barndoor: 680 g (1.5 lbs) Mounting: Standard socket 16/2, 16 mm (5/8 ”) (A2017) Variation: spigot 16/2, 16 mm (5/8 ”) (A2018) spigot 28, 28 mm (1 1/8 ”) (A1028) Connection: Schaltbau M1 (R400D) Veam (R400DV) -
Seite 13: Sicherheitshinweise
➪ Ersetze jede zerbrochene Scheibe! ➪ Der Brenner muß gewechselt werden, wenn dieser beschä- digt ist oder sich durch Wärme verformt hat. ➪ Die Leuchte darf nur an Vorschaltgeräten von Sachtler betrieben werden! ➪ Die Leuchte ist nur für den professionellen Betrieb zugelas- sen. -
Seite 14: Eigenschaften
Reporter 400D Bedienungsanleitung 2 Eigenschaften Die Sachtler Reporter 400 D ist als Stativleuchte konzipiert. Die Leuchte ist mit dem Netzvorschaltgerät Netronic 400 zu betrei- ben. Falls die Leuchte aufgehängt wird, gibt es die Möglichkeit über eine zweite Sicherung am Bügel die Leuchte gegen Herabfallen zu sichern. -
Seite 15: Starten Der Leuchte
Fokusgehäuses geführt werden um den Sicherheitsschalter zu schließen. 3.2 Starten der Leuchte Verbinden Sie das Anschlußkabel mit dem Sachtler- Vorschaltgerät. Das Vier-Flügel-Tor an der Leuchte öffnen. Nach dem Einschalten des Vorschaltgeräts muß die grüne Bereitschafts-LED am Vorschaltgerät leuchten. Jetzt kann die Leuchte wahlweise am Vorschaltgerät oder an der... -
Seite 16: Heißzünden
Reporter 400D Bedienungsanleitung Die Leuchte abkühlen lassen bevor sie wieder verpackt wird. Hinweis! Nach dem Starten eines kalten Brenners die Leuchte erst nach dem Erreichen der Betriebstemperatur des Brenners (ca. 1 Minute) wieder ausschalten. Andernfalls verkürzt sich die Lebensdauer des Brenners. Heißzünden Auch im heißen Zustand kann der Brenner sofort wieder ab.gezündet werden. -
Seite 17: Brennerwechsel
Bedienungsanleitung Reporter 400D Brennerwechsel Ist der Brenner beschädigt oder verformt muß er gegen einen neuen ausgewechselt werden. Das Vorschaltgerät ausschalten und die Leuchte vom Vorschaltgerät trennen. Die Leuchte mindestens 5 Minuten abkühlen lassen.➪ Achtung heißer Brenner! Nach dem Öffnen der Leuchte kann der Brenner (siehe 3.1. -
Seite 18: Technische Daten
Reporter 400D Bedienungsanleitung Fehler, Symptom Ihre Aktion Die Bereitschafts-LED am Vorschaltgerät Vorschaltgerät in Funktion? (Siehe leuchtet nicht auf: Bedienungsanleitung des Vorschaltgerätes) Leuchtenkabel auf Unversehrtheit und korrekten Anschluß zum Vorschaltgerät prüfen. Sicherheitsschalter an der Leuchte nicht geschlossen. Die Bereitschafts-LED leuchtet, aber kein Starten möglich: Brenner auf Unversehrtheit und einwand- freien Sitz prüfen. -
Seite 19: Garantie
Bedienungsanleitung Reporter 400D Zubehör: Kunstlichtfilter (F17032) Diffusor (D170) Verlängerungskabel 5 m Schaltbau (A1205S) Veam (A0405V) Verlängerungskabel 10 m Schaltbau (A1210S) Veam (A0410V) Wichtiger Hinweis: Die Seriennummer (zu finden auf dem Typenschild) ist bei technischen Rückfragen unbedingt anzugeben. 6 Garantie Der Garantieanspruch verfällt, wenn ➪... -
Seite 20: Anhang
Reporter 400D Manual / Bedienungsanleitung Appendix / Anhang Wiring diagram / Steckerbelegung - 16 -...
