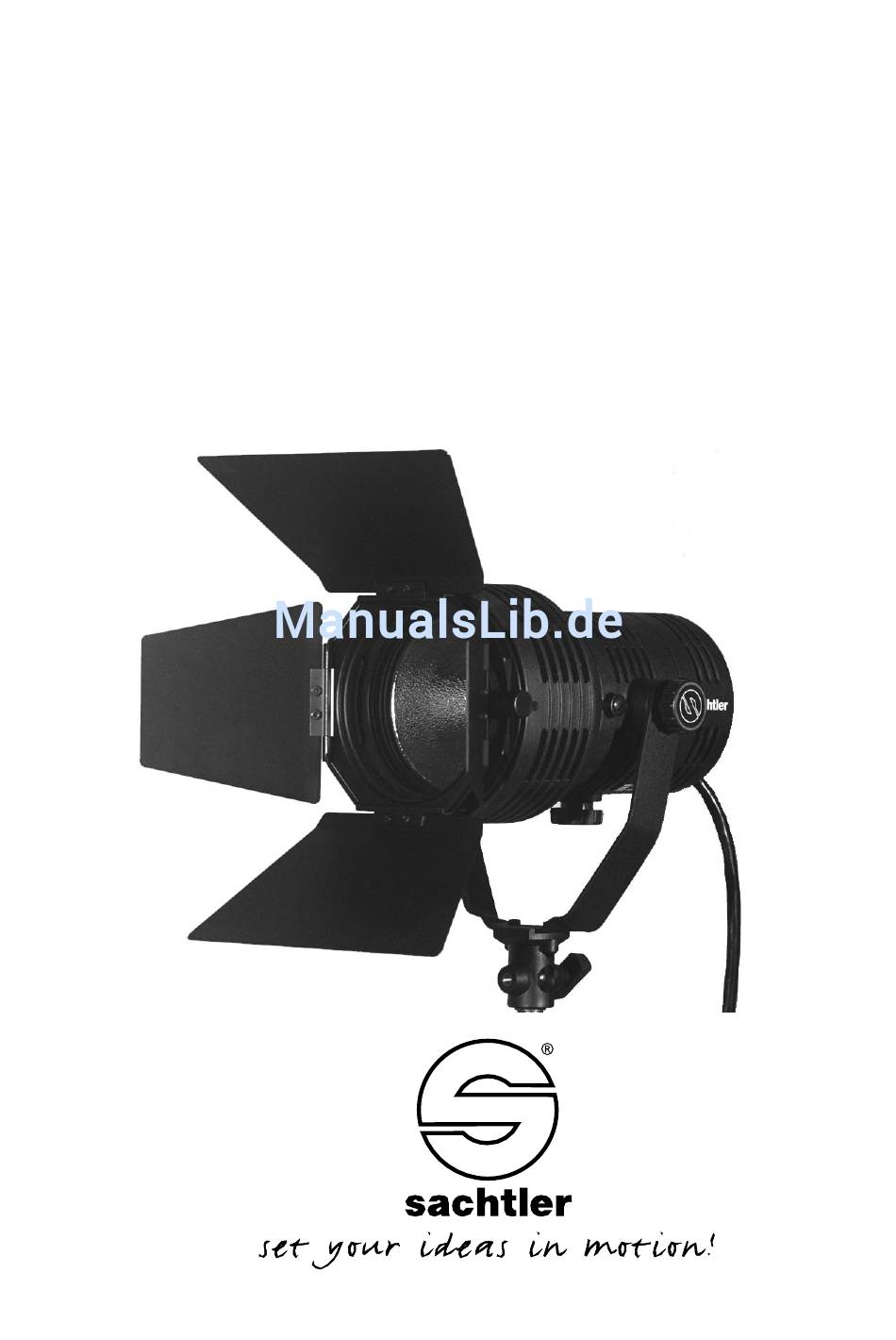

- Seite 1 Reporter 270DI Manual Bedienungsanleitung Daylight luminaire 270W Tageslichtleuchte 270W...
- Seite 2 © by sachtler. Alle Rechte vorbehalten / All rights reserved Version: 2.0/12/03 Ausgabedatum / Issue date: 12/03 Bestellnr. / Order no.: lof11t150a sachtler GmbH & Co. KG Erfurter Strasse 16 Postfach / P.O.BOX 2039 D-85386 Eching D-85380 Eching Germany Germany...
-
Seite 3: Inhaltsverzeichnis
Table of contents / Inhaltsverzeichnis Table of contents Safety instructions ..............1 Properties ................1 Operation................2 3.1 Inserting the bulb ............2 3.2 Starting the luminaire ...........2 3.3 Dimming ...............3 3.4 Switching off the luminaire ...........4 3.5 Hot restrike..............4 3.6 First operation ..............4 3.7 Changing the bulb ............4 Service / Troubleshooting .............5 Technical specifications............5... - Seite 4 EC-Declaration of Conformity / EG-Konformitätserklärung - II -...
-
Seite 5: Safety Instructions
➪ Handle with care! Do not pull or lift with the electrical cable! Do not dispose of! Properties The Sachtler Reporter 270DI is designed to be used manually or on light stands. ± 30° ± 80° Permissible operating position... -
Seite 6: Operation
3.2 Starting the luminaire Connect the cable to your mains-powered or battery- powered Sachtler ballast. Open the barndoor of the luminaire. After switching the ballast on, one or more LEDs (Stand-by) must be illuminated. Now you can start the lumi- naire by either using the ballast or pushing the green push button on the luminaire itself. -
Seite 7: Dimming
Manual Reporter 270DI In case of the Netronic 2, the mains powered Sachtler ballast, only the red LED will illuminate. Dimmer LED red LED yellow LED yellow LED green Start button Fokus knob 3.3 Dimming The luminaire can be dimmed either on the luminaire or alternatively on the ballast, by turning the knob. -
Seite 8: Hot Restrike
Reporter 270DI Manual 3.5 Hot restrike The hot bulb can be re-ignited immediately after usage and will reach its full output after only 1 - 2 seconds. 3.6 First operation During the first operating hours you will notice a slight odour coming from the fixture which should not be of any concern and which does not indicate any malfunction. -
Seite 9: Technical Data
Manual Reporter 270DI Technical Data Construction: according to EN 60 598-2-17 Protective Class: construction of housing according to class II, for reasons of RF-shielding the ground wire is used. Light output: 6000 Lux spot, angle of half intensity 18° (5m distance) 950 Lux flood, angle of half intensity 40°... -
Seite 10: Warranty
Reporter 270DI Manual Warranty Warranty expires if: ➪ the luminaire was operated improperly or not in accordance with the specified technical data or ➪ the ignitor’s housing was opened by unauthorised personnel. We reserve the right to make changes based on technical advances. -
Seite 11: Sicherheitshinweise
Betrieb fernzuhalten. ➪ Vorsicht Hochspannungszündimpuls! Nicht ohne einge- setzten Brenner in Betrieb nehmen. ➪ Behandeln Sie die Leuchte vorsichtig. Nicht werfen! Eigenschaften Die Sachtler Reporter 270DI ist als Hand- und Stativleuchte benutzt. ± 30° ± 80° Zulässige Betrieblage - 7 -... -
Seite 12: Betrieb
Gehäuse wieder gesichert. 3.2 Starten der Leuchte Verbinden Sie das Anschlußkabel mit dem entsprechenden batterie- oder netzgespeisten Sachtler-Vorschaltgerät. Das Vier-Flügeltor an der Leuchte öffnen. Nach dem Einschal- ten des Vorschaltgeräts muß mindestens eine LED an der Leuchtenrückseite leuchten. Beim Betreiben mit dem batte- riegespeisten Vorschaltgerät (Batronic 2) leuchten als... -
Seite 13: Dimmen
Bedingungsanleitung Reporter 270DI Beim Betrieb mit dem netzgespeisten Vorschaltgerät (Netronic 2) leuchtet als Bereitschaftsanzeige nur die rote LED an der Leuchtenrückseite. Dimmer LED rot LED gelb LED gelb LED grün Starttaster Fokussierung Jetzt kann die Leuchte wahlweise am Vorschaltgerät oder an der Leuchte durch Drücken des grünen Starttasters... -
Seite 14: Heißzünden
Reporter 270DI Manual .3.4 Ausschalten der Leuchte Ein nochmaliger Druck auf einen der grünen Taster schaltet die Leuchte ab. Die Leuchte mindestens 10 Minuten abkühlen lassen, bevor sie wieder verpackt wird. Hinweis! Nach dem Starten eines kalten Brenners die Leuchte erst nach dem Erreichen der Betriebstemperatur des Brenners (ca. -
Seite 15: Service / Fehlersuche
Bedienungsanleitung Reporter 270DI Service / Fehlersuche Im Gerät befinden sich keinerlei zu wartende Teile. Die folgende Fehlersuchtabelle soll helfen, einen eventuellen Fehler einzu- grenzen: Fehler, Symptome Ihre Aktion Die Bereitschafts-LED leuchtet nicht auf: Vorschaltgerät in Funktion? Leuchtenkabel prüfen auf Unversehrtheit und korrekten Anschluß... -
Seite 16: Garantie
Reporter 270DI Bedienungsanleitung Fassung: (A2750) Brennertyp: FaX 1.5 - 3x1 Leuchtengewicht: Osram HMI 250 SE1500 g Gewicht 4-Flügeltor: 260 g Mechanischer Anschluß: Hülse 16 mm Zubehör: Kunstlichtfilter 2/3200 (F2032) Diffusor 2 (D2000) Verlängerungskabel 5 m (A2750) Verlängerungskabel 10 m (A2700)
