Seite 5
Inhalt Pflege und Wartung Gehäuse ..............10 Bandberührende Teile ..........10 Technische Daten Steckernetzteil NT 675 ..........12 Dt 3201..............12...
Netzstecker an das Wechselspannungsnetz 220 V … 230 V (± 10 %), 50 Hz … 60 Hz anschließen. Netzteil-Anschlußstecker für Dt 3201 in ac 9 V~-Buchse (Gerä- terückseite) stecken. Wollen Sie den Stecker des Gerätes lösen, drücken Sie (z.B. mit einem Kugelschreiber) den Rasthaken in Richtung Steckerkörper...

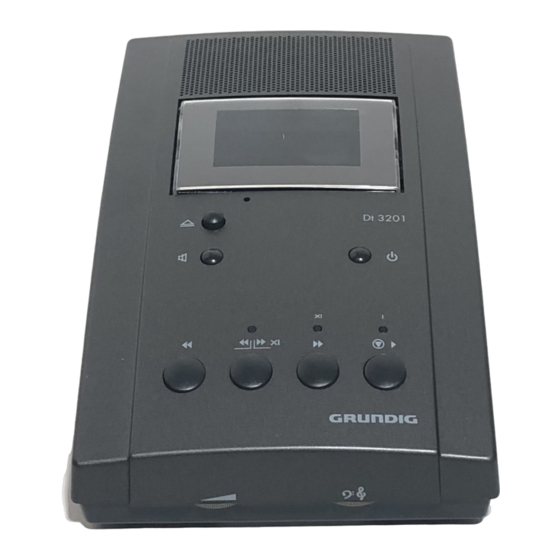

Vorbereitung Ein-/Ausschalten Mit der Taste des Gerätes. Betriebs-Anzeige leuchtet Nur bei gezogenem Netzstecker des Netzteils ist das Gerät und das Netzteil vom Wechselspannungsnetz getrennt! Steno-Cassettenfach Steno-Cassettenfach bei Stopp öffnen. Steno-Cassette – mit geschlossener Seite voraus und Beschriftung lesbar – ins Cassettenfach einschieben. Steno-Cassettenfach von Hand schließen.
Wiedergabe … über den Geräte-Lautsprecher: Lautsprecher-Taste eingerastet. … über Zubehör: z.B. Kleinhörer 556, Doppelsystemhörer 560, Kopfhörer 561 oder Akustikkoppler AKS 20. Lautsprecher-Taste ausgerastet. Hinweis: Die Wiedergabelautstärke über das Kopfhörer-Zubehör ist auf maximal 85 dB (A) begrenzt. Start und Stopp ... mit Stopp-Taste am Gerät: Gerät in Betriebsart »Stopp«: Taste drücken = Wiedergabe-Start.
Wiedergabe Wiedergabe-Tempo … mit Tempo-Einsteller (Geräteunterseite); rastet in Mittelstellung (Normalgeschwindigkeit). Das Wiedergabe-Tempo können Sie bei angeschlosse- nem Fußschalter 535 oder Handschalter 541 verändern. Kurzrücklauf … mit Kurzrücklauf-Einsteller (Geräteunterseite) können Sie die Kurzrücklaufzeit von + "unbegrenzt" (entspricht Rückspulen) bis – "minimal" einstellen. Kurzrücklauf starten mit Fußschalter 535, oder Handschalter 541.
Vor- und Rückspulen Vorspulen Rückspulen Beenden; oder automatisch am Bandende bzw. Bandanfang. Suchlauf Automatisches Auffinden der bei Aufnahme gesetzten Briefendemarkierungen; Tasten gleichzeitig oder nacheinander antippen: … vorwärts Die Suchlauf-Anzeige leuchtet während des Suchlaufs … rückwärts Der Suchlauf stoppt beim nächsten Briefendsignal. Suchlauf vorzeitig beenden.
Löschen Längere Textpassagen oder komplette Steno-Cassette löschen: Band an gewünschte Bandstelle spulen. Aus Betriebsart Stopp Drücken (ca. 2 Sek.) bis Signalton, anschließend zusätzlich zum "Schnellöschen" rückwärts antippen oder zum "Schnellöschen" vorwärts antippen. Schnellösch-Anzeige leuchtet. Beenden oder automatisch am Bandende/Bandanfang. Steno-Cassette außerhalb des Gerätes löschen: mit Löschmagnet 616 (Zubehör).
Fußschalter 535 Anschließen Stecker des Fußschalters in die Buchse stecken. Bedienung Den Fußschalter können Sie mit beiden Füßen bedienen. Der jeweils freie Fuß kann auf dem Mittelteil abgestellt werden. Schaltmöglichkeiten: Rechte Klappe = Start linke Klappe = Kurzrücklauf. Start: Die Start-Taste können Sie zum Rasten oder zum Tasten verwen- den.
Pflege und Wartung Gehäuse Nur mit weichem, staubbindendem Lappen reinigen. Polier- und Reinigungsmittel könnten die Oberfläche beschädigen. Bandberührende Teile Von Zeit zu Zeit sollten Sie diese Teile im Steno-Cassettenfach auf Verschmutzung durch Bandabrieb überprüfen. Für die Reinigung empfiehlt sich ein mit Reinigungsbenzin getränk- tes Wattestäbchen.
Seite 14
Pflege und Wartung Stand by Wählen Sie länger als 10 Minuten keine Funktion, so schaltet das Gerät in "Stand by". Die "Bandberührenden Teile" sind danach vom Band gelöst. Das Gerät bleibt funktionsbereit. Reparaturhinweis für Netzteil NT 675 und NT 682 Es sind ausschließlich Original-Ersatzteile zu verwenden.
