S+S REGELTECHNIK PREMASREG 11D Serie Bedienungs- Und Montageanleitung
Druck- und differenzdruckmessumformer ⁄ -schalter, zur volumenstromanzeige mit display
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
6000-A010-0000-2XX 1048 V203 01 ⁄ 2022
11Dx - I - U ⁄ W
PREMASREG
®
D
Bedienungs- und Montageanleitung
Druck- und Differenzdruckmessumformer ⁄ -schalter,
zur Volumenstromanzeige mit Display
G
Operating Instructions, Mounting & Installation
Pressure and differential pressure transducer ⁄ switch,
for volume flow rate indication with display
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de
®

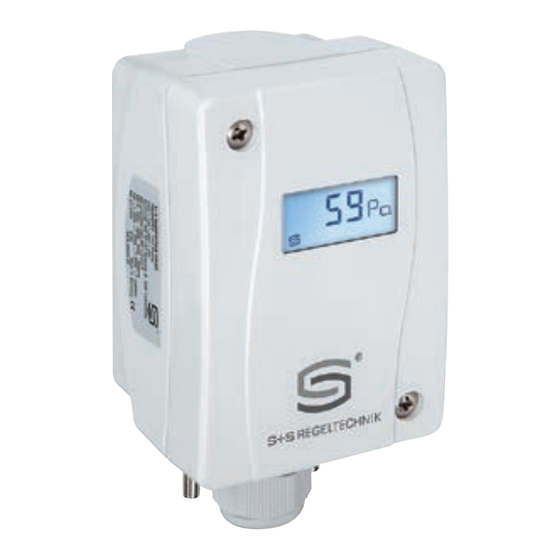

PREMASREG
11Dx - I - U ⁄ W
mit beleuchtetem Display
with illuminated display
CARTONS
ET EMBALLAGE
PAPIER À TRIER
Inhaltsverzeichnis
Verwandte Anleitungen für S+S REGELTECHNIK PREMASREG 11D Serie
Inhaltszusammenfassung für S+S REGELTECHNIK PREMASREG 11D Serie
- Seite 1 Volumenstromanzeige mit Display Operating Instructions, Mounting & Installation Pressure and differential pressure transducer ⁄ switch, for volume flow rate indication with display S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄ 5 19 47- 0 ET EMBALLAGE mail@SplusS.de...
- Seite 2 11Dx - I - U ⁄ W PREMASREG ® PREMASREG ® 11Dx - I - U ⁄ W Maßzeichnung Dimensional drawing 13.9 M16x1.5 37.4 73.5 ® ® Schaltbild PREMASREG 11Dx - I - U ⁄ W Schematic diagram PREMASREG 11Dx - I - U ⁄ W Stecker für Display Plug for display min.
-
Seite 3: Technische Daten
PREMASREG ® 11Dx - I - U ⁄ W Der elektronische Drucksensor und -schalter PREMASREG ® 11Dx - I - U ⁄ W ist mit Messfunktionen für Volumenstrom, Differenzdruck und Filter- überwachung auf Basis der Druckmessung in sauberer Luft ausgestattet. Die Geräte enthalten einen schaltenden Ausgang, einen stetigen Ausgang und ein hintergrundbeleuchtetes Display zur Einstellung des Schaltpunktes und Anzeige der IST-Werte. -
Seite 4: Überwachungsarten
PREMASREG ® 11Dx - I - U ⁄ W ÜBERWACHUNGSARTEN: Montageschema Unterdruck: P1 (+) wird nicht angeschlossen, ist luftseitig offen gegen Atmosphäre P2 (–) Anschluss im Kanal Filter: P1 (+) Anschluss vor dem Filter P2 (–) Anschluss nach dem Filter Ventilator: P1 (+) Anschluss nach dem Ventilator P2 (–) Anschluss der Ventilatordüse Die Druckanschlüsse sind am Druckmessumformer mit... - Seite 5 PREMASREG ® 11Dx - I - U ⁄ W ® ® PREMASREG 11Dx - U ⁄ W PREMASREG 11Dx - I ⁄ W (MB: 0 ... + xx Pa) (MB: 0...+ xx Pa) Nach erfolgreicher Nullpunktkalibrierung beträgt der Nach erfolgreicher Nullpunktkalibrierung beträgt die Ausgangsspannung (bei Mittelstellung des Offsetreglers) Ausgangsstrom (bei Mittelstellung des Offsetreglers) 0 V bei O Pa Druckdifferenz!
- Seite 6 PREMASREG ® 11Dx - I - U ⁄ W Inbetriebnahme Nullpunktkalibrierung: Konfiguration der Messfunktion: min. max. min. max. min. max. min. max. Stecker für Display Stecker Stecker Display Display min. max. min. max. Offset-Korrektur Offset Offset Stecker siehe Grafik OFFSET OFFSET Display ca.
- Seite 7 PREMASREG ® 11Dx - I - U ⁄ W Inbetriebnahme Einstellen der Parameter: Typ 0: Volumenstrom k-Faktor von 1 bis 5000 EBM-PAPST Je nach Hersteller werden die k-Faktoren ZIEHL-ABBEG unterschiedlich berechnet. Daher ist es / 0,7746 GEBHARDT notwendig die jeweilige Berechnungs formel / 0,7746 ROSENBERG bei der Eingabe heranzuziehen:...
-
Seite 8: Volumenstrom-Anzeige Im Display
PREMASREG ® 11Dx - I - U ⁄ W Inbetriebnahme Volumenstrom-Anzeige im Display: 1. Zeile zeigt den Volumenstromwert 2. Zeile zeigt die dazugehörige Einheit Bei Aktivierung des Relaisausgangs (DIP 3 = on) wird in der zweiten Zeile zusätzlich der Schaltzustand des Relais dargestellt : ○... -
Seite 9: D Wichtige Hinweise
Wichtige Hinweise Die Einbaulage ist beliebig. Der Spannungsausgang ist kurzschlussfest, ein Anlegen einer Überspannung am Spannungsausgang zerstört das Gerät. Die Druckbereiche (Messbereiche) sind auf dem Geräteetikett angeben. Bei Messdrücken außerhalb dieses Bereiches kommt es zu Fehlmessungen, zu erhöhten Abweichungen oder es kann zur Zerstörung des Druckmessumformer führen. –... -
Seite 10: Technical Data
PREMASREG ® 11Dx - I - U ⁄ W The electronic PREMASREG ® 11Dx - I - U ⁄ W pressure sensor and switch is equipped with measuring functions for volume flow rate, differential pressure and filter monitoring based on pressure measurement in clean air. The devices are fitted with one switching output, one continuous output and one backlit display for setting the switchpoint and displaying the ACTUAL values. -
Seite 11: Accessories
PREMASREG ® 11Dx - I - U ⁄ W TYPES OF MONITORING: Mounting diagram Negative pressure: P1 (+) is not connected, but open to the atmosphere P2 (–) connection inside of duct Filter: P1 (+) connection upstream of filter P2 (–) connection downstream of filter Ventilator: P1 (+) connection downstream of ventilator P2 (–) connection for the ventilator nozzle... - Seite 12 PREMASREG ® 11Dx - I - U ⁄ W ® ® PREMASREG 11Dx - U ⁄ W PREMASREG 11Dx - I ⁄ W (MB: 0 ... + xx Pa) (MB: 0...+ xx Pa) After successful zero point calibration, the output current After successful zero point calibration, the output voltage is 0 V at 0 Pa pressure difference (with the offset knob is 4 mA at 0 Pa pressure difference (with the offset knob...
- Seite 13 PREMASREG ® 11Dx - I - U ⁄ W Commissioning Zero point calibration: Configuring the measuring function: min. max. min. max. min. max. min. max. Plug for display Stecker Plug Display display min. max. min. max. Offset correction Offset Offset Plug see graph OFFSET...
-
Seite 14: Setting The Parameters
PREMASREG ® 11Dx - I - U ⁄ W Commissioning Setting the parameters: Type 0: Volume flow rate K factor from 1 to 5000 EBM-PAPST Depending on the manufacturer, the k factors ZIEHL-ABBEG are calculated differently. Therefore, /0.7746 GEBHARDT it is necessary to use the corresponding /0.7746 ROSENBERG calculation formula to enter data:... - Seite 15 PREMASREG ® 11Dx - I - U ⁄ W Commissioning Volume flow rate indication on display: 1st line shows the volume flow rate value 2nd line shows the corresponding unit When the relay output is activated (DIP 3 = on) the switching status of the relay is also displayed in the second line: ○...
-
Seite 16: Supply Voltage
Important notes This device can be installed in any position. The voltage output is short-circuit proof. Applying overvoltage at the voltage output will destroy this device. Pressure ranges are indicated on the device label. Applying measuring pressures beyond that range will cause incorrect measurements and increased devi- ations or may destroy the pressure measuring transducer. - Seite 17 Zubehör Zubehör Accessories Maßzeichnung ASD - 06 Maßzeichnung ASD - 07 Dimensional drawing Dimensional drawing ø16 ø25 ø6.0 ø6 ø6 ø6.5 ASD - 06 ASD - 07 Anschluss-Set Anschlussnippel Connection set Connection nipple...
- Seite 18 Zubehör Zubehör Accessories WS-04 Wetter- und Sonnenschutz (optional) Weather and sun protection hood (optional)
- Seite 19 Nachdruck, auch auszugsweise, nur mit Genehmigung der S+S Regeltechnik GmbH. Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. Irrtümer und technische Änderungen vorbehalten. Alle Angaben entsprechen unserem Kenntnisstand bei Veröffentlichung. Sie dienen nur zur Information über unsere Produkte und deren Anwendungsmöglichkeiten, bieten jedoch keine Gewähr für bestimmte Produkteigenschaften.
- Seite 20 11Dx - I - U ⁄ W PREMASREG ®...
