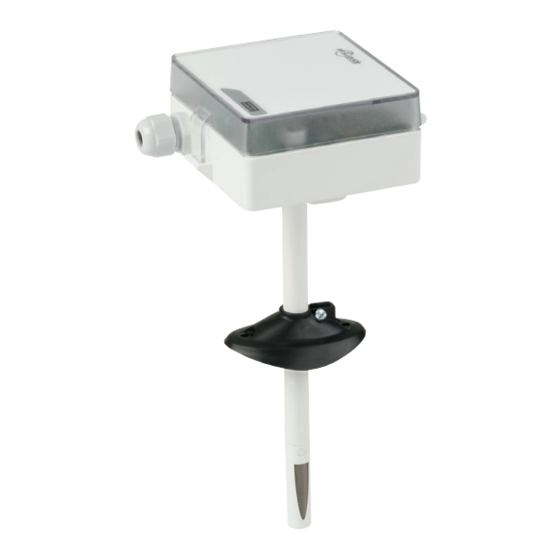

Duct humidity temperature sensor model A2G-70
Kanalfeuchtetemperaturfühler Typ A2G-70
Sonde de température et d'humidité pour gaines type A2G-70
Sensor de temp. para medición de humedad en conductos A2G-70
Sonda di umidità temperatura in condotta modello A2G-70
Duct humidity
model A2G-70,
Operating instructions
Betriebsanleitung
Mode d'emploi
Manual de instrucciones
Instruzioni per l'uso
temperature sensor
air2guide T+H
GB
D
F
E
I
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für WIKA A2G-70
Inhaltszusammenfassung für WIKA A2G-70
- Seite 1 Duct humidity temperature sensor model A2G-70 Kanalfeuchtetemperaturfühler Typ A2G-70 Sonde de température et d'humidité pour gaines type A2G-70 Sensor de temp. para medición de humedad en conductos A2G-70 Sonda di umidità temperatura in condotta modello A2G-70 Duct humidity temperature sensor...
- Seite 2 3 - 10 Betriebsanleitung Typ A2G-70 Seite 11 - 18 Mode d'emploi type A2G-70 Page 19 - 26 Manual de instrucciones modelo A2G-70 Página 27 - 34 Instruzioni per l'uso modello A2G-70 Pagina 35 - 42 WIKA operating instructions air2guide model A2G-70...
- Seite 11 Sicherheitshinweise Beschreibung Technische Daten und bestimmungsgemäße Verwendung Installation Inbetriebnahme / Elektrische Anschlüsse Lagerung Wartung und Reinigung Reparaturen Entsorgung Abmessungen Warnung! Dieses Symbol warnt Sie vor Handlungen, die Schäden an Personen oder am Gerät verursachen können. WIKA Betriebsanleitung air2guide Typ A2G-70...
-
Seite 12: Allgemeines
Montieren und nehmen Sie den Kanalfeuchtetemperaturfühler nur in ■ Betrieb, wenn Sie mit den zutreffenden landesspezifischen Richtli- nien vertraut sind und die entsprechende Qualifikation besitzen. 3. Beschreibung Diese Betriebsanleitung ist gültig für den Typ: Kanalfeuchtetemperaturfühler Typ A2G-70 Datenblatt TE 62.91 WIKA Betriebsanleitung air2guide Typ A2G-70... - Seite 13 ±3 % zwischen 20 … 80 % rF Temperatur: ±1 % zwischen 5 … 45 °C Zulässige Temperaturen Umgebung: -20 … +70 °C Fühlerspitze: max. 60 °C Schutzart IP 65 nach EN 60529 / lEC 529 (Anschlusskopf) WIKA Betriebsanleitung air2guide Typ A2G-70...
-
Seite 14: Installation
4 ... 20 mA, Bürde <500 Ohm bei DC 24 V - Temperatur: 4 ... 20 mA, Bürde <500 Ohm bei DC 24 V 5. Installation Der Kanalfeuchtetemperaturfühler Typ A2G-70 kann wahlweise mittels Montageflansch oder Schrauben direkt am Lüftungskanal befestigt werden. WIKA Betriebsanleitung air2guide Typ A2G-70... -
Seite 15: Inbetriebnahme / Elektrische Anschlüsse
Hinweis Falls nur der Feuchteausgang verwendet wird, muss "U 15-24 V= (Temp.)" auf "U 15-24 V= (rF/rH)" gebrückt und der Temperaturausgang "GND / Temp Out 4 ... 20 mA" auf "GND" der Spannungsversorgung gebrückt werden. WIKA Betriebsanleitung air2guide Typ A2G-70... -
Seite 16: Elektrischer Anschluss
Jegliche Berührung der empfindlichen Feuchtesensoren ist zu unterlas- sen und führt zum Erlöschen der Gewährleistung. Beim Einsatz in aggressiven Gasen kann ein vorzeitiges Nachkalibrie- ren oder ein Feuchtesensortausch notwendig werden. Eine solche Nachkalibrierung oder etwaiger Sensortausch fallen nicht unter die Gewährleistung. WIKA Betriebsanleitung air2guide Typ A2G-70... -
Seite 17: Lagerung
Reparaturen sind nur vom Hersteller oder entsprechend geschultem Personal durchzuführen. Weitere technische Daten entnehmen Sie bitte dem WIKA Datenblatt TE 62.91. 10. Entsorgung Entsorgen Sie Gerätekomponenten und Verpackungsmaterialien entsprechend den einschlägigen landesspezifischen Abfallbehand- lungs- und Entsorgungsvorschriften. WIKA Betriebsanleitung air2guide Typ A2G-70... -
Seite 18: Abmessungen
