Schritt 17
KS26 ctr
(12)
(6)

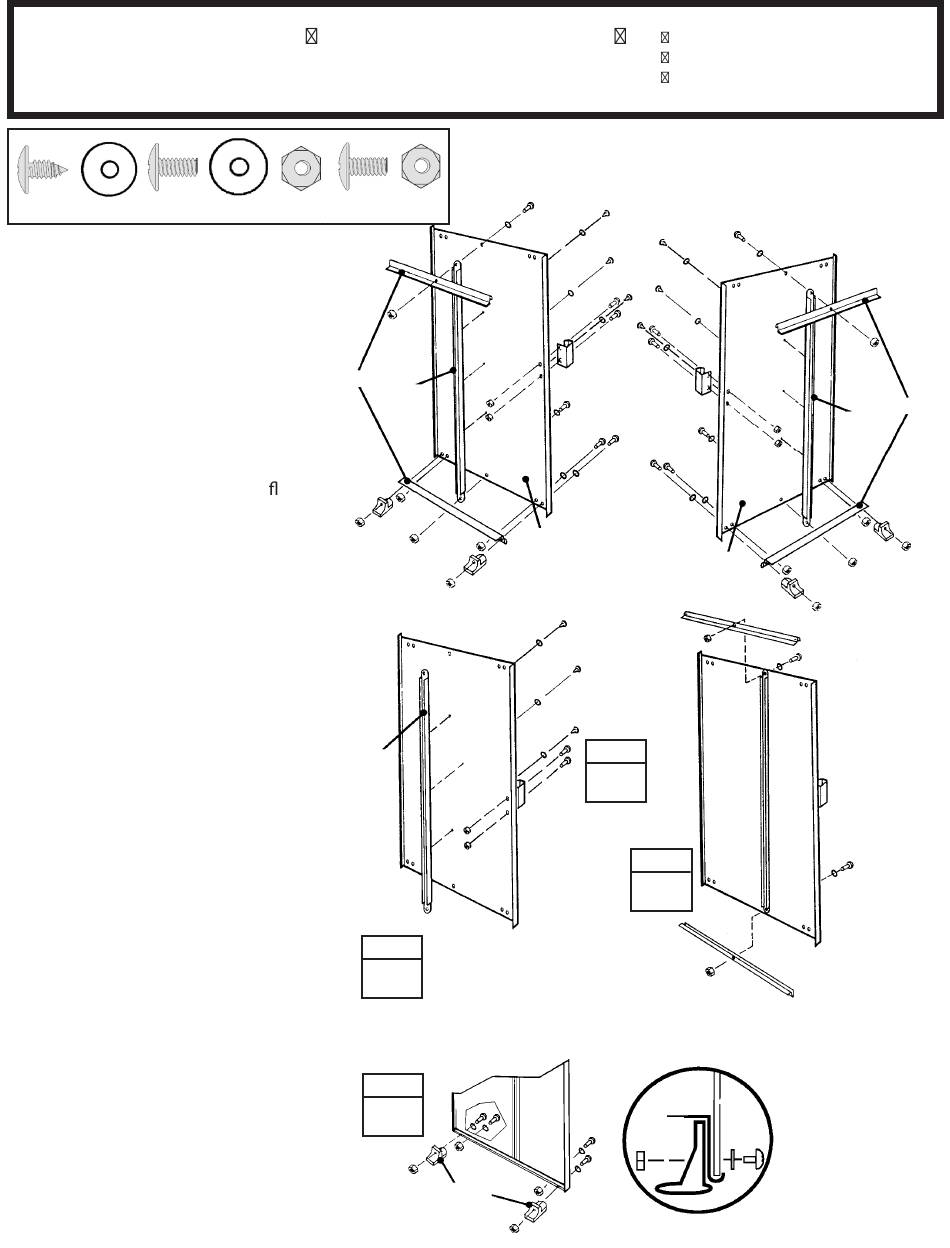

Die Schritte beschreiben die Montage
der rechten Tür. Zur Montage der
linken Tür verfahren Sie genauso.
Gehen Sie wie folgt vor:
1
Befestigen Sie den Griff wie
gezeigt mit 2 Schrauben an der Tür.
2
Die vertikale Türversteifung
gegen die Mitte der Türinnen äche
halten und die Schraube drehen, um
die vertikale Türversteifung und die
mittlere Türversteifung festzulegen.
Mit der Tür über und unter der
mittleren Verbindung mit 2 Schrauben
befestigen.
3
Eine horizontale Türversteifung
auf die Oberkante und Unterkante
setzen und mit 1 Schraube in der
Mitte befestigen.
4
Die unteren Türführungen und
Schrauben wie gezeigt befestigen.
5
Schritt 1 bis 4 für die linke Tür
wiederholen.
Hierzu benötigen Sie folgende Teile
Montage der Türen
(4)
10498
6301
66382
66382
6301
SCHRITT
2
SCHRITT
4
66382
26
10484 rechte und linke Türen (2)
10498 horiz. Türversteifung (4)
6301 vertik. Türversteifung (2)
66045
66045
10484
rechte Tür
SCHRITT
1
66045
SCHRITT
3
Endansicht
Horiz.
Türversteifung
Führung
6301
66382
10484
66382
linke Tür
10498
10498
Tür
U-Scheibe
10498
