Schritt 13
IW24-GE
Die Dachpaneele werden am besten
mit einer Stufenleiter montiert.
Beginnen Sie mit der Installation
der Dachpaneele auf der hinteren,
rechten Seite. Alle Dachschrauben
müssen mit einer U-Scheibe unterlegt
werden.
HINWEIS
Überprüfen Sie die Diagonalen
im Gerätehaus und stellen Sie
sicher, dass das Haus
rechtwinklig ist. Dadurch passen
die Dachpaneele besser und die
Bohrungen decken sich.
1
Die Dachpaneele nach ihrer
Nummer sortieren. Beachten Sie die
zu installierende Reihenfolge und
Position.
2

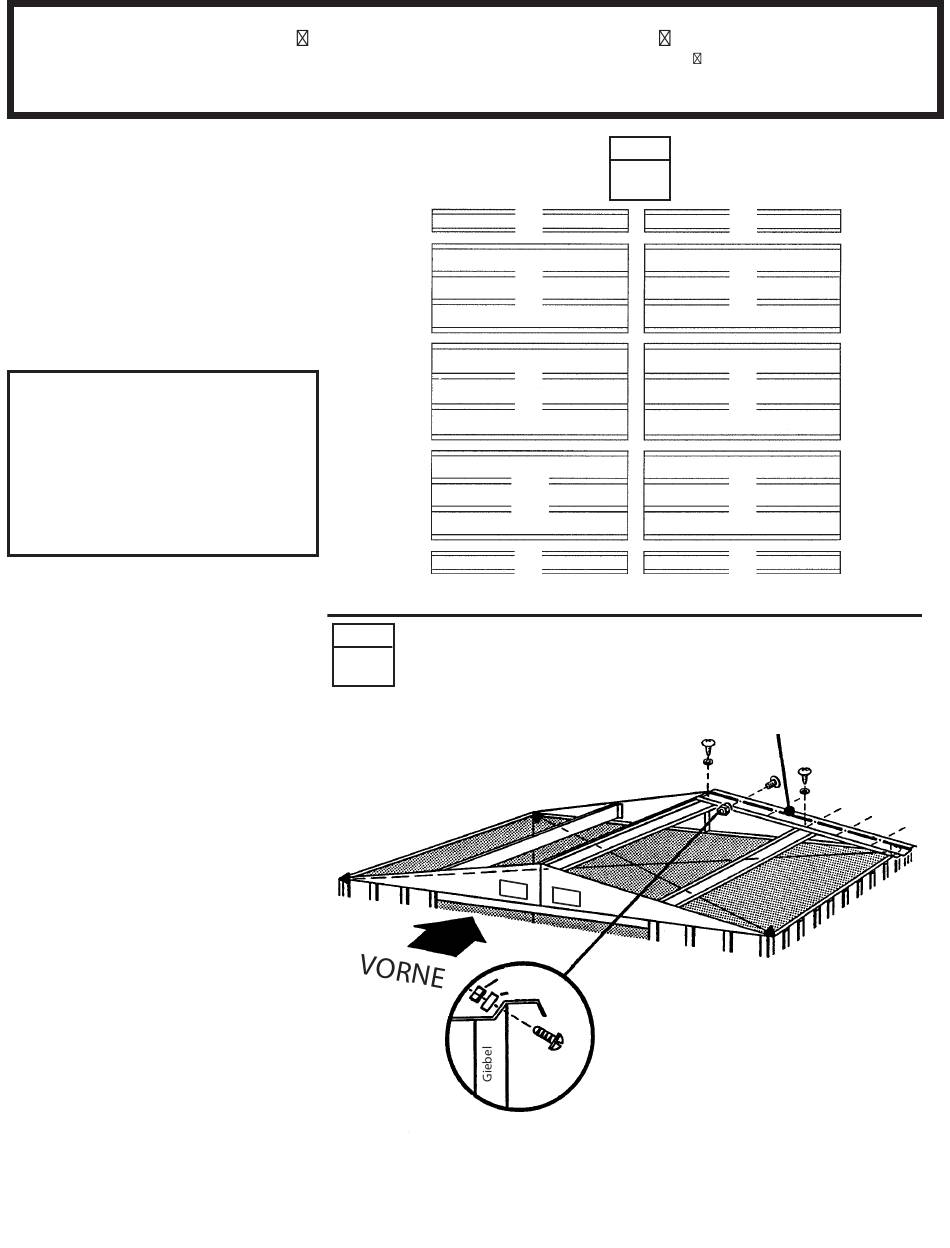

Ein rechtes Dachpaneel gegen
die hintere rechte Ecke legen und
mit 5 selbstschn. Schrauben und
Schrauben am Giebel und den
Dachträgern mit 2 Schrauben
befestigen. Zu diesem Zeitpunkt
das untere Ende der Paneele noch
nicht an den seitlichen Dachrahmen
befestigen.
Hinweis: Zur richtigen Ausrichtung
befolgen Sie bitte die angegebene
Befestigungsreihenfolge.
Hierzu benötigen Sie folgende Teile
Rechtes Dachpaneel
8467
9978
7875
9978
8466
SCHRITT
2
22
SCHRITT
1
2
6
8
10
4
VORNE
o
o
o
o
Mutter
U-Scheibe
Schraube
8466 Dachpaneel, rechts (1)
8466
1
9978
5
7875
7
9
9978
3
8467
8466 Dachpaneel, rechts
6
7
1
2
3
4
5
