Schritt 7
IW18-GE
D i e H a u p t r a h m e n s t ü t z t d i e
Seitenwände und stellt eine Fläche zur
Befestigung der Giebel zur Verfügung,
die das Dach tragen.

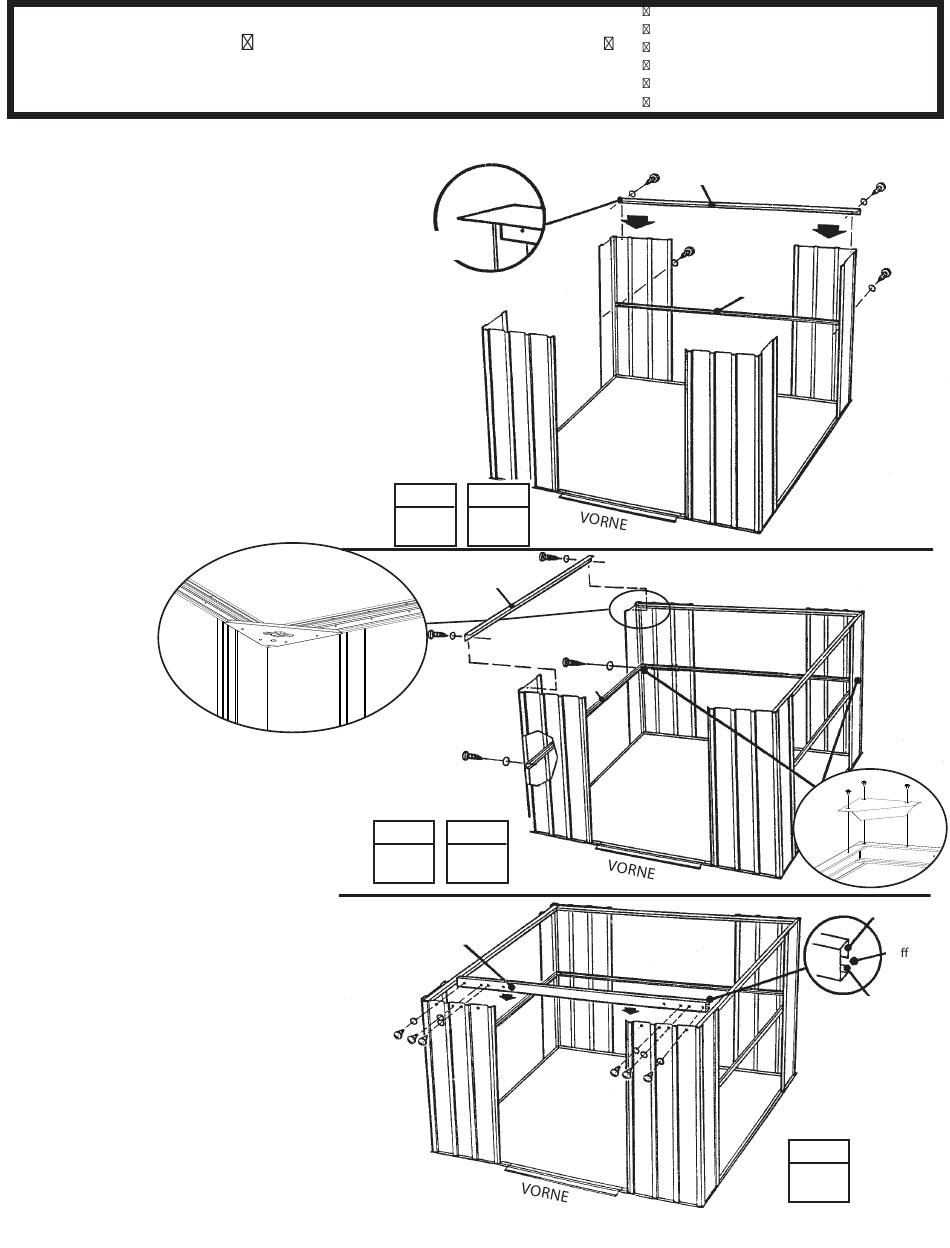

1
Den hintere Dachrahmengruppe
mit selbstschn. Schrauben entlang
der oberen Rückwand befestigen.
2
Die hintere Wandführungs-
gruppe mit selbstschn. Schrauben
entlang der Mitte der Rückwand
befestigen.
3
Die seitlichen Dachrahmen mit
selbstschn, Schrauben auf der Innenseite
oben entlang der Seitenpaneele
befestigen. Die seitlichen Dachrahmen
müssen an den Ecken über die hinteren
Dachrahmen hinausstehen.
4
Die Seitenwandführungen mit
selbstschn. Schrauben entlang der
Mitte der Seitenpaneele befestigen.
Die Überstände in den hinteren Ecken
mit Schrauben befestigen.
5
Die Türlaufschienengruppe mit
selbstschn. Schrauben entlang der
Oberseite der vorderen Wandpaneele
befestigen. Siehe Zeichnung.
Hierzu benötigen Sie folgende Teile
Rahmen
Dachrahmen
m ü s s e n n a c h
innen zeigen
9991
6615
9387
SCHRITT
SCHRITT
SCHRITT
1
2
9991
9990
SCHRITT
3
4
9378
16
Türlaufschienengruppe (1)
hintere Dachrahmengruppe (1)
seitl. Dachrahmengruppe (2)
hintere Wandführungsgruppe (1)
Seitlichewandführungsgruppen (2)
6481 Winkel (2)
6615
9924
6481
9990
SCHRITT
5
9924
Langer
S c h e n k e l
oben
Ö nung
nach
innen
Kurzer
Schenkel
unten
