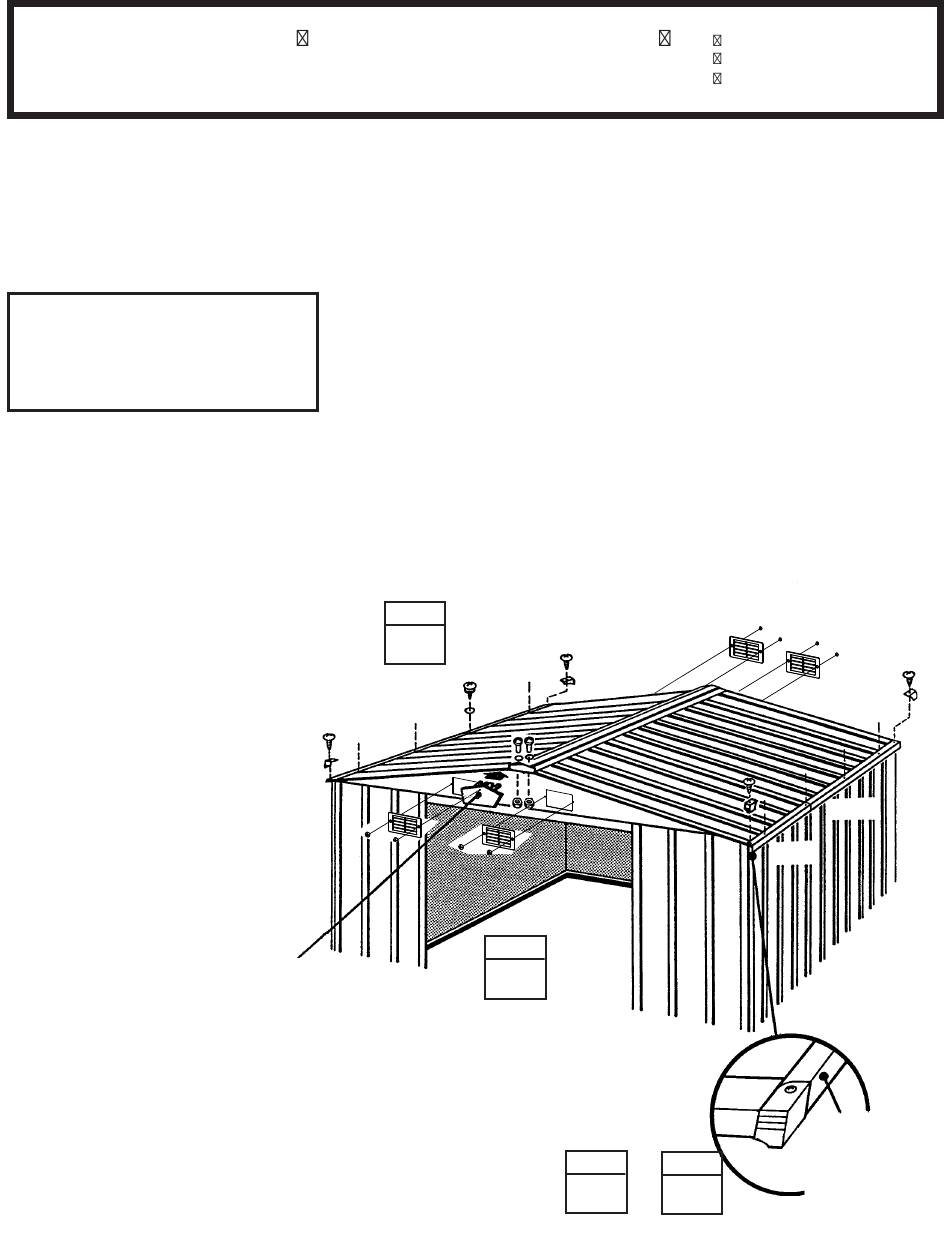

Schritt 16
IW27-GE
1
Befestigen Sie den rechten und
linken Dachrand mit Schrauben an
jeder Paneelüberlappung am unteren
Ende der Dachpaneele.
HINWEIS
Beide Abdeckungen werden mit
einer einzigen Schraube an der
Überlappung befestigt.
2
Biegen Sie den unteren Flansch
des seitlichen Dachrahmens an der
Ecke mit Daumen und Zeigefinger
so weit nach innen, daß die rechten
und linken Dachrandabschlüsse auf
die rechten und linken Ecken passen.
3
Die Dachrandabschlüsse mit
einer Schraube an den seitlichen
Dachrändern befestigen.
4
Dachpaneelrippen, Firstblenden
und Firstabdeckungen mit Schrauben
und Muttern zusammen befestigen.
Hierzu benötigen Sie folgende Teile
Dachränder
SCHRITT
1
Dachrand
8836
Firstblende
8485
SCHRITT
4
Dachrandabschluss
SCHRITT
2
25
8485 Dachrand, links (2)
8836 Dachrand, rechts (2)
66847 Belüftungsgiebel (4)
8836
8485
Flansch nach
innen umbiegen,
SCHRITT
so daß er in den
Dachrandabschluß
3
hineinpaßt
