Schritt 3
IW14-GE
Dachbalken verbinden die 2 Giebel
und stützen die Dachplatten. Die
Dachanordnung besteht aus 4
Teilen, die in der Mitte überlap-
pend aneinandergereiht sind.
Hinweis: Diese Teile sind mit Kraft
montiert, so dass Sie möglicher-
weise hart drücken müssen, um sie
miteinander zu verbinden.
1

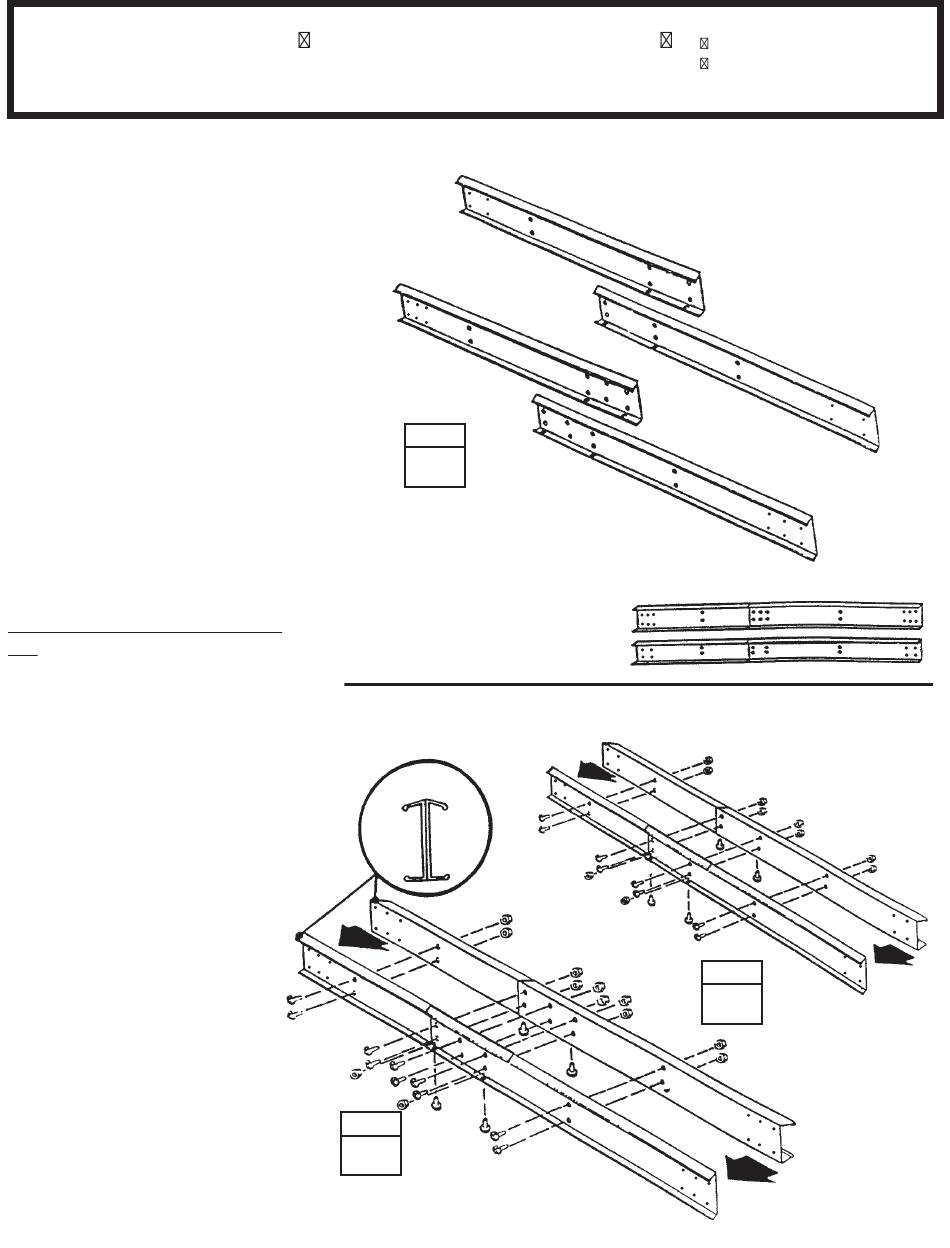

Legen Sie das Ende eines
Dachbalkens in einen zweiten
Dachbalken, so dass die 6 Löcher
[4 Löcher bei 2 Zoll (5,1 cm) Balken]
in jedem Teil zueinander passen.
Machen Sie 2 Gruppen von 4 Zoll
(10,2 cm) Dachbalken und 4 Grup-
pen von 2 Zoll (5,1 cm) Dachbalken,
indem Sie diese Vorgehensweise
wiederholen.
Fügen Sie noch keine Schrauben
ein.
2
Nehmen Sie 2 der zusam-
mengepressten 4 Zoll (10,2 cm)
Dachbalken und verbinden Sie
diese, wie gezeigt, um die Haupt-
dachbalkenbaugruppe zu bilden.
Halten Sie die Baugruppe zusam-
men und befestigen Sie diese mit
14 Schrauben und Muttern.
Machen Sie 1 Baugruppe.
3
Machen Sie 2 zusammenge-
presste 2 Zoll (5,1 cm) Dachbalken
und verbinden Sie diese, wie
gezeigt, um die Dachbalkenbau-
gruppe zu bilden. Halten Sie die
Baugruppe zusammen und befes-
tigen Sie diese mit 12 Schrauben
und Muttern. Machen Sie 2 Bau-
gruppen.
4
Legen Sie diese Teile
beiseite für einen späteren Zusam-
menbau.
Hierzu benötigen Sie folgende Teile
Vormontage der Dachträger
4" 10,2 cm
10470
SCHRITT
1
Machen Sie zwei 4 Zoll Gruppen 10,2 cm
Machen Sie vier 2 Zoll Gruppen 5,1 cm
Montierte
Endansicht
SCHRITT
2
4"
Dachbalkenzusammenbau an der Spitze
12
2" 5,1 cm
10471
4" 10,2 cm
10470
10,2 cm
10470 Dachträger (4)
10471 Dachträger (8)
91 7/8" 233,4 cm
2" 5,1 cm
10471
91 7/8" 233,4 cm
2" 5,1 cm
Dachbalkenzusammenbau
an der Außenseite des Daches
SCHRITT
91 7/8"
3
233,4 cm
91 7/8"
233,4 cm
