Schritt 5
IW16-GE
1

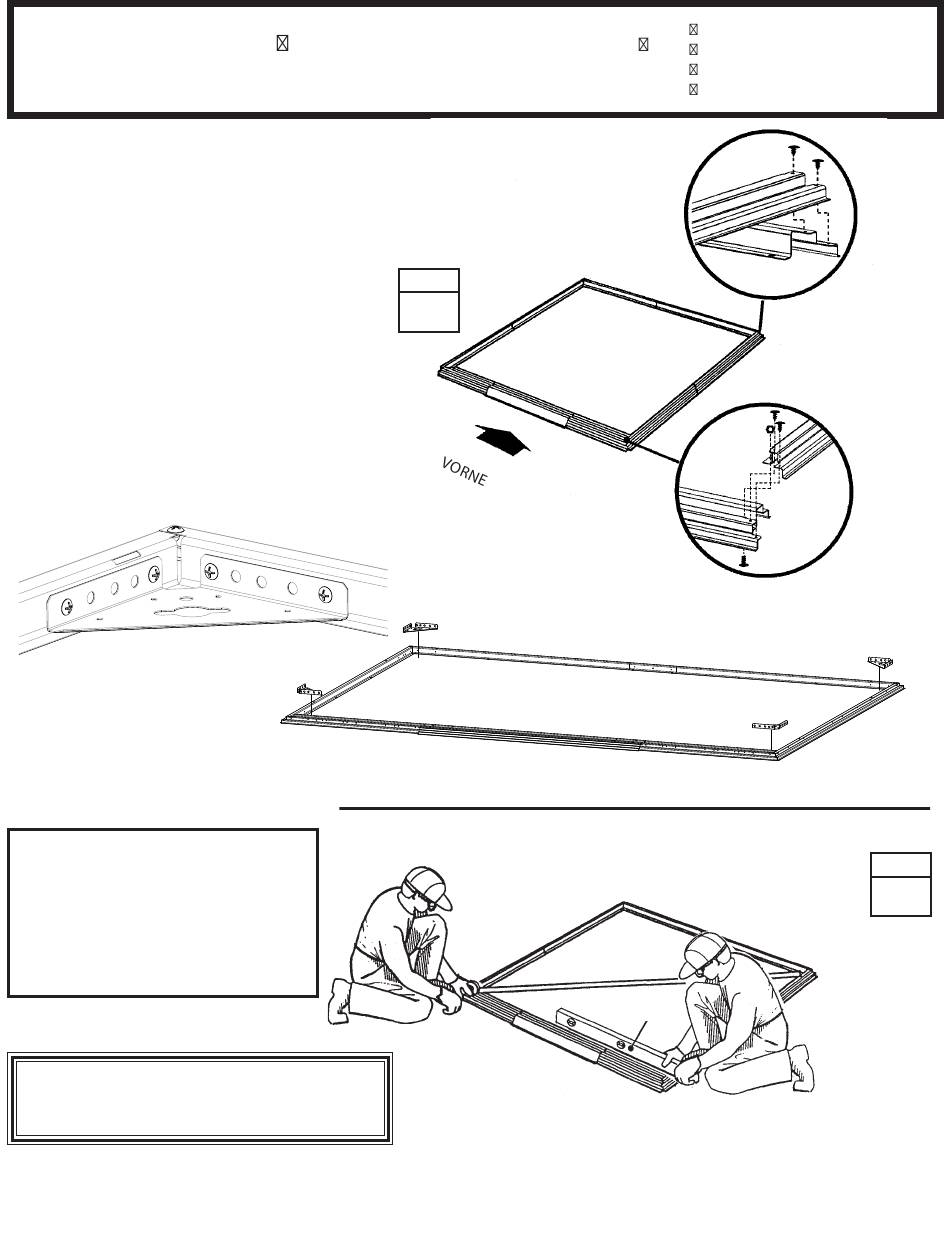

Setzen Sie die vormontierten
Bodenrahmenteile auf das Fundament.
Befestigen Sie die vier Ecken des
Bodenrahmens mit zwei Schrauben an
jeder Ecke, wie gezeigt. An den vorderen
Ecken führen Sie die Schrauben von
unten durch und befestigen Sie
sie mit Muttern auf der Oberseite.
2
Messen Sie den Bodenrahmen
diagonal. Wenn die Diagonalen
gleich sind, ist der Bodenrahmen
rechtwinklig.
HINWEIS
Zu diesem Zeitpunkt die
Bodenrahmen nicht am
Fundament befestigen. Das
Gerätehaus wird erst nach der
Montage verankert.
Der Bodenrahmen muß rechtwinklig
und eben sein, oder die Bohrungen
decken sich nicht.
Hierzu benötigen Sie folgende Teile
Bodenrahmen
SCHRITT
1
8397
8397
Der Bodenrahmen ist rechtwinklig,
wenn die Diagonale gleich sind.
Wasserwaage
14
vordere Bodengruppe (1)
seitl. Bodenrahmen (2)
hintere Bodengruppe (1)
8397 Eckenversteifung (4)
HINTEN
RECHT
9989
9377
VORNE
RECHT
9989
9379
8397
8397
SCHRITT
2
