4 | Beschreibung
PLC IN, Abb. 1 (1)

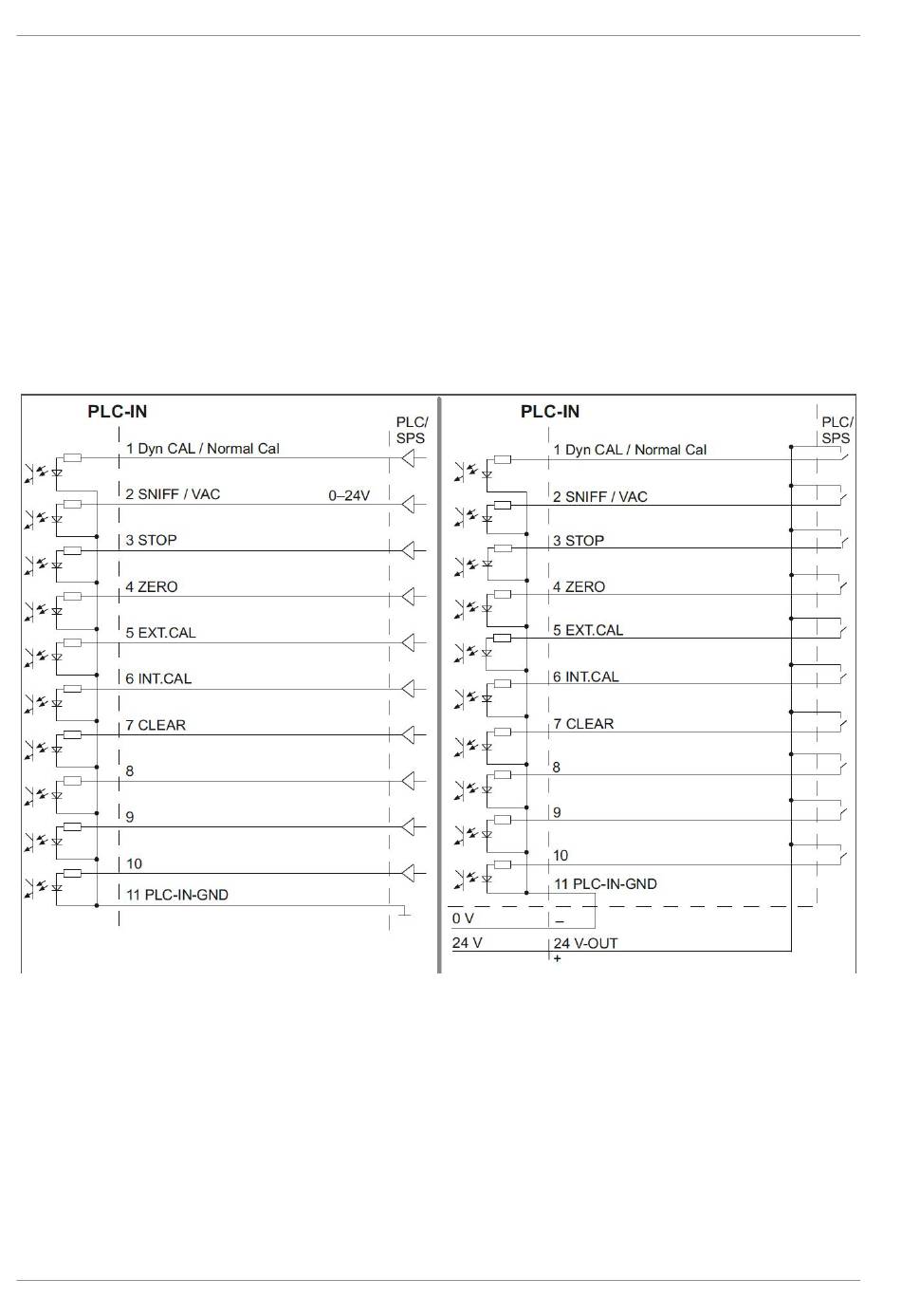

Abb. 2: Beispiel-Beschaltungen, digitale Eingänge mit PLC. Links: Treiberausgänge, Rechts: Potenzialfreie Kontakte
8 / 24
Digitale Eingänge
Hinweis: Um sicher ausgewertet werden zu können, muss ein Signal an den digitalen
Eingängen eine Mindestlänge von 100 ms haben.
Galvanische Trennung (max. 60 V DC, 25 V AC gegen GND)
Max. zulässige Eingangsspannung: U = 35 V
Aktives Signal: U = 13 ... 35 V (typisch 24 V), I = ca. 7 mA
Inaktives Signal: U < 7 V (typisch 0 V), I = 0 mA
Ein Signal an diesen digitalen Eingängen muss eine Mindestlänge von 100 ms haben,
damit es sicher ausgewertet werden kann.
Steckerbelegung: Die Eingangspins PLC-IN 1 bis PLC-IN 10 können frei konfiguriert
werden, siehe Beispiel:
