4 | Beschreibung
RS485, Abb. 1 (9)

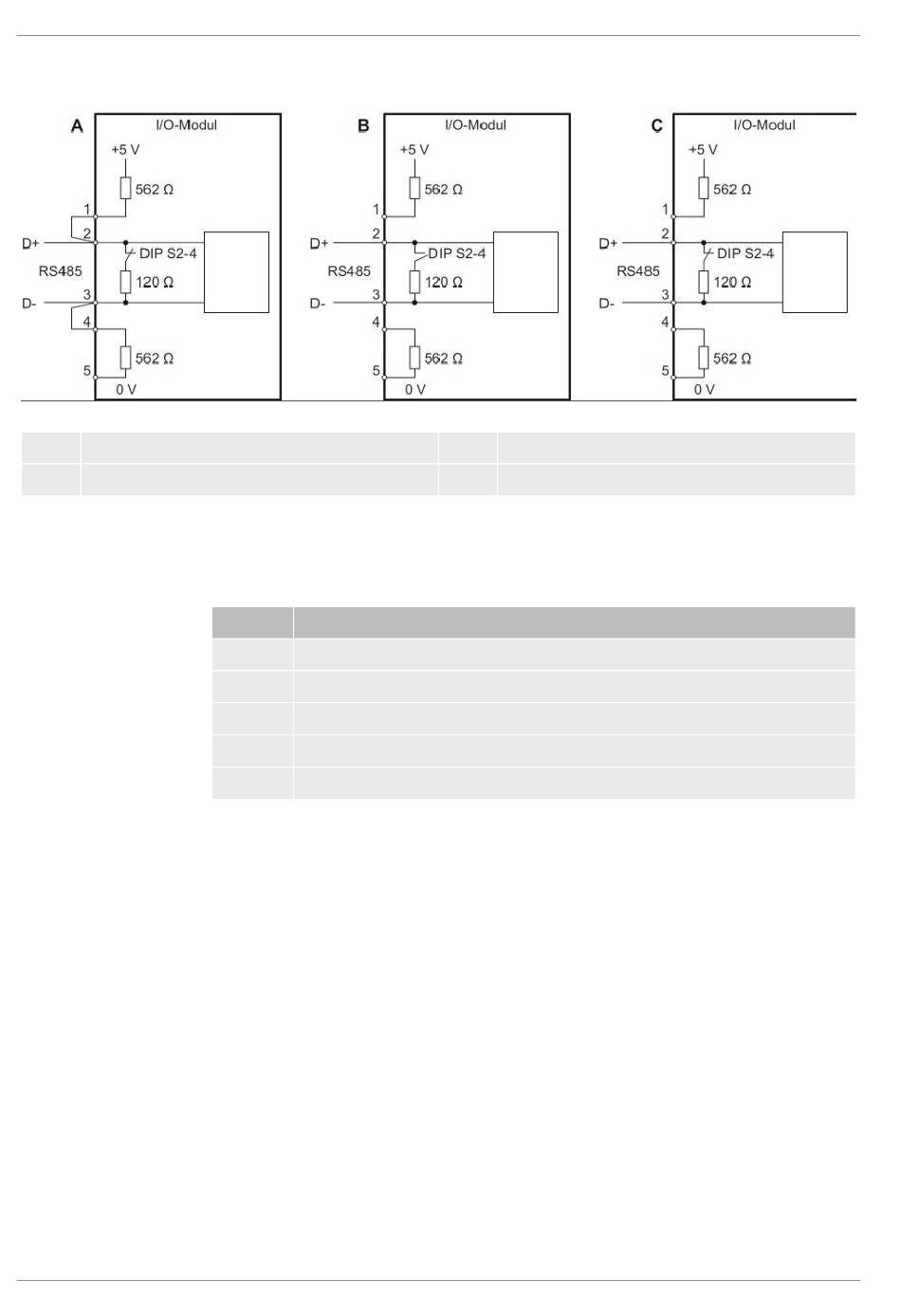

Abb. 5: RS-485-Bus-Abschluss
A Aktiver Busabschluss
B Ohne Busabschluss
12 / 24
Anschluss für RS-485
Galvanische Trennung (max. 60 V DC, 25 V AC gegen GND)
Steckerbelegung:
Pin Name
1 Pull-Up-Widerstand (562 Ω gegen +5 V), bei Bedarf mit D+ verbinden
2 D+
3 D-
4 Pull-Down-Widerstand (562 Ω gegen GND), bei Bedarf mit D- verbinden
5 COM
Der im I/O-Modul integrierte Busabschluss (120 Ω) zwischen D+ und D kann über
DIP-Schalter S2-4 abgeschaltet werden. Die Busadresse ist 1. Ein Busbetrieb mit
mehr als zwei Teilnehmern ist nicht möglich.
C Passiver Busabschluss
