RS232, Abb. 1 (2)
IO1000-Betriebsanleitung-jiqc10de1-05-(1901)
Anschluss für RS-232
Galvanische Trennung (max. 60 V DC, 25 V AC gegen GND)
Steckerbelegung:
Pin
2
3
5
Um die Anschlüsse zu verbinden, muss ein normales RS-232-Kabel verwendet
werden (1:1-Verbindung, RxD und TxD nicht gekreuzt, kein Null-Modem-Kabel).
► RS-232-Hardware-Handshake im RS-232-Steuerprogramm ausschalten.
Wenn der Hardware-Handshake nicht deaktiviert werden kann, kann das RS-232-
Kabel folgendermaßen verwendet werden:

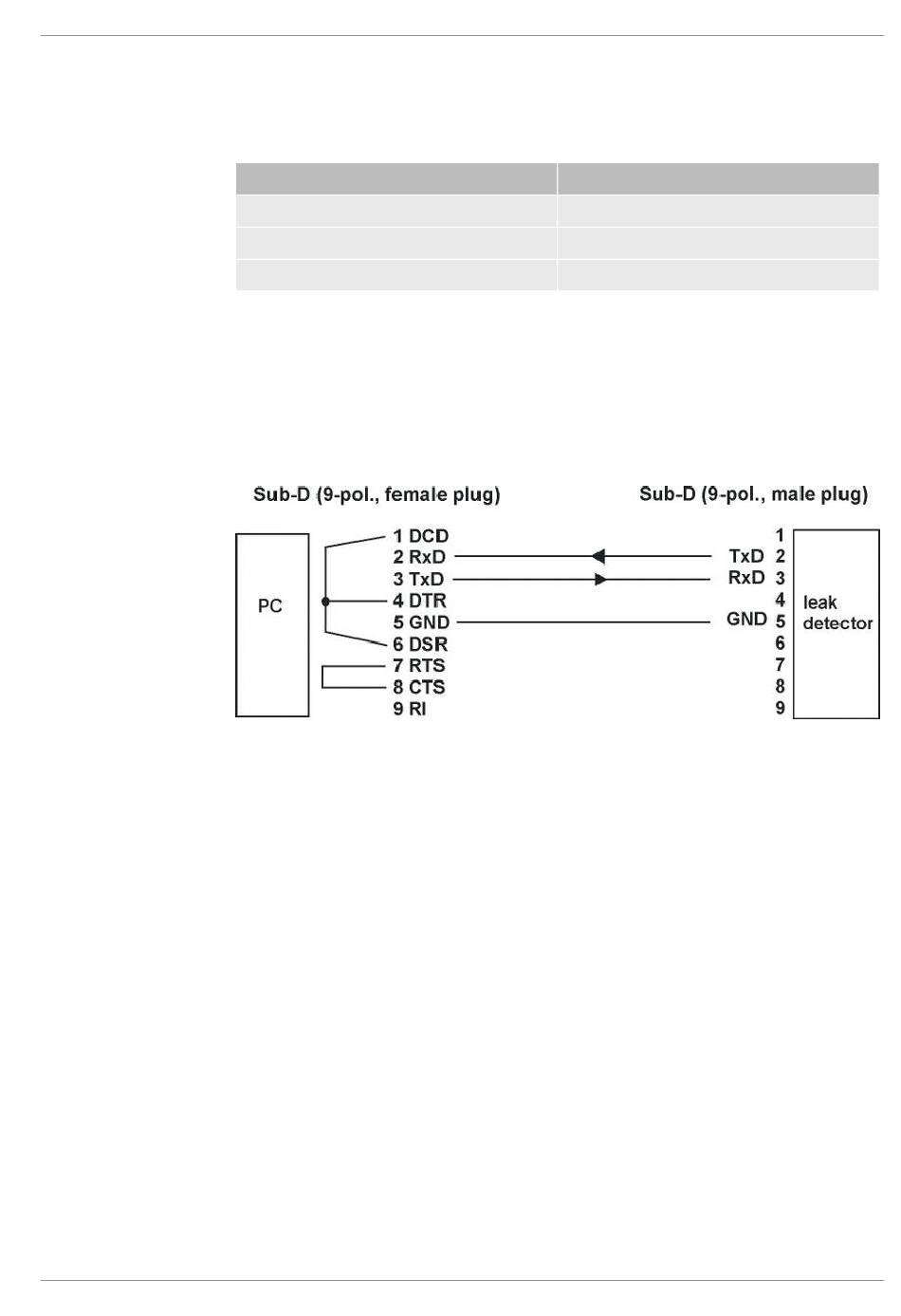

Abb. 4: Verbindung mit RS-232-Kabel (falls Hardware-Handshake nicht deaktivierbar)
Name
TxD
RxD
GND
Beschreibung | 4
