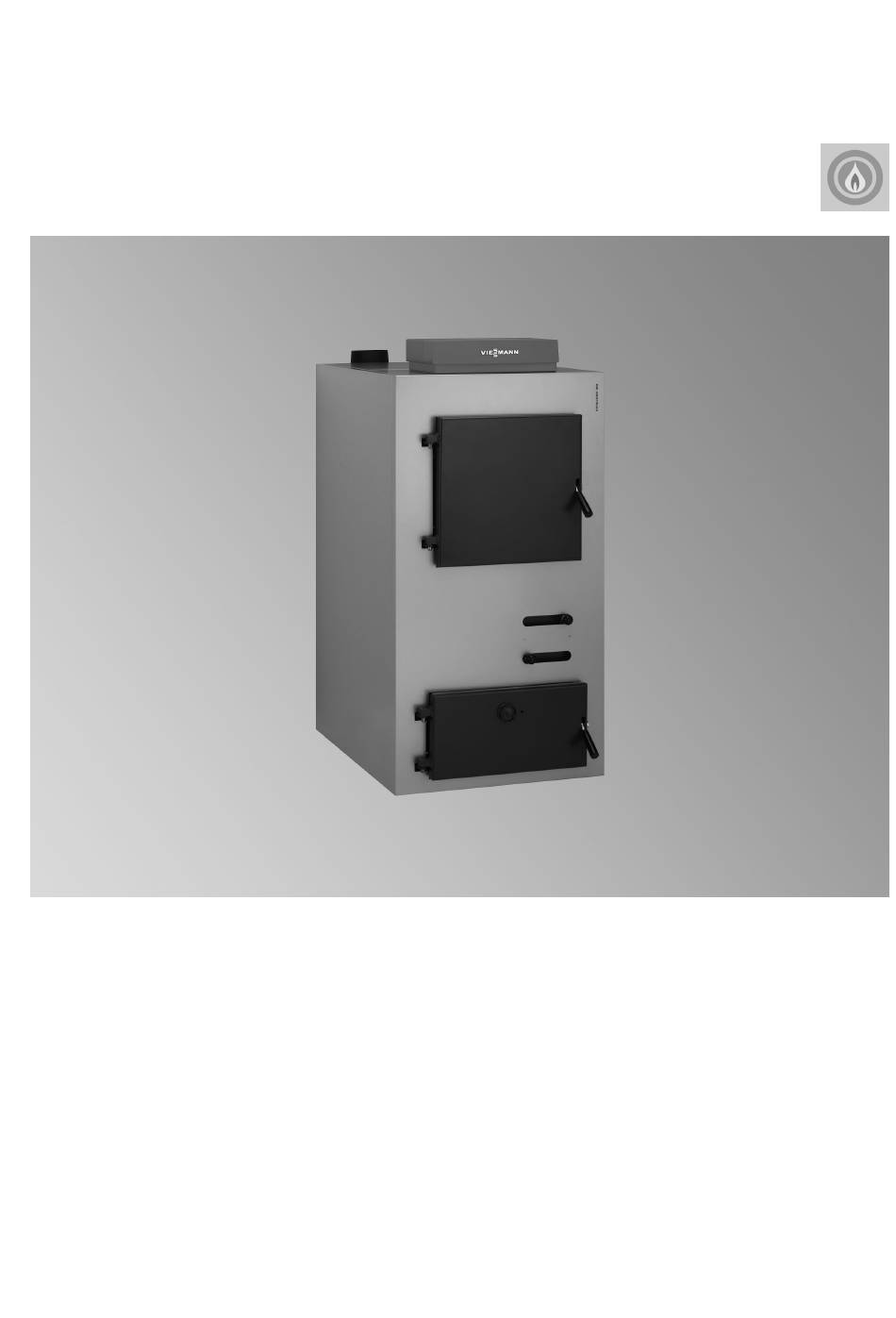

- Seite 1 VIESMANN VITOLIGNO 100-S Holzvergaserkessel 20 kW zur Verbrennung von Scheitholz Planungsanleitung VITOLIGNO 100-S Holzvergaserkessel für Scheitholzlänge von 45 bis 50 cm 5368 873 4/2014...
-
Seite 2: Inhaltsverzeichnis
Holz ■ Maßeinheiten für Brennholz ..................■ Energieinhalt und Emissionswerte ................■ Einfluss der Feuchte auf den Heizwert ..............1.2 Brennstoffe ........................Vitoligno 100-S 2.1 Produktbeschreibung ....................2.2 Technische Angaben ....................2.3 Einbringung ........................■ Transport mit Hubwagen ................... ■ Transport bei beengten Platzverhältnissen ............... - Seite 3 ■ Sicherheitstechnische Ausrüstung nach EN 12828 ..........61 ■ Rücklauftemperaturanhebung ................... 61 ■ Sicherheitswärmetauscher mit thermischer Ablaufsicherung ........61 ■ Wassermangelsicherung ..................62 6.6 Bestimmungsgemäße Verwendung ................62 Anhang 7.1 Auslegung Ausdehnungsgefäß ..................63 ■ Auswahlbeispiel ......................63 Stichwortverzeichnis .............................. 64 VIESMANN VITOLIGNO 100-S...
-
Seite 4: Grundlagen Der Verbrennung Von
Die Holzfeuchtigkeit (im Weiteren als Feuchte bezeichnet) ist die in Prozent angegebene Masse an Wasser bezogen auf die Holzmasse ohne Wasser. Das Diagramm zeigt den Zusammenhang zwischen dem Wasserge- Wassergehalt in % halt und der Feuchte, sowie die Abhängigkeit des Heizwerts. Feuchte in % VIESMANN VITOLIGNO 100-S... -
Seite 5: Brennstoffe
Holz. Das Spalten des Holzes – vorzugsweise direkt nach dem Ein- schlag – trägt entscheidend zur Verbesserung des Verbrennungs- prozesses bei. Durch die Vergrößerung der Oberfläche wird eine ein- fachere und schnellere Ausgasung des Holzes ermöglicht. Zudem trocknet gespaltenes Holz schneller. Empfohlene Scheitholzabmessungen VIESMANN VITOLIGNO 100-S... -

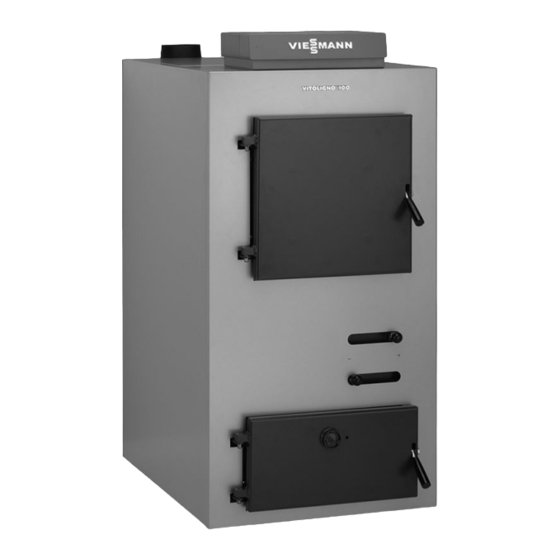

Seite 6: Vitoligno 100-S
G Reinigungsöffnung zur Entaschung H Ausbrandkanal aus Schamotte K Sekundärluftaustritt L Vergaserdüse aus Siliziumkarbid Der Vitoligno 100-S ist ein besonders preisattraktiver Scheitholz-Ver- ■ Qualitativ hochwertiges Abgasgebläse gaserkessel mit einer Nenn-Wärmeleistung von 20 kW. Der Heizkes- ■ Einfache hydraulische Einbindung durch großen Kesselwasserin- sel ist für die Nutzung als Beistellkessel konzipiert und eignet sich zur... -
Seite 7: Technische Angaben
Vitoligno 100-S (Fortsetzung) 2.2 Technische Angaben Nenn-Wärmeleistung Zul. Vorlauftemperatur °C Mindestrücklauftemperatur °C Zul. Betriebsdruck CE-Kennzeichnung Kesselklasse nach EN 303–5 Max. elektr. Leistungsaufnahme ohne Pumpe Gesamtabmessungen Länge e 1277 Breite d Höhe b (mit Stellfüßen) 1220 Abmessungen Füllöffnung Breite Höhe Einbringmaße Länge (ohne Kesseltüren) -
Seite 8: Einbringung
Vitoligno 100-S (Fortsetzung) A Kesselkreisregelung G Kesselvorlauf KV B Fülltür H Kaltwasserzulauf Sicherheitswärmetauscher R ¾ C Aschetür K Warmwasserauslauf Sicherheitswärmetauscher R ¾ D Abgasgebläse L Kesselrücklauf KR E Muffe R ½ für Fühler der thermischen Ablaufsicherung M Entleerung und Ausdehnungsgefäß R ¾... -
Seite 9: Transport Bei Beengten Platzverhältnissen
Vitoligno 100-S (Fortsetzung) Transport bei beengten Platzverhältnissen Bei beengten Platzverhältnissen werden die Türen abgebaut, der Aus- brandkanal aus dem Ascheraum entfernt, die Transportsicherungs- schrauben aus den Fußschienen entfernt und der Heizkessel von der Palette genommen. Transport mit Transport- und Einbringhilfe Die als Zubehör lieferbare Transport- und Einbringhilfe A ist für den... -
Seite 10: Regelung
Typ 1B gemäß EN 60 730-1 Zulässige Umgebungstemperatur – bei Betrieb 0 bis +40 °C Verwendung in Wohn- und Heizungsräumen (normale Umgebungs- bedingungen) – bei Lagerung und Transport −20 bis +65 °C Gesamt max. 4 A, 230 V~. VIESMANN VITOLIGNO 100-S... -
Seite 11: Zubehör Vitotronic 100, Typ Fc1
IP 41 gemäß EN 60529 ■ Ohne Tauchhülse Einstellbereich 30 bis 60 °C, Geeignet für Tauchhülse Best.-Nr. 7819 693 umstellbar bis 110 °C Bei Viessmann Speicher-Wassererwärmern ist die Tauchhülse im Schaltdifferenz max. 11 K Lieferumfang enthalten. Schaltleistung 6(1,5) A 250 V~... -
Seite 12: Anschlusskasten
Regelung. – bei Betrieb 0 bis +40 °C – bei Lagerung und Transport –20 bis +65 °C Hilfsschütz Best.-Nr. 7814 681 ■ Schaltschütz im Kleingehäuse ■ Mit 4 Öffnern und 4 Schließern ■ Mit Reihenklemmen für Schutzleiter VIESMANN VITOLIGNO 100-S... -
Seite 13: Erweiterungssatz Mischer
IP 42 gemäß EN 60529, durch Aufbau/Einbau zu Bestandteile: gewährleisten ■ Mischer-Motor mit Anschlussleitung (4,0 m lang) für Viessmann Zulässige Umgebungstemperatur Mischer DN 20 bis 50 und R ½ bis R 1¼ (nicht für Flanschmischer) – Betrieb 0 bis +40 °C und Stecker –... -
Seite 14: Speicher-Wassererwärmer
Heizeinsatz. Mit Schichtladeeinrichtung für die Solarwärme. Vitocell 340-M, Typ SVKA Zur Heizwasserspeicherung und Trinkwassererwärmung in Verbindung mit Son- Seite 41 nenkollektoren, Wärmepumpen und Festbrennstoffkesseln. Vitocell 360-M, Typ SVSA Zur Heizwasserspeicherung und Trinkwassererwärmung in Verbindung mit Son- Seite 41 nenkollektoren, Wärmepumpen und Festbrennstoffkesseln. VIESMANN VITOLIGNO 100-S... -
Seite 15: Technische Angaben Vitocell 300-V, Typ Evi
Kaltwasser, Warmwasser 1¼ Zirkulation 1¼ Hinweis zur Dauerleistung Bei der Planung mit der angegebenen bzw. ermittelten Dauerleistung die entsprechende Umwälzpumpe einplanen. Die angegebene Dau- erleistung wird nur erreicht, wenn die Nenn-Wärmeleistung des Heiz- kessels ≥ der Dauerleistung ist. VIESMANN VITOLIGNO 100-S... - Seite 16 BÖ Besichtigungs- und Reinigungsöffnung SPR Speichertemperatursensor der Speichertemperaturregelung Entleerung bzw. Temperaturregler Heizwasserrücklauf (Stutzen R 1 mit Reduziermuffe auf R ½ für die Tauchhülse) Heizwasservorlauf WW Warmwasser Kaltwasser Zirkulation Zusätzliche Reinigungsöffnung bzw. Elektro-Heizeinsatz Speicherinhalt 1420 1779 1286 1640 VIESMANN VITOLIGNO 100-S...
- Seite 17 = 50 °C → 0,55 × N ■ T = 45 °C → 0,3 × N Kurzzeitleistung (während 10 Minuten) Bezogen auf die Leistungskennzahl N Trinkwassererwärmung von 10 auf 45 °C. Speicherinhalt Kurzzeitleistung (l/10 min) bei Heizwasser-Vorlauftemperatur 90 °C 80 °C 70 °C VIESMANN VITOLIGNO 100-S...
- Seite 18 Speicher-Wassererwärmers bei der jeweiligen Heiz- wasser-Vorlauftemperatur und der Trinkwassererwärmung von 10 auf 60 °C zur Verfügung steht. Speicherinhalt Aufheizzeit (min) bei Heizwasser-Vorlauftemperatur 90 °C 14,4 15,5 20,0 80 °C 15,0 21,5 24,0 70 °C 23,5 32,5 35,0 VIESMANN VITOLIGNO 100-S...
- Seite 19 Speicher-Wassererwärmer (Fortsetzung) Durchflusswiderstände 10,0 50,0 40,0 30,0 20,0 10,0 Trinkwasser-Volumenstrom in l/h Trinkwasserseitiger Durchflusswiderstand Heizwasser-Volumenstrom in l/h für eine Speicherzelle Heizwasserseitiger Durchflusswiderstand A Speicherinhalt 300 und 500 l B Speicherinhalt 200 l VIESMANN VITOLIGNO 100-S...
-
Seite 20: Technische Angaben Vitocell 100-V, Typ Cva
¾ ¾ 1¼ 1¼ Hinweis zur Dauerleistung Bei der Planung mit der angegebenen bzw. ermittelten Dauerleistung die entsprechende Umwälzpumpe einplanen. Die angegebene Dau- erleistung wird nur erreicht, wenn die Nenn-Wärmeleistung des Heiz- kessels ≥ der Dauerleistung ist. VIESMANN VITOLIGNO 100-S... - Seite 21 WW Warmwasser Kaltwasser Zirkulation Speicherinhalt Länge (7) Breite Höhe 1189 1409 1050 1270 300 l Inhalt HV/SPR BÖ KW/E BÖ Besichtigungs- und Reinigungsöffnung SPR Speichertemperatursensor der Speichertemperaturregelung Entleerung bzw. Temperaturregler Heizwasserrücklauf Magnesium-Schutzanode Heizwasservorlauf WW Warmwasser Kaltwasser Zirkulation VIESMANN VITOLIGNO 100-S...
- Seite 22 500 l Inhalt HV/SPR BÖ KW/E BÖ Besichtigungs- und Reinigungsöffnung SPR Speichertemperatursensor der Speichertemperaturregelung Entleerung bzw. Temperaturregler Heizwasserrücklauf Magnesium-Schutzanode Heizwasservorlauf WW Warmwasser Kaltwasser Zirkulation Speicherinhalt Länge (7) Breite Höhe 1948 1784 1230 7 100 ohne Wärmedämmung 7 650 VIESMANN VITOLIGNO 100-S...
- Seite 23 Richtwerte ■ T = 60 °C → 1,0 × N ■ T = 55 °C → 0,75 × N ■ T = 50 °C → 0,55 × N ■ T = 45 °C → 0,3 × N VIESMANN VITOLIGNO 100-S...
- Seite 24 Die Aufheizzeiten werden erreicht, wenn die max. Dauerleistung des Speicher-Wassererwärmers bei der jeweiligen Heizwasser-Vorlauf- temperatur und der Trinkwassererwärmung von 10 auf 60 °C zur Ver- fügung steht. Speicherinhalt 1000 Aufheizzeit (min) bei Heizwasser-Vorlauftemperatur 90 °C 80 °C 70 °C VIESMANN VITOLIGNO 100-S...
- Seite 25 Speicherzelle A Speicherinhalt 160 und 200 l Heizwasserseitiger Durchflusswiderstand B Speicherinhalt 300 l C Speicherinhalt 500 l A Speicherinhalt 160 und 200 l D Speicherinhalt 750 l B Speicherinhalt 300 l E Speicherinhalt 1000 l VIESMANN VITOLIGNO 100-S...
-
Seite 26: Technische Angaben Vitocell 100-B, Typ Cvb
≥ der Dauerleistung ist. Die untere Heizwendel ist für den Anschluss an Sonnenkollektoren vorgesehen. Vitocell 100-B mit 300 und 400 l Inhalt ist auch in weiß lieferbar. Für den Einbau des Speichertemperatursensors den im Lieferumfang enthaltenen Einschraubwinkel mit Tauchhülse verwenden. VIESMANN VITOLIGNO 100-S... - Seite 27 HVs/SPR2 SPR1/ SPR2 KW/E Entleerung SPR1 Speichertemperatursensor der Speichertemperaturregelung Elektro-Heizeinsatz SPR2 Temperatursensoren/Thermometer Heizwasserrücklauf Thermometer (Zubehör) Heizwasserrücklauf Solaranlage Magnesium-Schutzanode Warmwasser Heizwasservorlauf Zirkulation Heizwasservorlauf Solaranlage Kaltwasser Besichtigungs- und Reinigungsöffnung mit Flanschabdeckung (auch geeignet zum Einbau eines Elektro-Heizeinsatzes) Speicherinhalt 1746 VIESMANN VITOLIGNO 100-S...
- Seite 28 Besichtigungs- und Reinigungsöffnung mit Flanschabdeckung (auch geeignet zum Einbau eines Elektro-Heizeinsatzes) Speicherinhalt 1624 1948 1458 1784 1204 1444 1044 1230 1044 Speichertemperatursensor bei Solarbetrieb Anordnung des Speichertemperatursensors im Heizwasserrücklauf A Speichertemperatursensor (Lieferumfang der Solarregelung) B Einschraubwinkel mit Tauchhülse (Lieferumfang) VIESMANN VITOLIGNO 100-S...
- Seite 29 Die aufgeführten Aufheizzeiten werden erreicht, wenn die max. Dau- erleistung des Speicher-Wassererwärmers bei der jeweiligen Heiz- wasser-Vorlauftemperatur und der Trinkwassererwärmung von 10 auf 60 °C zur Verfügung steht. Speicherinhalt Aufheizzeit (min) bei Heizwasser-Vorlauftemperatur 90 °C 80 °C 70 °C VIESMANN VITOLIGNO 100-S...
- Seite 30 Trinkwasserseitiger Durchflusswiderstand A Speicherinhalt 300 l B Speicherinhalt 400 und 500 l Heizwasser-Volumenstrom in Heizwasserseitiger Durchflusswiderstand A Speicherinhalt 300 l (obere Heizwendel) B Speicherinhalt 300 l (untere Heizwendel), Speicherinhalt 400 und 500 l (obere Heizwendel) VIESMANN VITOLIGNO 100-S...
-
Seite 31: Technische Angaben Vitocell 100-U, Typ Cvua
Kaltwasser, Warmwasser Zirkulation Hinweis zur Dauerleistung obere Heizwendel Bei der Planung mit der angegebenen bzw. ermittelten Dauerleistung die entsprechende Umwälzpumpe einplanen. Die angegebene Dau- erleistung wird nur erreicht, wenn die Nenn-Wärmeleistung des Heiz- kessels ≥ der Dauerleistung ist. VIESMANN VITOLIGNO 100-S... - Seite 32 Anordnung des Speichertemperatursensors im Heizwasserrücklauf A Speichertemperatursensor (Lieferumfang der Solarregelung) B Einschraubwinkel mit Tauchhülse (Lieferumfang) Leistungskennzahl N Nach DIN 4708. Obere Heizwendel. Speicherbevorratungstemperatur T = Kaltwasser-Einlauftemperatur +5 K/-0 K +50 K Leistungskennzahl N bei Heizwasser-Vorlauftemperatur 90 °C 80 °C 70 °C VIESMANN VITOLIGNO 100-S...
- Seite 33 Die aufgeführten Aufheizzeiten werden erreicht, wenn die max. Dau- erleistung des Speicher-Wassererwärmers bei der jeweiligen Heiz- wasser-Vorlauftemperatur und der Trinkwassererwärmung von 10 auf 60 °C zur Verfügung steht. Aufheizzeit (min) bei Heizwasser-Vorlauftemperatur 90 °C 80 °C 70 °C VIESMANN VITOLIGNO 100-S...
- Seite 34 Speicher-Wassererwärmer (Fortsetzung) Durchflusswiderstände 1000 100,0 10,0 80,0 60,0 50,0 40,0 30,0 20,0 10,0 Trinkwasser-Volumenstrom in l/h Trinkwasserseitiger Durchflusswiderstand Heizwasser-Volumenstrom in l/h Heizwasserseitiger Durchflusswiderstand obere Heizwendel VIESMANN VITOLIGNO 100-S...
-
Seite 35: Technische Angaben Vitocell 100-E, Typ Svpa
EL Entlüftung TR Tauchhülse für Speichertemperatursensor bzw. Temperaturreg- HR Heizwasserrücklauf HV Heizwasservorlauf Speicherinhalt Speicherinhalt Länge (7) 1004 1004 1119 Breite 1060 1060 Höhe 1895 2195 1777 2083 1547 1853 7 ohne Wärmedämmung 7 790 7 790 1067 1219 VIESMANN VITOLIGNO 100-S... - Seite 36 (2-teilig) (3-teilig) (2-teilig) (3-teilig) Länge (7) 1310 1500 1310 1500 Breite 1345 1440 1345 1440 Höhe 2210 2210 2640 2640 1513 1513 1953 1953 1165 1165 1460 1460 7 ohne Wärmedämmung 1100 1100 1100 1100 VIESMANN VITOLIGNO 100-S...
- Seite 37 Speicher-Wassererwärmer (Fortsetzung) Heizwasserseitiger Durchflusswiderstand 0,09 0,08 0,07 0,06 0,05 0,04 0,03 0,02 Heizwasser-Volumenstrom in l/h Vitocell 100-E, Typ SVPA A 750 und 950 Liter Inhalt B 1500 und 2000 Liter Inhalt VIESMANN VITOLIGNO 100-S...
-
Seite 38: Technische Angaben Vitocell 140-E, Typ Seia Und 160-E, Typ Sesa
1,67 (Normkennwert) Volumen-Bereitschaftsteil V Volumen-Solarteil V HV1/EL HV2/TR1 TR2/TH HV3/HR1 HR2/TR3/TH HVs/ELs HR3/TR4 HR4/E HVs/HRs/ELs TR1-4 Vitocell 140-E (Typ SEIA, 750 und 950 Liter) Entleerung ELH Elektro-Heizeinsatz Entlüftung (Muffe Rp 1½) Entlüftung Wärmetauscher Solar Heizwasserrücklauf Heizwasserrücklauf Solaranlage VIESMANN VITOLIGNO 100-S... - Seite 39 HVs/HRs/ELs TR1-4 Vitocell 160-E (Typ SESA, 750 und 950 Liter) Entleerung Heizwasserrücklauf Solaranlage Entlüftung Heizwasservorlauf Entlüftung Wärmetauscher Solar Heizwasservorlauf Solaranlage ELH Elektro-Heizeinsatz Befestigung Thermometerfühler oder Befestigung für zusätzli- (Muffe Rp 1½) chen Sensor Heizwasserrücklauf Temperatursensor bzw. Temperaturregler VIESMANN VITOLIGNO 100-S...
- Seite 40 Länge (7) ohne Wärmedäm- mung Durchflusswiderstände 1000 100,0 80,0 60,0 50,0 40,0 30,0 20,0 10,0 0,09 0,08 0,07 0,06 0,05 0,04 0,03 0,02 Heizwasser-Volumenstrom in l/h Solarmittel-Volumenstrom in Heizwasserseitiger Durchflusswiderstand Solarseitiger Durchflusswiderstand A Speicherinhalt 750 l B Speicherinhalt 950 l VIESMANN VITOLIGNO 100-S...
-
Seite 41: Technische Angaben Vitocell 340-M, Typ Svka Und 360-M, Typ Svsa
Anschlüsse (Außengewinde) Heizwasservorlauf und -rücklauf 1¼ 1¼ Kaltwasser, Warmwasser Heizwasservorlauf und -rücklauf (Solar) Entleerung 1¼ 1¼ Wärmetauscher Solar Heizfläche Wärmetauscher Trinkwasser Heizfläche Bereitschaftswärmeaufwand q bei 45 K Temperaturdifferenz kWh/24 h 1,49 1,61 (Normkennwert) Volumen-Bereitschaftsteil V Volumen-Solarteil V VIESMANN VITOLIGNO 100-S... - Seite 42 Heizwasserrücklauf SPR Temperatursensor bzw. Temperaturregler Heizwasserrücklauf Solaranlage WW Warmwasser Zirkulation (Einschraubzirkulation, Zubehör) Heizwasservorlauf Maßtabelle Speicherinhalt Länge (7) 1004 1004 Breite 1059 1059 Höhe 1895 2195 1787 2093 1558 1863 1038 1158 1000 1135 Länge ohne Wärme- dämmung VIESMANN VITOLIGNO 100-S...
- Seite 43 Heizwasser-Volumenstrom für die angegebenen Dauerleistungen Hinweis zur Dauerleistung Bei der Planung mit der angegebenen bzw. ermittelten Dauerleistung die entsprechende Umwälzpumpe einplanen. Die angegebene Dau- erleistung wird nur erreicht, wenn die Nenn-Wärmeleistung des Heiz- kessels ≥ der Dauerleistung ist. VIESMANN VITOLIGNO 100-S...
- Seite 44 Zapfmenge 19,0 23,0 20,0 23,6 21,0 24,6 22,0 26,2 23,0 28,0 Zapfbare Wassermenge Speichervolumen auf 60 °C aufgeheizt. Ohne Nachheizung. Zapfrate l/min Zapfbare Wassermenge Wasser mit t = 45 °C (Mischtemperatur) 750 l 950 l VIESMANN VITOLIGNO 100-S...
- Seite 45 Speicher-Wassererwärmer (Fortsetzung) Durchflusswiderstände 1000 100,0 10,0 80,0 60,0 50,0 40,0 30,0 20,0 10,0 0,08 0,06 0,05 0,04 Solarmittel-Volumenstrom in 0,03 Solarseitiger Durchflusswiderstand Heizwasser-Volumenstrom in A Speicherinhalt 750 l B Speicherinhalt 950 l Heizwasserseitiger Durchflusswiderstand VIESMANN VITOLIGNO 100-S...
-
Seite 46: Trinkwasserseitiger Anschluss Speicher-Wassererwärmer
10,0 Trinkwasser-Volumenstrom in Trinkwasserseitiger Durchflusswiderstand 750/950 l 4.9 Trinkwasserseitiger Anschluss Speicher-Wassererwärmer Anschluss nach DIN 1988 H K LM Beispiel: Vitocell 100-V A Warmwasser D Rückschlagklappe, federbelastet B Zirkulationsleitung E Ausblaseleitung mit sichtbarer Mündung C Zirkulationspumpe F Sicherheitsventil VIESMANN VITOLIGNO 100-S... - Seite 47 Wassererwärmer nicht entleert werden. Nach DIN 1988-2 ist bei Anlagen mit Rohrleitungen aus Metall ein Trinkwasserfilter einzubauen. Bei Kunststoffleitungen sollte nach DIN 1988 und unserer Empfehlung auch ein Trinkwasserfilter eingebaut werden, damit kein Schmutz in die Trinkwasseranlage eingetragen wird. VIESMANN VITOLIGNO 100-S...
-
Seite 48: Installationszubehör
365 x 250 x 200 (mit Wärmedäm- mung) Best.-Nr. 7172 808 Für Heizkessel bis 30 kW. Bestehend aus: ■ Hocheffizienz-Umwälzpumpe Wilo Yonos PARA RS 25/6 ■ Rückschlagklappe ■ 2 Kugelhähnen mit Thermometern ■ thermischem Regelventil ■ Wärmedämmung VIESMANN VITOLIGNO 100-S... -
Seite 49: Rohrverschraubung
Zum Anschluss der Rücklauftemperaturanhebung an die Divicon. Bestehend aus: ■ 2 Übergangsstücken R 1½ (mit Versatz) ■ Dichtungen Kleinverteiler Best.-Nr. Z006 950 ■ Sicherheitsgruppe ■ Wärmedämmung Thermische Ablaufsicherung Best.-Nr. 7143 845 Zum Anschluss an den Sicherheitswärmetauscher des Heizkessels. VIESMANN VITOLIGNO 100-S... -
Seite 50: Anschlusseinheit Pufferspeicher
Abgleich der Heizungsanlage ist als Einschraubteil in die vorgefer- tigte Öffnung im Gusskörper einsetzbar. ■ Direkt anschließbar an den Heizkessel durch Rohrgruppe (Einzel- montage) oder Wandmontage sowohl einzeln, als auch mit 2- oder 3-fach Verteilerbalken. ■ Auch erhältlich als Bausatz. Weitere Einzelheiten siehe Viessmann Preisliste. VIESMANN VITOLIGNO 100-S... - Seite 51 Installationszubehör (Fortsetzung) Best-Nr. in Verbindung mit den verschiedenen Umwälzpumpen siehe Viessmann Preisliste. Die Abmessungen der Heizkreis-Verteilung mit oder ohne Mischer sind gleich. G 1½ G 1½ Divicon ohne Mischer (Wandmontage, Darstellung ohne Wärmedäm- mung) HR Heizungsrücklauf HV Heizungsvorlauf Divicon mit Mischer (Wandmontage, Darstellung ohne Wärmedäm- A Kugelhähne mit Thermometer (als Bedienelement)
- Seite 52 Für weitere Baugruppen (Rohrgruppe, Verteiler, usw.) muss der Widerstand ebenfalls ermittelt werden und von der Restförderhöhe abgezogen werden. Beispiel: Durchflussvolumenstrom ´ = 0,665 m Differenzdruckgeregelte Heizkreispumpen Gemäß Energieeinsparverordnung (EnEV) sind Umwälzpumpen in Zentralheizungsanlagen nach den technischen Regeln zu dimensio- nieren. VIESMANN VITOLIGNO 100-S...
- Seite 53 ■ mit Autoadapt-Funktion (automatische Anpassung an das Rohrsys- Förderstrom in m³/h tem) ■ mit Funktion für Nachtabsenkung A Divicon R ¾ mit Mischer B Divicon R 1 mit Mischer C Divicon R ¾ und R 1 ohne Mischer VIESMANN VITOLIGNO 100-S...
- Seite 54 Best-Nr. 7466 337 für Divicon R 1¼ G 1½ G 1½ G 1½ G 1½ G 1½ Rp ¾ Rp ¾ A Anschlussmöglichkeit für Ausdehnungsgefäß A Anschlussmöglichkeit für Ausdehnungsgefäß HV Heizwasservorlauf HV Heizwasservorlauf HR Heizwasserrücklauf HR Heizwasserrücklauf VIESMANN VITOLIGNO 100-S...
- Seite 55 B Verteilerbalken für Divicon R 1¼ Best-Nr. 7466 340 für Divicon R 1¼ Hinweis Die Kennlinien beziehen sich immer nur auf ein Stutzenpaar (HV/ HR). G 1½ G 1½ G 1½ Rp ¾ A Anschlussmöglichkeit für Ausdehnungsgefäß HV Heizwasservorlauf HR Heizwasserrücklauf VIESMANN VITOLIGNO 100-S...
- Seite 56 Installationszubehör (Fortsetzung) Wandbefestigung Best-Nr. 7465 894 einzelne Divicon Best-Nr. 7465 439 für Verteilerbalken Mit Schrauben und Dübeln. Mit Schrauben und Dübeln. für Divicon mit Mischer ohne Mischer für Divicon R ¾ und R 1 R 1¼ VIESMANN VITOLIGNO 100-S...
-
Seite 57: Planungshinweise
Zugbedingungen innerhalb der Abgasanlage sicherzustellen. Planungshinweise 6.1 Aufstellung Mindestabstände (480) (480) (100) (100) A Erforderlicher Abstand zum Reinigen, Anheizen und Nachlegen B Erforderlicher Abstand zur Reinigung der Heizflächen Nenn-Wärmeleistung Maße in Klammern: Abstände mit Wärmedämmung Maß a Maß b VIESMANN VITOLIGNO 100-S... -
Seite 58: Anforderungen An Den Aufstellraum
Heizungsanlage wird von den Wasserverhältnissen beeinflusst. schaffenheit zusammengefasst. Die Kosten für eine Wasseraufbereitung sind in jedem Fall niedriger Für die Befüllung kann bei Viessmann eine chemische Wasseraufbe- als die Beseitigung von Schäden an der Heizungsanlage. reitung bestellt werden. Die Einhaltung der nachfolgend genannten Anforderungen ist Voraus- setzung unserer Gewährleistungsverpflichtungen. -
Seite 59: Frostschutz
übernimmt Viessmann keine Haftung. 6.4 Abgasseitiger Anschluss Schornstein Ein vorschriftsmäßiger, der Nenn-Wärmeleistung des Heizkessels Vitoligno 100-S und Öl-/Gas-Heizkessel müssen an getrennten entsprechender Schornstein ist Voraussetzung für einen einwand- Schornsteinen betrieben werden. freien Betrieb. Es ist ein Nachweis nach EN 13384 zu führen. -
Seite 60: Abgasrohr
Schornsteinen zu empfehlen. 6.5 Hydraulische Einbindung Auswahl der Nenn-Wärmeleistung Grundsätzlich ist zu beachten, dass es sich bei Vitoligno 100-S um Feste Brennstoffe sollen auch bei gedrosselter Kesselwärmeleistung einen Volllastkessel handelt, der für den bivalenten Betrieb vorgese- mit Flamme verbrennen. -
Seite 61: Einsatz In Anlagen Nach En 12828
Heizwasser-Pufferspeicher Grundsätzlich muss ein Heizwasser-Pufferspeicher eingesetzt wer- Dimensionierung des Heizwasser-Pufferspeichers beim den. Der Heizwasser-Pufferspeicher stellt eine schnelle Aufheizung Vitoligno 100-S mit einer Nenn-Wärmeleistung von 20 kW und 100 l am Morgen und eine ausreichende Wärmeabnahme unter allen Füllraumvolumen: Betriebsbedingungen sicher. -
Seite 62: Wassermangelsicherung
Installation in Verbindung mit anlagenspezifisch zugelassenen verändert werden (z.B. durch Verschließen der Abgas- und Zuluft- Komponenten vorgenommen wurde. wege). Die gewerbliche oder industrielle Verwendung zu einem anderen Zweck als zur Gebäudeheizung oder Trinkwassererwärmung gilt als nicht bestimmungsgemäß. VIESMANN VITOLIGNO 100-S... -
Seite 63: Anhang
≥ (13/10 + 0,2 bar) = 1,5 bar Umrechnungswert für andere Vorlauftemperaturen als 90 °C Vorlauftemperatur °C Umrechnungsfaktor 3,03 2,50 2,13 1,82 1,59 1,39 1,24 1,11 1,00 0,90 0,82 Die nach obenstehenden Tabellen gefundene Gefäßgröße durch den Umrechnungswert dividieren. VIESMANN VITOLIGNO 100-S... -
Seite 64: Stichwortverzeichnis
Vitotronic 100, Typ FC1..............10 Wasserbeschaffenheit, Richtwerte für die........58 Zubehör – zum Heizkessel................48 – zur Regelung.................11 Technische Änderungen vorbehalten! Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de VIESMANN VITOLIGNO 100-S...
