Betriebs- und Wartungsanleitung
Ersatzteile
Osterholzstraße 45, D-34123 Kassel • Postfach 10 29 67, D-34029 Kassel
Telefon (0561) 5007-0 • Telefax (0561) 5007-107 • Telex 099 626

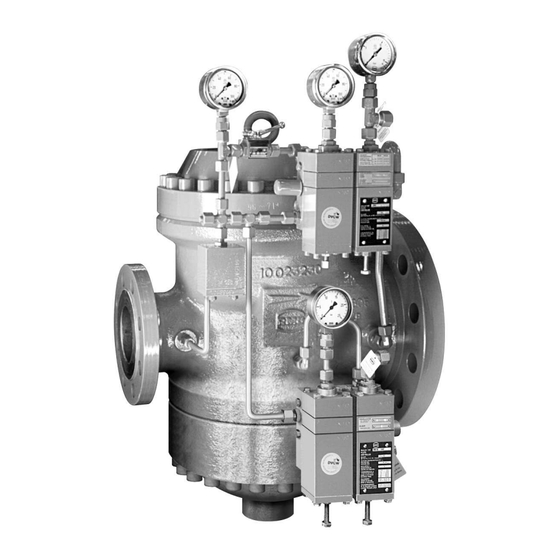

Gas-Druckregelgerät
RMG 505
Bild einsetzen
(maximale Größe)
505.20
Ausgabe 09/98
Sicherheit und Zuverlässigkeit
in der Gas-Druckregelung
Inhaltsverzeichnis
Verwandte Anleitungen für RMG RMG 505
Inhaltszusammenfassung für RMG RMG 505
- Seite 1 Gas-Druckregelgerät RMG 505 Bild einsetzen (maximale Größe) Betriebs- und Wartungsanleitung 505.20 Ersatzteile Ausgabe 09/98 Sicherheit und Zuverlässigkeit Osterholzstraße 45, D-34123 Kassel • Postfach 10 29 67, D-34029 Kassel Telefon (0561) 5007-0 • Telefax (0561) 5007-107 • Telex 099 626 in der Gas-Druckregelung...
-
Seite 2: Inhaltsverzeichnis
Spezielle Wartungshinweise....................S.08 Aktiv-Einheit..........................S.08 Monitor-Einheit........................... S.08 Tabellen ............................S.09 Anziehdrehmomente........................S.09 Schmierstoffe..........................S.09 Ersatzteilzeichnungen....................... S.10 5.1 Ersatzteilzeichnung Gehäuse...................... S.10 5.2 Ersatzteilzeichnung RMG 505 DN50/100..................S.11 5.3 Ersatzteilzeichnung RMG 505 DN80/100 und DN100/200............S.12 Ersatzteilliste RMG 505......................S.13 505.20 S.2... -
Seite 3: Allgemeines
Vorschriften, insbesondere die DVGW-Arbeitsbl ä tter G 490, G 491 und G 495 zu beachten. Die Zeitabstände für Wartungsarbeiten am Gas-Druckregelgerät RMG 505 sind in starkem Maße von den Betriebsverhältnissen und der Beschaffenheit des Gases abhängig. Starre Wartungszeiträume werden daher nicht angegeben. -
Seite 4: Beauftragte Personen
1.1 Beauftragte Personen Sachkundige Der Sachkundige hat aufgrund seiner fachlichen Ausbildung, praktischen Tätigkeit und Erfahrung ausreichende Kenntnisse auf dem Gebiet der Instandhaltung von Gasanlagen sowie ihrer Bauelemente und Baugruppen. Er muß mit den Aufgaben und Funktionen der Gasanlagen, den einschlägigen Vorschriften, Richtlinien und den allgemeinen technischen Regeln vertraut sein und selbständig handeln können. -
Seite 5: Spezielle Betriebshinweise
Sollwert-Einsteller 2. Spezielle Betriebshinweise 2.1 Inbetriebnahme - Ausgangsseitige Absperrarmatur schließen. - Sollwertfedern durch Linksdrehen der Sollwert-Einsteller an den Reglern RMG 630 (oder RMG 640) und RMG 650 entspannen. - Eingangsseitige Armaturen öffnen. Druckbeaufschlagung langsam vornehmen. - Hilfsdruck am Aktiv-Regler RMG 630 durch Rechtsdrehen des Sollwert-Einstellers auf 10 bar einstellen. -
Seite 6: Mindest-Druckdifferenz Zwischen Der Sollwert-Einstellung Des Monitor Und Des Aktiv-Reglers
Es wird empfohlen, den am Aktiv-Regler RMG 630 eingestellten Ausgangsdruck-Sollwert Hinweis zunächst geringfügig unter den Druck im nachfolgenden Leitungssystem einzustellen. - Sollwert-Einstellschraube am Aktiv-Regler RMG 630 langsam soweit eindrehen, bis bei genügend hoher Gaseinspeisung der Ausgangsdruck-Sollwert erreicht ist. Zur genauen Einstellung des Ausgangsdruck-Sollwertes am Monitor-Regler RMG 650... -
Seite 7: Ausserbetriebnahme
2.3 Ausserbetriebnahme - Sollwert-Einstellschraube der Regelstufe am Aktiv-Regler RMG 630 linksherum drehen. Hinweis Das Aktiv-Regelgerät schließt. - Ausgangsseitige Absperrarmatur langsam schließen. In der Ausgangsstrecke stellt sich jetzt der Schließdruck des Hinweis Monitor-Regelgerätes ein. - Eingangsseitige Absperrarmatur schließen. - Entspannungsventil öffnen. -
Seite 8: Spezielle Wartungshinweise
3. Spezielle Wartungshinweise 3.1 Aktiv-Einheit Die Wartung der Aktiveinheit beschränkt sich auf Grund des wartungsfreundlichen Aufbaues im wesentlichen auf die Kontrolle der Drosselmembran. Diese wird auf Verschlei ß und Quellungen untersucht und gegebenenfalls durch eine neue Membran ersetzt. 3.2 Monitor-Einheit Bei der Wartung der Monitoreinheit sind folgende Punkte zu beachten: Stützringe (41) - nur DN 50/100 Hinweis... -
Seite 9: Tabellen
4. Tabellen 4.1 Anziehdrehmomente Anziehdrehmoment in Nm DN 100/200 DN 50/100 Pos.-Nr. DN 80/150 4.2 Schmierstoffe Bauteil (dünn einstreichen) Schmierstoff Teile - Nr. alle O-Ringe Silikonfett 00 027 081 Fettkammern (40), Gleitflächen der Ventil- hülse (53) sowie Ventilhülsendichtung, Silikonfett 00 027 052 Einspannwulst der Rollmembran (49) u. -
Seite 10: Ersatzteilzeichnung Gehäuse
5. Ersatzteilzeichnung 5.1 Ersatzteilzeichnung Gehäuse B - B 3(EV) A - A 3(EV) Es wird empfohlen, die in der Ersatzteilliste durch "EV" gekennzeichneten Teile f ü r Wartungsarbeiten Hinweis bereitzuhalten. 505.20 S.10... -
Seite 11: Ersatzteilzeichnung Rmg 505 Dn50/100
5.2 Ersatzteilzeichnung RMG 505, DN 50/100 3(EV) 27(EV) 7(EV) 35(EV) 39(EV) 10(EV) 40(EV) 41(EV) 42(EV) 40(EV) 3(EV) 3(EV) 45(EV) 16/17 41(EV) 40(EV) 3(EV) 39(EV) 3(EV) Es wird empfohlen, die in der Ersatzteilliste durch "EV" gekennzeichneten Teile f ü r Wartungsarbeiten Hinweis bereitzuhalten. -
Seite 12: Ersatzteilzeichnung Rmg 505 Dn80/100 Und Dn100/200
5.3 Ersatzteilzeichnung RMG 505, DN 80/100 und DN 100/200 56(EV) 3(EV) 57(EV) 27(EV) 7(EV) 35(EV) 10(EV) 39(EV) 40(EV) 41(EV) 45(EV) 49(EV) 50(EV) 16/17 53(EV) 41(EV) 40(EV) 39(EV) 3(EV) Es wird empfohlen, die in der Ersatzteilliste durch "EV" gekennzeichneten Teile f ü r Wartungsarbeiten Hinweis bereitzuhalten. -
Seite 13: Ersatzteilliste Rmg 505
6. Ersatzteilliste RMG 505 Pos.-Nr. Benennung Anz. EV Werkstoff Teile-Nr. Teile-Nr. Teile-Nr. DN 50/100 DN 80/150 DN 100/200 Membrandeckel 10 021 620 10 021 653 10 021 685 Zylinderschraube 00 008 176 00 010 393 00 010 393 Dichtring 00 018 842... - Seite 14 Pos.-Nr. Benennung Anz. EV Werkstoff Teile-Nr. Teile-Nr. Teile-Nr. DN 50/100 DN 80/150 DN 100/200 Einsatz 10 023 551 10 023 631 10 023 631 Zylinderschraube 00 010 361 00 010 097 00 010 097 Sicherungsscheibe 00 014 118 00 014 111 00 014 111 Drosselkörper 10 023 550...
