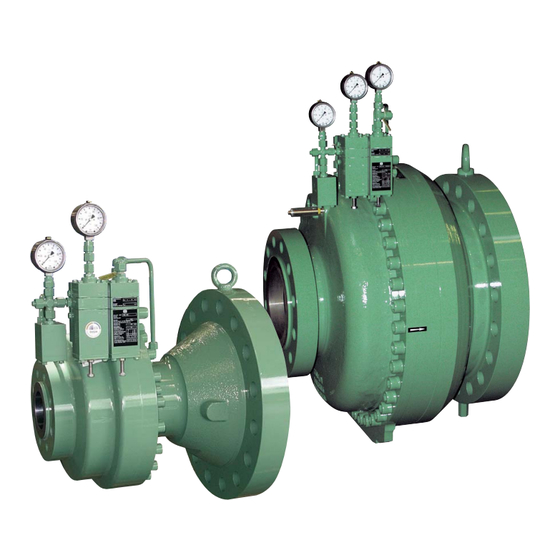

- Seite 1 Gas-Druckregelgerät Gas-Druckregelgerät RMG 512 RMG 512 RMG 512b DN 25 b RMG 512b DN 25 bis DN 100 is DN 100 RMG 512c DN 150 und DN 200 RMG 512c DN 150 und DN 200 Betriebs- und Wartungsanleitung 512.20 Ersatzteile Ausgabe 12/2004 Sicherheit und Zuverlässigkeit in der Gas-Druckregelung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Allgemeines Sicherheitshinweise Spezielle Wartungshinweise Hinweise für RMG 512b und RMG 512c Hinweise nur für RMG 512b Hinweise nur für RMG 512c Schrauben-Anziehdrehmomente Schmierstoffe Montagewerkzeuge Ersatzteile Ersatzteile RMG 512b 4.1.1 Ersatzteilzeichnung 4.1.2 Ersatzteilliste 7, 8, 9 4.1.3 Teile für Wartungsarbeiten Ersatzteile RMG 512c 4.2.1... -
Seite 3: Allgemeines
1. Allgemeines Jede Person, die mit dem Einbau, Betrieb oder der Wartung des Gas-Druckregelgerätes RMG 512 beauftragt wird, ist angehalten, vorab folgende Schriften vollständig und aufmerksam durchzulesen: - Technische Produktinformation 512.00 - sie enthält technische Daten, Abmessungen sowie eine Beschreibung über Aufbau und Arbeitsweise. -
Seite 4: Spezielle Wartungshinweise
Spezielle Wartungshinweise Gefahr Vor der Demontage müssen alle mit Gas beaufschlagten Räume drucklos sein. für RMG 512b und RMG 512c • Rollmembran (31/131) Einbaulage Rollmembranwulst dünn einfetten, in Einbaulage gemäß nebenstehender Skizze bringen und über Membranteller (11/111) schieben. Gewebeseite (mit Stempelaufdruck gekennzeichnet) muß... -
Seite 5: Schrauben-Anziehdrehmoment M In Nm A
Schrauben-Anziehdrehmoment M in Nm Pos.-Nr. Nennweite RMG 512b 25/25 25/100 25/150 50/50 50/150 50/200 80/80 80/250 100/100 100/300 RMG 512c 150/150 150/300 150/400 200/200 200/400 200/500 1150 Schmierstoffe Bauteile Schmierstoff RMG-Teile-Nr. alle O-Ringe Einspannwulst der Rollmembran Fettkammern, Silikonfett 27 052 Gleitflächen der Ventilhülse Ventilhülsendichtungen... -
Seite 6: Ersatzteile Rmg 512B
Ausführung mit Rückflußsicherheit 67 W Einzelheit "Z" 68 W DN 80 und DN 100 68 W 67 W 22 W Nur Mengenregelventil-Ausführung DN 25 und DN 50 Anziehdrehmoment in Tabelle Seite 5 beachten! Teile sind für Wartungsarbeiten bereitzuhalten. 512.20 S. 6... -
Seite 7: Esatzteilliste Rmg 512B
4.1.2 Esatzteilliste RMG 512b Teile - Nummer Pos.- Benennung Anz. Werkst. DN 25 DN 50 DN 80 DN 100 Überwurfmutter 30 804 30 804 30 807 30 807 Schneidring 30 904 30 904 30 906 30 906 Reduzierung 31 813... -
Seite 8: Ersatzteilliste
10 013 496 10 013 546 10 013 596 10 013 646 Ventilkegel 10 013 457 10 013 507 10 013 557 10 013 607 O-Ring 20 310 20 237 20 425 20 246 Zylinderschraube 10 318 10 324 10 441 10 556 512.20 S.8... - Seite 9 0,5kg 26 415 Drahtwendel 1,1kg 26 415 Drahtwendel 1,3kg 26 415 Drahtwendel 1,8kg 26 361 Drahtwendel 3,4kg 26 361 Drahtwendel 5,3kg 26 361 Drahtwendel, nichtrostend NFSt 26 725 26 725 26 725 26 362 26 362 26 362 512.20 S.9...
-
Seite 10: Teile Für Wartungsarbeiten
20 425 20 246 Ausführung mit Aufweitung Teile - Nummer Pos.- Benennung Anzahl DN 25/100 DN 25/150 DN 50/150 DN 50/200 DN 80/250 DN 100/300 O-Ring 20 261 20 433 20 433 20 314 20 397 20 339 512.20 S.10... -
Seite 11: Ersatzteile Rmg 512C
Ersatzteile RMG 512c 4.2.1 Ersatzteilzeichnung Ausführung Standardausführung Mengenregelventil 101/102 Ausführung mit Aufweitung 185 W 107/108 190 W W 113 "V" "W" 167 W "X" "Y" 168 W Nur Ausfg. mit Rückflußsicherheit Ausführung ohne Aufweitung W 131 W 133 Ansicht "A"... - Seite 12 Gerät mit Aufweitung mit Rückflußsicherheit 167 W bei Gerät ohne ohne Rückflußsicherheit 164 W Aufweitung 168 W 172 W Einzelheit "Y" Einzelheit "X" 144 W 145 W Anziehdrehmoment in Tabelle Seite 5 beachten! 512.20 S.12 Teile sind für Wartungsarbeiten bereitzuhalten.
-
Seite 13: Esatzteilliste Rmg 512C
4.2.2 Esatzteilliste RMG 512c Teile - Nummer Pos.- Benennung Anz. Werkst. DN 150 DN 200 Überwurfmutter 30 807 30 807 Schneidring 30 906 30 906 Stutzen 30 615 30 615 Einschraubstutzen 30 112 30 112 Dichtring 18 787 18 787 Überwurfmutter... - Seite 14 10 026 854 10 026 954 ANSI 600 RJ 10 026 855 10 026 955 Führungsring 10 026 871 10 026 971 Zylinderschraube 10 207 Zylinderschraube 10 328 Sicherungsscheibe 14 113 Sicherungsscheibe 14 114 O-Ring 20 625 21 193 512.20 S.14...
-
Seite 15: Ersatzteilliste
Zylinderschraube 10 207 Lochdrosselkörper 10 026 881 10 026 981 Dichtring 10 030 266 10 030 270 Zylinderschraube 10 382 10 602 Federteller 18 360 048 Federteller 10 030 272 Druckfeder 10 014 961 Druckfeder NFSt 100 151 512.20 S.15... - Seite 16 10 026 864 10 026 864 10 026 964 10 026 964 Zylinderschraube 8 176 8 176 Zylinderschraube 08 176 8 176 Sicherungsscheibe 14 112 14 112 Sicherungsscheibe 14 112 14 112 Zylinderschraube 10 394 10 394 10 394 Zylinderschraube 10 556 Sicherungsscheibe 14 116 14 116 14 116 512.20 S.16...
-
Seite 17: Teile Für Wartungsarbeiten
10 030 270 Ausführung mit Aufweitung Teile - Nummer Pos.- Benennung Anzahl DN 150/300 DN 150/400 DN 200/400 DN 200/500 O-Ring 21 355 21 355 21 350 21 350 O-Ring 20 339 20 424 20 424 21 243 512.20 S.17... -
Seite 18: Ersatzteile Zubehör
Ersatzteile Zubehör 4.3.1 Ersatzteilzeichnung RMG 512b DN 25 und DN 50 mit Wegaufnehmer RMG 970 292 W RMG 512b DN 80 und DN 100 mit Wegaufnehmer RMG 970 RMG 512c DN 150 und DN 200 mit Wegaufnehmer RMG 970 Teile sind für Wartungsarbeiten bereitzuhalten. -
Seite 19: Esatzteilliste Zubehör
DN E 200 Meßumformer 24 333 24 333 24 333 24 333 24 333 Wegaufnehmer RMG 970 18 353 620 18 353 702 10 021 332 19 082 676 18 357 032 O-Ring 20 415 20 415 20 382 20 382... -
