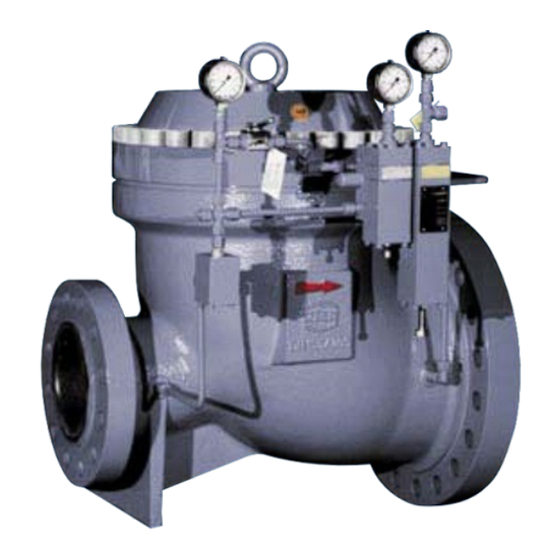

- Seite 1 Gas-Druckregelgerät RMG 502 502.20 BETRIEBS- UND WARTUNGSANLEITUNG / ERSATZTEILE Ausgabe 01/2013 Serving the Gas Industry Worldwide...
-
Seite 2: Inhaltsverzeichnis
Ersatzteilzeichnung DN 25/50 und DN 50/100 4.1.2 Ersatzteilliste DN 25/50 und DN 50/100 4.2.1 Ersatzteilzeichnung DN 80/150, DN 100/200 4.2.2 Ersatzteilliste DN 80/150 und DN 100/200 4.3.1 Ersatzteilzeichnung DN 150/300 und DN 200/300 4.3.2 Ersatzteilliste DN 150/300 und DN 200/300 Teile für Wartungsarbeiten 502.20 S.2... -
Seite 3: Allgemeines
1. Allgemeines Jede Person, die mit dem Einbau, Betrieb oder der Wartung des Gas-Druckregelgerätes RMG 502 beauftragt wird, ist angehalten, vorab folgende Schriften vollständig und aufmerksam durchzulesen: - Technische Produktinformation 502.00 - sie enthält technische Daten, Abmessungen sowie eine Beschreibung über Aufbau und Arbeitsweise. -
Seite 4: Spezielle Betriebshinweise
Hinweis Anfahrventil ist unbedingt wieder zu schließen. • Sollwert der Hilfsdruckstufe beim Regler RMG 630 auf ca. 10 bar über p einstellen. • Ausgangsdruck in kleinen Schritten durch Rechtsdrehen der Sollwerteinstellschraube auf den gewünschten Wert einstellen. Der Hilfsdruck beim RMG 630 steigt dabei automatisch an. -
Seite 5: Ersatzteile
Ersatzteile Ersatzteilzeichnungen RMG 502a GDR -Einheit Gehäuse A - A B - B 8, 9 5, 6 Teile sind für Wartungsarbeiten bereitzuhalten 502.20 S.5... -
Seite 6: Ersatzteilzeichnung Dn 25/50 Und Dn 50/100
4.1.1 DN 25/50 und DN 50/100 Ausführung Ausführung ohne Schallreduzierung mit Schallreduzierung W 306 W 303 Ausführung mit Schallreduzierung Anziehdrehmoment in Tabelle Seite 4 beachten! Teile sind für Wartungsarbeiten bereitzuhalten 502.20 S.6... -
Seite 7: Ersatzteilliste Dn 25/50 Und Dn 50/100
... Messing GZn ... Zinkguss ... Federstahl ... Stahlguss AlBz ... Aluminiumbronze NFSt ... Nichtrostender Federstahl GGG ... Gusseisen mit Kugelgraphit ... Kunststo ... Bronze GBz ... Bronzeguss ... Gummiartiger Kunststo ... Kupfer GLM ... Leichtmetallguss ... Schaumsto 502.20 S.07... -
Seite 8: Ersatzteilzeichnung Dn 80/150, Dn 100/200
4.2.1 DN 80/150 und DN 100/200 Ausführung Ausführung 314 W ohne Schallreduzierung mit Schallreduzierung 319 W W 306 W 303 Ausführung mit Schallreduzierung Anziehdrehmoment in Tabelle Seite 4 beachten! Teile sind für Wartungsarbeiten bereitzuhalten 502.20 S.8... -
Seite 9: Ersatzteilliste Dn 80/150 Und Dn 100/200
10011249 10011249 Membrandeckel St/LM 10021653 10021685 Ringschraube 10003 10003 Schaumsto scheibe 10023593 10023633 Zylinderschraube 10393 10393 Membranteller 10011238 10011238 Zylinderschraube 10601 10601 Schaumsto ring 10023592 10023632 Zylinderschraube 10030356 10030356 Metallschaumring 10023635 10023635 Entspannungsplatte 10023594 10023594 Sicherungsscheibe 14123 14123 502.20 S.09... -
Seite 10: Ersatzteilzeichnung Dn 150/300 Und Dn 200/300
4.3.1 DN 150/300 und DN 200/300 Ausführung Ausführung ohne Schallreduzierung mit Schallreduzierung 314 W 319 W W 306 W 303 Ausführung mit Schallreduzierung Anziehdrehmoment in Tabelle Seite 4 beachten! Teile sind für Wartungsarbeiten bereitzuhalten 502.20 S.10... -
Seite 11: Ersatzteilliste Dn 150/300 Und Dn 200/300
10027965 Zylinderschraube 10270 10270 Membranteller 10023695 10023695 Zylinderschraube 10589 10589 Schaumsto ring 10023688 10027966 Zylinderschraube 10030392 10030391 Metallschaumring 10023691 10027962 Entspannungsplatte 10023690 10027964 Sicherungsscheibe 14122 14122 Transportsicherung 10024899 10024899 Sechskantschraube 8182 8182 Sechskantmutter 13120 13120 Scheibe 8171 8171 502.20 S.11... -
Seite 12: Teile Für Wartungsarbeiten
DN 100/200 O-Ring 21184 21184 Membran 10011307 10011307 Schaumsto scheibe 10023593 10023633 Schaumsto ring 10023592 10023632 Pos.- Benennung Anz. Werksto DN 150/300 DN 200/300 O-Ring 20541 20541 Membran 10023697 10023697 Schaumsto scheibe 10023689 10027965 Schaumsto ring 10023688 10027966 502.20 S.12... - Seite 13 RMG Gaselan Regel + Messtechnik GmbH TÜRKEI Julius-Pintsch-Ring 3 Honeywell Process Solutions 15517 Fürstenwalde, Deutschland RMG GAZ KONT. SIS. ITH. IHR. LTD. STI. Tel: +49 (0)3361 356-60 Baskent OSB, Ataturk Bulvari 19.cadde No:56 Fax: +49 (0)3361 356-836 Maliköy-Temelli -Sincan ANKARA - Türkei...
