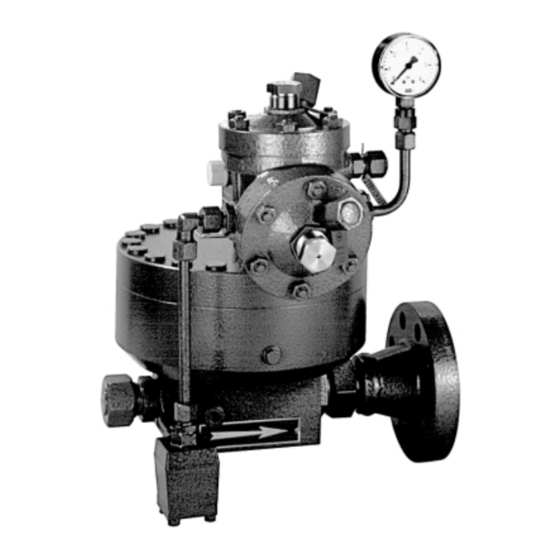

RMG 200 Betriebs- Und Wartungsanleitung / Ersatzteile
Verwandte Anleitungen für RMG RMG 200
Inhaltszusammenfassung für RMG RMG 200

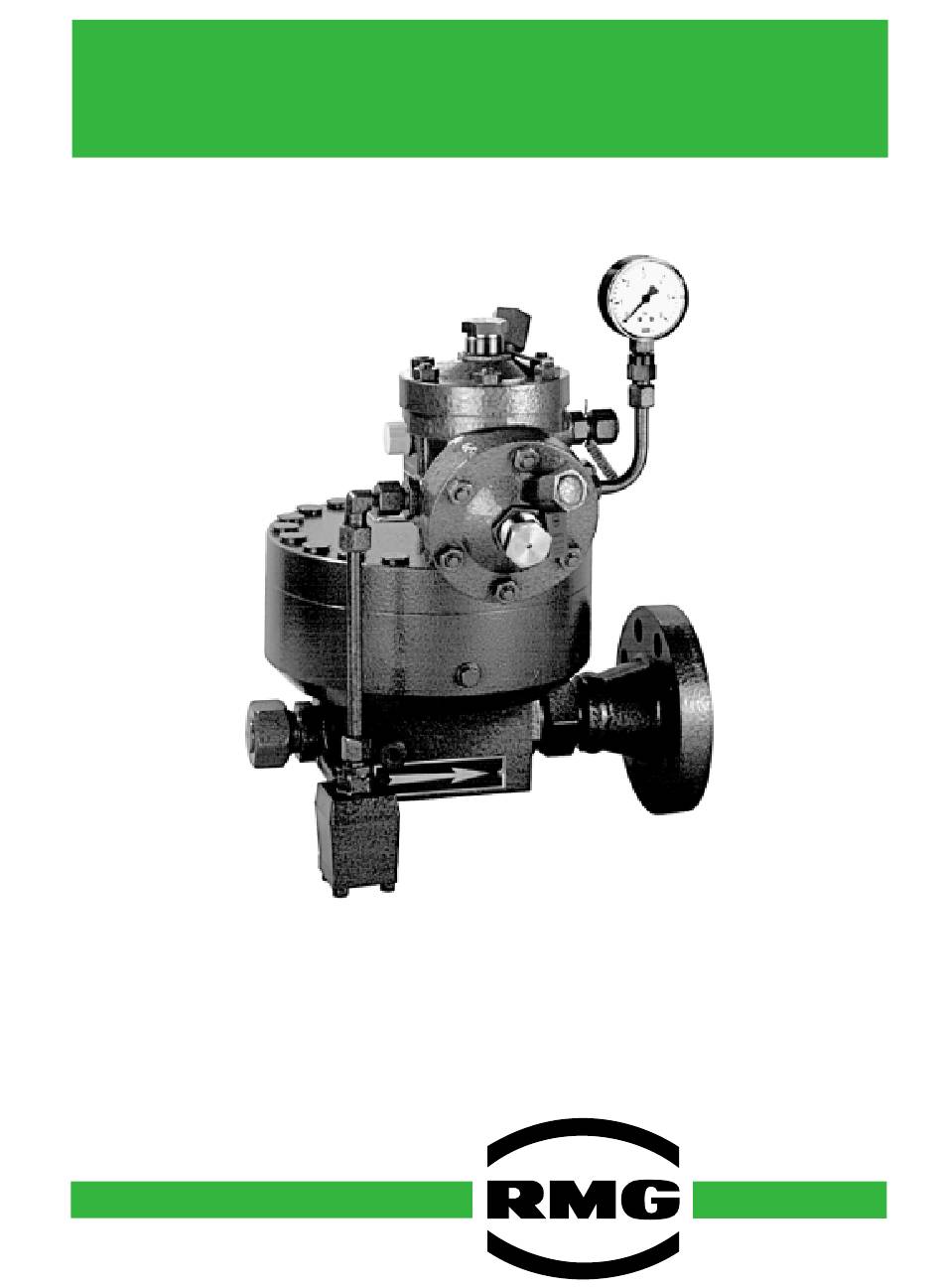

- Seite 1 Gas-Druckregelgerät RMG 200 Betriebs- und Wartungsanleitung 200.20 Ausgabe 07/1995 Ersatzteile Sicherheit und Zuverlässigkeit in der Gas-Druckregelung...
- Seite 2 200.20 S.2...
- Seite 3 Das in der Rückführleitung integrierte Drosselventil (51) soll normal zur Erzielung möglichst hoher Stellgeschwindig- keiten voll geöffnet sein. Treten Stabilitätsprobleme auf, die über die Regler RMG 650 bzw. RS 10d nicht allein beseitigt werden können, kann durch Verstellen der Einstellschraube am Drosselventil (51) eine weitere Stabilisierung des Regelkreises erreicht werden.
- Seite 4 • Ventilsitz (20) Ventilteller (bei Ventilsitz Ø 5 und 6mm) Bei älteren Ausführungen des Gasdruckregelgerätes RMG 200 mit Ventilsitz Ø 5 und 6mm kommt ein relativ kleines Anschlußgewinde zwischen Ventilstange und Ventilteller zur Anwendung. Um bei einer Beschädigung dieser Verbindung (durch ein unzulässiges Anzugsmoment, unzulässige Prüfdrück etc.) Funktionsstörungen weitgehend auszuschließen, hat der Ventilteller eine zusätzliche Anfederung erhalten.
- Seite 5 4. Ersatzteile 4.1 Ersatzteilzeichnung RMG 200 * Teile für Wartungsarbeiten bereithalten 200.20 S.5...
- Seite 6 Ersatzteilzeichnung RMG 200 Ausführung Stellantrieb 1 Anschluß RS10d RMG 650 Ausführung Stellantrieb 2 Ventilsitz Ø 5, Ø 6 Ventilsitz Ø 18, Ø 23 Nachrüstsatz-Ventilanfederung * Teile für Wartungsarbeiten bereithalten 200.20 S.6...
-
Seite 7: Ersatzteilliste Rmg 200
4.2 Ersatzteilliste RMG 200 Pos. Benennung Werkstoff Teile-Nr. Zylinderschraube 00 010 373 Scheibe 00 014 136 Gehäusedeckel (Stellantrieb), wahlweise: Stellantrieb 1 10 009 465 Stellantrieb 2 10 009 475 O-Ring, wahlweise: Stellantrieb 1 00 020 324 Stellantrieb 2 00 020 396 Stellantriebsgehäuse,wahlweise:... - Seite 8 Ersatzteilliste RMG 200 Pos. Benennung Werkstoff Teile-Nr. Stutzen (Eingang und Ausgang), wahlweise: für Rohr: Ø 18 mm 00 030 157 Ø 22 mm 00 030 158 Ø 25 mm 00 030 159 Ø 28 mm 00 030 160 Ø 38 mm 00 030 161 Ø...
- Seite 9 Ersatzteilliste RMG 200 Pos. Benennung Werkstoff Teile-Nr. DN 40, PN 25 und PN 40 10 009 538 DN 40, ANSI 300 RF 10 009 539 DN 40, ANSI 300 RJ 10 009 447 DN 40, ANSI 600 RF 10 009 448...
- Seite 10 Ersatzteilliste RMG 200 Pos. Benennung Werkstoff Teile-Nr. Drosselventil St/KG/Ms 10 004 060 Überwurfmutter 00 030 804 Schneidring 00 030 904 Ventilkegel, wahlweise: für Ventil Ø 18 mm 10 009 515 für Ventil Ø 23 mm 10 009 525 Ventilteller, wahlweise: für Ventil Ø...
- Seite 11 200.20 S.11...
-
