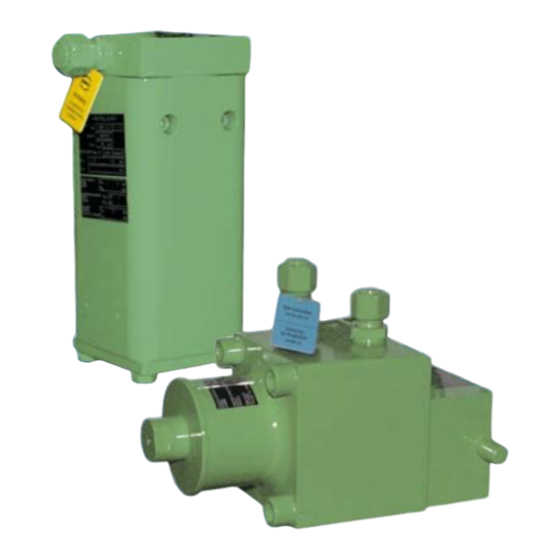

RMG 672 K10a Betriebs- Und Wartungsanleitung
Kontrollgerät
Verwandte Anleitungen für RMG 672 K10a
Inhaltszusammenfassung für RMG 672 K10a
- Seite 1 Kontrollgerät RMG 672 K10a, K11a/1, K11a/2, K12, K13 Betriebs- und Wartungsanleitung 672.20 Ersatzteile Ausgabe 04/1994 Sicherheit und Zuverlässigkeit in der Gas-Druckregelung...
- Seite 2 672.20 S.02...
-
Seite 3: Allgemeines
1. Allgemeines Für das Kontrollgerät RMG 672 sind die technischen Daten, Ausführungen und Abmessungen in den Stellgeräte- Informationsschriften z.B. 711.00 enthalten. Die RMG-Schrift "Allgemeine Betriebsanleitung für Gas-Druckregelgeräte und Sicherheitseinrichtungen" gibt Auskunft über Einbau, Inbetriebnahme, Bedienung und enthält Hinweise zur Störungsbeseitigung. -
Seite 4: Spezielle Wartungshinweise
Kontrollgeräte am SAV-Schaltgerät angebaut sind, da sonst mechanische Beschädigungen auftreten können. Überprüfungs- und Einstellanleitung für Kontrollgerät / Schaltgerät Kontrollgerät K10a, K12 und K13 für RMG 408, RMG 710, RMG 711- DN 200 bis 300 und RMG 721 Gehäuse 2 mm... - Seite 5 Kontrollgerät K10a, K11a/1 und K11/2 für RMG 711- DN 25 bis 150 Schaltstange Schaltlager Deckel max. 1mm SAV muß eingerastet und der Deckel demontiert sein. Die Schaltstange darf nicht am Schaltlager anliegen, und der Abstand maximal 1 mm betragen. Anziehdrehmomente...
- Seite 6 4. Ersatzteile 4.1 Ersatzteilzeichnung RMG 672 K 10a (PN 100) * Teile für Wartungsarbeiten bereithalten 672.20 S.06...
- Seite 7 4.2 Ersatzteilliste RMG 672 K 10a (PN 100) Pos. Benennnung Werkstoff Teile - Nr. Verschlußschraube 10 001 789 O-Ring 00 020 244 Membrandeckel 10 022 523 Federteller 10 001 844 Druckfeder für W wahlweise: 10 mbar - 15 mbar (hellblau) 10 000 868 14 mbar - 40 mbar (weiß)
- Seite 8 Ersatzteilliste RMG 672 K 10a (PN 100) Pos. Benennnung Werkstoff Teile - Nr. O-Ring 00 020 243 Kugel 00 026 267 Druckfeder 10 014 029 Dichtring 00 018 735 Verschlußschraube 10 014 030 Arretierrohr 10 001 784 Seeger-K-Ring 00 019 182 Die mit * gekennzeichneten Teile sind für Wartungsarbeiten bereitzuhalten...
-
Seite 9: Ersatzteilzeichnung Rmg K10A
4.3 Ersatzteilzeichnung RMG K10a Einbaueinheit für RMG 711 DN 25 - DN 150 Teile ohne Pos.-Nr. siehe S.6 * Teile für Wartungsarbeiten bereithalten 672.20 S.09... -
Seite 10: Ersatzteilliste Rmg 672 K 10A
4.4 Ersatzteilliste RMG 672 K 10a Einbaueinheit für RMG 711 DN 25-DN 150 Pos. Benennnung Werkstoff Teile - Nr. Druckfeder für W wahlweise: 10 mbar - 40 mbar (weiß) 10 001 837 35 mbar - 120 mbar (schwarz) 10 001 760 Druckfeder für W... -
Seite 11: Ersatzteilzeichnung Rmg 672 K 11A
4.5 Ersatzteilzeichnung RMG 672 K 11a/1 Einbaueinheit für RMG 711 DN 25 - DN 150 Teile ohne Pos.- Nr. siehe S.6 und S.9 * Teile für Wartungsarbeiten bereithalten 672.20 S.11... -
Seite 12: Ersatzteilliste Rmg 672 K 11A
4.6 Ersatzteilliste RMG 672 K 11a/1 Einbaueinheit für RMG 711 DN 25-DN 150 Pos. Benennnung Werkstoff Teile - Nr. Druckfeder für W wahlweise: 60 mbar - 150 mbar (hellblau) 10 000 868 120 mbar - 400 mbar (schwarz) 10 001 760... - Seite 13 4.7 Ersatzteilzeichnung RMG 672 K 11a/2 Einbaueinheit für RMG 711 DN 25 - DN 150 Teile ohne Pos.-Nr. siehe S.6 und S.9 * Teile für Wartungsarbeiten bereithalten 672.20 S.13...
- Seite 14 4.8 Ersatzteilliste RMG 672 K 11a/2 Einbaueinheit für RMG 711 DN 25 - DN 150 Pos. Benennnung Werkstoff Teile - Nr. Druckfeder für W 0,8 bar - 2,2 bar (rot) 10 001 830 Druckfeder für W 2,5 bar - 8,0 bar (weiß) 10 001 839 Rastbuchse, vollständig...
- Seite 15 4.9 Ersatzteilzeichnung RMG 672 K12 *Teile für Wartungsarbeiten bereithalten 672.20 S.15...
- Seite 16 4.10 Ersatzteilliste RMG 672 K 12 Pos. Benennnung Werkstoff Teile - Nr. Deckel 10 001 777 Einstellschraube 10 001 776 Reglergehäuse, vollst. LM/Ms 10 001 731 Druckfeder für W , wahlweise: 0,5 bar - 1,5 bar (grün) 10 001 820...
- Seite 17 4.11 Ersatzteilzeichnung RMG 672 K 13 Teile ohne Pos.-Nr. siehe S.15 * Teile für Wartungsarbeiten bereithalten 672.20 S.17...
- Seite 18 4.12 Ersatzteilliste RMG 672 K 12 Pos. Benennnung Werkstoff Teile - Nr. Druckfeder für W , wahlweise: 4 bar - 14 bar (gelb) 10 001 821 7 bar - 30 bar (rot) 10 001 822 Druckfeder für W , wahlweise: 0,5 bar - 1,2 bar (weiß)
- Seite 19 4.13 Ersatzteilzeichnung Zubehör für K 10a, K 11a/1 und K 11a/2 Anbau an RMG 711 DN 25 - DN 150 *Teile für Wartungsarbeiten bereithalten 672.20 S.19...
- Seite 20 4.14 Ersatzteilliste Zubehör für K 10a, K11a/1 und K 11a/2 Anbau an RMG 711 DN 25 - DN 150 Pos. Benennnung Werkstoff Teile - Nr. 150* Sicherungsscheibe 00 019 101 Druckfeder 10 017 639 Verbindungsstück, vollständig LM/Ms 10 022 545 Schaltstange, wahlweise: für DN 25 und DN 50...
- Seite 21 4.15 Ersatzteilzeichnung Zubehör für K 10a, K 12 und K 13 Anbau an RMG 408, RMG 710, RMG 711 DN 200 - 300 und RMG 721 *Teile für Wartungsarbeiten bereithalten 672.20 S.21...
- Seite 22 4.16 Ersatzteilliste RMG 672 Zubehör für K 10a, K12 und K 13 Anbau an RMG 408, RMG 710, RMG 711 DN 200 - 300 und RMG 721 Pos. Benennnung Werkstoff Teile - Nr. Zylinderschraube 00 010 359 Sicherungsscheibe 00 014 123...
- Seite 23 672.20 S.23...
-
