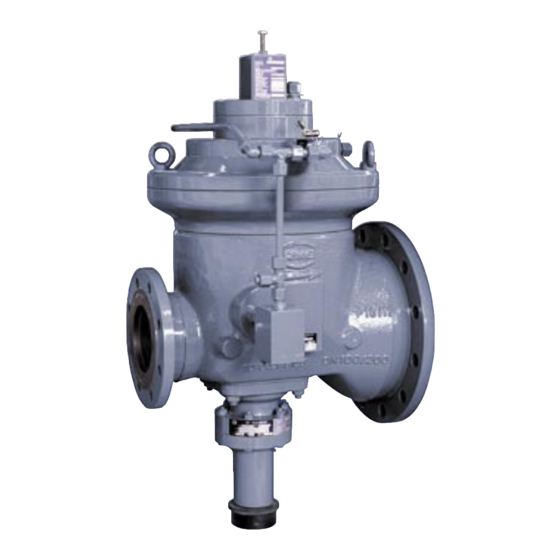

RMG 402.20 Betriebs- Und Wartungsanleitung / Ersatzteile
Gas-druckregelgerät
Verwandte Anleitungen für RMG 402.20
Inhaltszusammenfassung für RMG 402.20
- Seite 1 SERVING THE GAS INDUSTRY WORLDWIDE Betriebs- und Wartungsanleitung, Ersatzteile GAS-DRUCKREGELGERÄT RMG 402 GAS-DRUCKREGELGERÄT RMG 402 402.20 402.20 Ausgabe 01/2000 RMG REGEL + MESSTECHNIK GMBH...
-
Seite 2: Inhaltsverzeichnis
S.07 S.08 Ersatzteilzeichnungen..........................RMG 402 DN 25............................S.08 S.09 RMG 402 DN 50, DN 50/100........................RMG 402 DN 80, DN 80/150, DN 100, DN 100 / 200................... S.10 S.11 RMG 402 Schallreduzierung......................... RMG 402 Regler 630 / 640........................... S.11 S.11 RMG 402 SAV-Fernanzeige für RMG SAV 720 (RMG 674) und SAV 721.......... -
Seite 3: Allgemeines
1. Allgemeines Für das Gasdruckregelgerät RMG 402 besteht die ausführliche Informationsschrift 402.00, welche die technischen Daten, Ausführungen und Abmessungen enthält. Zubehörteile werden in folgenden Prospektunterlagen beschrieben: 630 / 640.00 Allgemeine Prospektschrift RMG 630/640 Regler: 630 / 640.20 Betriebs- und Wartungsanleitung, Ersatzteile 402.00... -
Seite 4: Sicherheitshinweise
Achtung • Eingangsdruck langsam aufgeben Hinweis • Anfahrventil ist unbedingt wieder zu schließen • Sollwert der Hilfsdruckstufe beim Regler RMG 630 auf ca. 5 bar über p einstellen • Ausgangs-Absperrarmatur langsam öffnen Achtung • Sollwert mittels Einstellschraube (218) langsam erhöhen, bis das Gerät die Gasversorgung übernommen hat und der gewünschte Ausgangsdruck p... -
Seite 5: Spezielle Wartungshinweise
Die Schaumstoffringe (102, 105) sind bei jeder Wartung mit auszutauschen. Der auf dem Membranteller befindliche Schaumstoffring ist mit Kleber (Loctite 454 ) auf Teil (104) zu befestigen. Regler RMG 620: 3.2.1 • Doppelmembransystem Durch Lösen der Schraubenverbindung (207) zwischen den Teilen (208) und (209) kann das Doppelmembransystem ausgebaut und einer visuellen Kontrolle unterzogen werden. -
Seite 6: Drehmomente
Dose 1,0 kg 00 027 079 Silikonfett Schaltkugeln (510) Tube 0,1 kg 00 027 081 Kugellager-Zwischenräume (529) alle Befestigungsschrauben und alle Rohrverschraubungen 00 027 058 Hochdruckfett • Schraubensicherung Sicherungsmittel Bauteil LOCTITE**) Zylinderschraube (1, 103) Typ 221 **) ist im Fachhandel erhältlich 402.20 S.06... -
Seite 7: Beispiele Der Verschiedenen Reglerkombinationen Mit Gehäusevarianten
3.6 Beispiele der verschiedenen Reglerkombinationen mit Gehäusevarianten a) RMG 402 ohne Aufweitung, z.B. mit Regler RMG 620 und SAV-Einheit RMG 720 K4 Sollwerteinsteller Vordrossel Atmungsleitung Regler Abströmdrossel (nur bei NW DN 80) Rückführleitung Meßleitung Stellgerät SAV - Meßleitung SAV-Meßmembran Atmungsleitung... -
Seite 8: Ersatzteilzeichnungen
4. Ersatzteilzeichnungen 4.1 Ersatzteilzeichnung RMG 402 DN 25 ab Fabrik-Nr. 95 10 157 88 siehe ET-Liste S. 19 RMG 620 siehe Seite 12 12(EV) 6(EV) 8(EV) 10(EV) SAV K1a, K2a siehe 673.20 Ausführung mit SAV Ausführung ohne SAV Hinweis Die mit EV gekennzeichneten Teile sind für Wartungsarbeiten bereitzuhalten... -
Seite 9: Ersatzteilzeichnung Rmg 402 Dn
4.2 Ersatzteilzeichnung RMG 402 DN Ausführung ab Fabrik - Nr.: 95 10 157 88 siehe ET-Liste S. 22 RMG 620 siehe Seite 12 12(EV) 6(EV) 8(EV) 50(EV) 53(EV) SAV K4, K5, K6 siehe 674.20 Ausführung Ausführung mit SAV ohne SAV Hinweis Die mit EV gekennzeichneten Teile sind für Wartungsarbeiten bereitzuhalten... - Seite 10 4.3 Ersatzteilzeichnung RMG 402 DN E 80 bis DN E 100 (gezeichnet Ausführung DN 100/200) ab Fabrik - Nr. 95 041 4600 siehe ET-Liste S. 21, 22 RMG 620 siehe Seite 13 102(EV) 105(EV) 107(EV) 109(EV) 110(EV) 114(EV) 117(EV) SAV K4, K5, K6 siehe 674.20...
- Seite 11 ET-Liste S. 27 Ausführung mit Regler RMG 630/640 siehe ET-Liste S. 27 184, 185 186(EV) 187 Ausführung mit SAV RMG 720 und RMG 721 siehe ET-Liste S. 28 Achtung Die Montage vom Näherungs- initiator (192)für SAV-Fernanzeige darf nur in geschlossenem...
-
Seite 12: Ersatzteilzeichnung Rmg 402 Dn 25 Bis Dn
4.7 Ersatzteilzeichnung RMG 402 DN 25 bis DN 50 mit Regler RMG 620 siehe ET-Liste S. 23, 24 221, 222 205(EV) 225(EV) "X" 210(EV) 221, 222 229(EV) 214 215 202 216 217(EV) 213 210 (EV) "X" 238(EV) Schnitt A - A... - Seite 13 4.8 Ersatzteilzeichnung RMG 402 DN 80 bis DN 100 mit Regler RMG 620 siehe ET-Liste S. 25, 26 221, 222 205(EV) 225(EV) 221, 222 210(EV) 225(EV) "X" 202 216 217 300 210 214 (EV) (EV) 238(EV) Schnitt A - A...
- Seite 14 4.9 Ausführung DN 25 siehe ET-Liste S. 29 400,401 406 RMG 620 siehe Seite 12 RMG 905 siehe 905.20 403,404 SAV K1a, K2a siehe RMG 673.20 Die mit EV gekennzeichneten Teile sind für Wartungsarbeiten bereitzuhalten Hinweis 402.20 S.14...
- Seite 15 4.10 Ausführung DN siehe ET-Liste S. 29 RMG 620 siehe Seite 12 410,411 Filter RMG 905 siehe 905.20 413,414 SAV K4, K5, K6 siehe 674.20 402.20 S.15...
-
Seite 16: Anfahrventil Für Dn 25 Und Dn
4.11 Anfahrventil für DN 25 und DN 50 mit Regler RMG 630/640 (gez. DN 50/100) siehe ET-Liste S. 29 423,424 423,424 423,424 423,424 RMG 630 (RMG 640) RMG 905 siehe 630.20 (640.20) siehe 905.20 Schaltgerät siehe Seite 36 402.20 S.16... -
Seite 17: Und Dn E 100 Mit Regler Rmg 620
4.12 Anfahrventil für DN 80 und DN 100 mit Regler RMG 620 siehe ET-Liste S. 30 431,432 431,432 Filter RMG 905 siehe 905.20 431/432 420.20 S.17... - Seite 18 4.13 Anfahrventil für DN 80 und DN 100 mit Regler RMG 630/640 siehe ET-Liste S. 30 443,444 443,444 443,444 RMG 630 (RMG 640) siehe 630.20 (640.20) 443,444 443,444 RMG 905 siehe 905.20 SAV K4, K5, K6 siehe 674.20 402.20 S.18...
-
Seite 19: Ersatzteillisten
Ersatzteillisten Ersatzteilliste RMG 402 DN 25 ab Fabr. Nr. 951015788 Pos. Benennung Anz. Bestell Nr. Werkstoff 1 Zylinderschraube 00 008 177 2 Schließfeder NFSt 10 024 055 3 Kappe 00 027 786 4 Membranteller 10 021 489 5 Zylinderschraube 00 008 174... -
Seite 20: Ersatzteilliste Rmg 402 Dn
5.2 Ersatzteilliste RMG 402 DN 50 ab Fabr. Nr 951015788 Pos. Benennung Anz. Werkstoff Bestell Nr. 1 Zylinderschraube 00 008 177 2 Schließfeder 10 024 055 NFSt 3 Kappe 00 027 786 4 Membranteller 10 021 489 5 Zylinderschraube 00 008 174... - Seite 21 5.3 Ersatzteilliste RMG 402 DN 80, DN 80/150 ab Fabr Nr. 950414600 Pos. Benennung Anz. EV Werkstoff Bestell Nr. 1 0 1 Schließfeder NFSt 10 023 245 1 0 2 Ring 10 024 056 1 0 3 Zylinderschraube 00 010 620...
- Seite 22 5.4 Ersatzteilliste RMG 402 DN100, DN100/200 ab Fabr.Nr. 950414600 Pos. Benennung Anz. EV Werkstoff Bestell Nr. 1 0 1 Schließfeder NFSt 10 023 245 1 0 2 Ring 10 024 044 1 0 3 Zylinderschraube 00 010 620 1 0 4 Membranteller...
- Seite 23 Ersatzteilliste RMG 402 / 620, DN 25, DN 50, DN 50/100 Pos. Benennung Anz. EV Werkstoff Bestell Nr. 2 0 0 Federdom 10 021 433 St/LM 2 0 1 Kappe 00 026 067 2 0 2 Federteller für Feder 10000139 10 000 114 für Feder 10000063...
- Seite 24 K..Kunststoff allgemein FSt..Federstahl MS..Messing KG..Gummiartiger Kunststoff NFSt.. Nichtrostender Federstahl GMs..Messing-Guß KGT.. Kunststoff mit Teflon besprüht GS..Stahlguß Bz..Bronze KV..Viton GGG.. Guß mit Kugelgraphit GBz.. Bronzeguß KT..Teflon LM..Leichtmetall AlBz. Aluminiumbronze PGI..Plexiglas 402.20 S.24...
- Seite 25 2 1 7 O-Ring 00 020 226 2 1 8 Sollwertschraube 10 002 795 2 1 9 Sechskantmutter 00 013 136 2 2 0 RMG 915 10 010 570 2 2 1 Überwurfmutter 00 030 804 2 2 2 Schneidring 00 030 904 2 2 3 Drossel ø...
- Seite 26 K..Kunststoff allgemein FSt..Federstahl MS..Messing KG..Gummiartiger Kunststoff NFSt.. Nichtrostender Federstahl GMs..Messing-Guß KGT.. Kunststoff mit Teflon besprüht GS..Stahlguß Bz..Bronze KV..Viton GGG.. Gußeisen mit Kugelgraphit GBz.. Bronzeguß KT..Teflon LM..Leichtmetall AlBz. Aluminiumbronze PGI..Plexiglas 402.20 S.26...
-
Seite 27: Dne 80 Und Dn 100
5.7 Ausführung mit RMG 630 / 640 Pos. Benennung Anz. EV Werkstoff Bestell Nr. 1 8 2 Stutzen (nur DN 25 u. DN 00 030 023 1 8 3 Stutzen 00 030 111 1 8 4 Überwurfmutter (nur DN 25 u. -
Seite 28: Ausführung Ohne Sav-Fernanzeige Ab Dn
Ausführung mit SAV RMG 720/721 ab DN SAV-Fernanzeige ( für SAV RMG 673 K 1a, K 2a gilt 673.20 ) Pos. Benennung Anz. EV Werkstoff Bestell Nr. 1 9 0 Trennschaltverstärker 00 024 402 1 9 1 Kabeldose (rechtwinklig) 00 024 099 1 9 2 SAV-Fernanzeige bez. - Seite 29 00 030 903 4 1 5 Stutzen 00 030 154 4 1 6 Verschlußkonus 00 032 004 5.12 Anfahrventil RMG 402 DN 25 und DN 50 Ausführung mit Regler RMG 630/640 (siehe Seite 16 ) Bestell Nr. Pos. Benennung Anz. EV Werkstoff 4 2 0 Manometer : Ausführung PN 16...
-
Seite 30: Verrohrung Rmg 402 Dn
5.13 Verrohrung RMG 402 DN 80 und DN 100 Ausführung : mit Regler RMG 620 (siehe Seite 17) Pos. Benennung Anz. EV Bestell Nr. Werkstoff 4 3 0 Kugelhahn 00 026 457 4 3 1 Überwurfmutter 00 030 803 4 3 2 Schneidring... -
Seite 31: Spezielle Betriebs- Und Wartungshinweise - Sav System Rmg 721
6. Spezielle Betriebs- und Wartungshinweise - SAV - System RMG 721 6.1 Schaltgerät System RMG 721 6.1.1 Ö nen des Sicherheitsabsperrventiles SAV mit Klinken-Aufziehvorrichtung (Ausführung ab Baujahr 1997, siehe Ersatzteilzeichnung Seite 36) • Kappe (548) abschrauben. • Griff (549) durch Linksdrehen soweit aus dem Deckelgehäuse schrauben, bis sich der Klinkenhebel herausstellen läßt. -
Seite 32: Ausbau Desschaltlagers Und Des Kugellagers Im Schaltgerät
Bei den Kugellagern (529) sind die Räume zwischen Innen- und Außenring mit Siliconfett (siehe Schmierstofftabelle S.06) zu füllen. Die Teile sind in umgekehrter Reihenfolge zu montieren. Die Zugstange (525)/ Gewindebolzen (547) ist zusammen mit der Ventilstange (514) mittels Loctite 241** zu befestigen. ** im guten Fachhandel erhältlich 402.20 S.32... -
Seite 33: Grundeinstellung Des Handauslösers Am Schaltgerät
Maßangabe zu korrigieren. • Ein Umsetzen des Handauslösers auf eine andere Seite des Schalt- Achtung Stößel gerätes erfordert immer die Kontrolle der Grundeinstellung • Wird eine Korrektur dieses Maßes vorgenommen, sind die Einstellungen aller vorhandenen Auslöseeinrichtungen zu überprüfen. 402.20 S.33... -
Seite 34: Einstellung Der Auslösegeräte
Offenstellungdes SAV (Schaltgerät eingerastet) keinen unmittelbaren Kontakt mit der Schaltfläche des Schaltlagers haben. Achtung Alle Maßkontrollen erfolgen bei eingerastetem Schaltgerät. 6.2.1 Pneumatische Auslösung bei Kontrollgeräten mit RMG 670/671 (K16 /K17 mit Hilfsenergie) und Druck-Kraft-Umwandler Einstellmaß Y ist kleiner Abstandsmaß X Y = X - 2 mm Kolben Gehäuse... -
Seite 35: Elektro-Magnet-Auslösung Bei Stromausfall
6.2.3 Elektro-Magnet-Auslösung bei Stromausfall Einstellmaß Y ist kleiner als Abstandsmaß X Y = X - 0,2 mm Einstellmutter Gehäuse Kontermutter Schaltfeder Schaltgerät, eingerastet 6.2.4 Elektro-Magnet-Auslösung bei Stromgebung Einstellmaß Y = 26 mm Schaltgerät, eingerastet 402.20 S.35... - Seite 36 7.2 Ersatzteilzeichnung RMG 721 Schaltgerät mit neuer Aufziehvorrichtung (Klinkenmechanismus), Ausführung ab 01/1997 521(EV) 538(EV) 518(EV) 536(EV) 535(EV) 515(EV) 532(EV) 510(EV) 507, 508 528(EV) 504(EV) 550(EV) Beschreibung siehe 6.1.2 auf S. 34 Schnitt A -A Schnitt B - B 541(EV) 540(EV)
-
Seite 37: Ersatzteilliste Sav System Rmg 721
00 010 398 5 0 3 Scheibe 00 008 281 5 0 4 Dichtring 00 018 684 5 0 5 * Schaltventil RMG 919-1 (bei Ausf. mit RMG 672 89 190 000 K 10 a ) ( bei Ausf. mit RMG 672... - Seite 38 FSt..Federstahl MS..Messing KG..Gummiartiger Kunststoff NFSt.. Nichtrostender Federstahl GMs..Messing-Guß KGT.. Gummiartiger Kunststoff mit Teflon besprüht NSt..Nichtrostender Stahl Bz..Bronze KV..Viton GGG.. Gußeisen mit Kugelgraphit GBz.. Bronzeguß KT..Teflon LM..Leichtmetall AlBz. Aluminiumbronze PGI..Plexiglas 402.20 S.38...
- Seite 39 402.20 S.39...
