Übersicht; Einsatzbestimmung Und Funktion - roco Z21 multi LOOP Benutzerhandbuch

Z21 multi LOOP
®

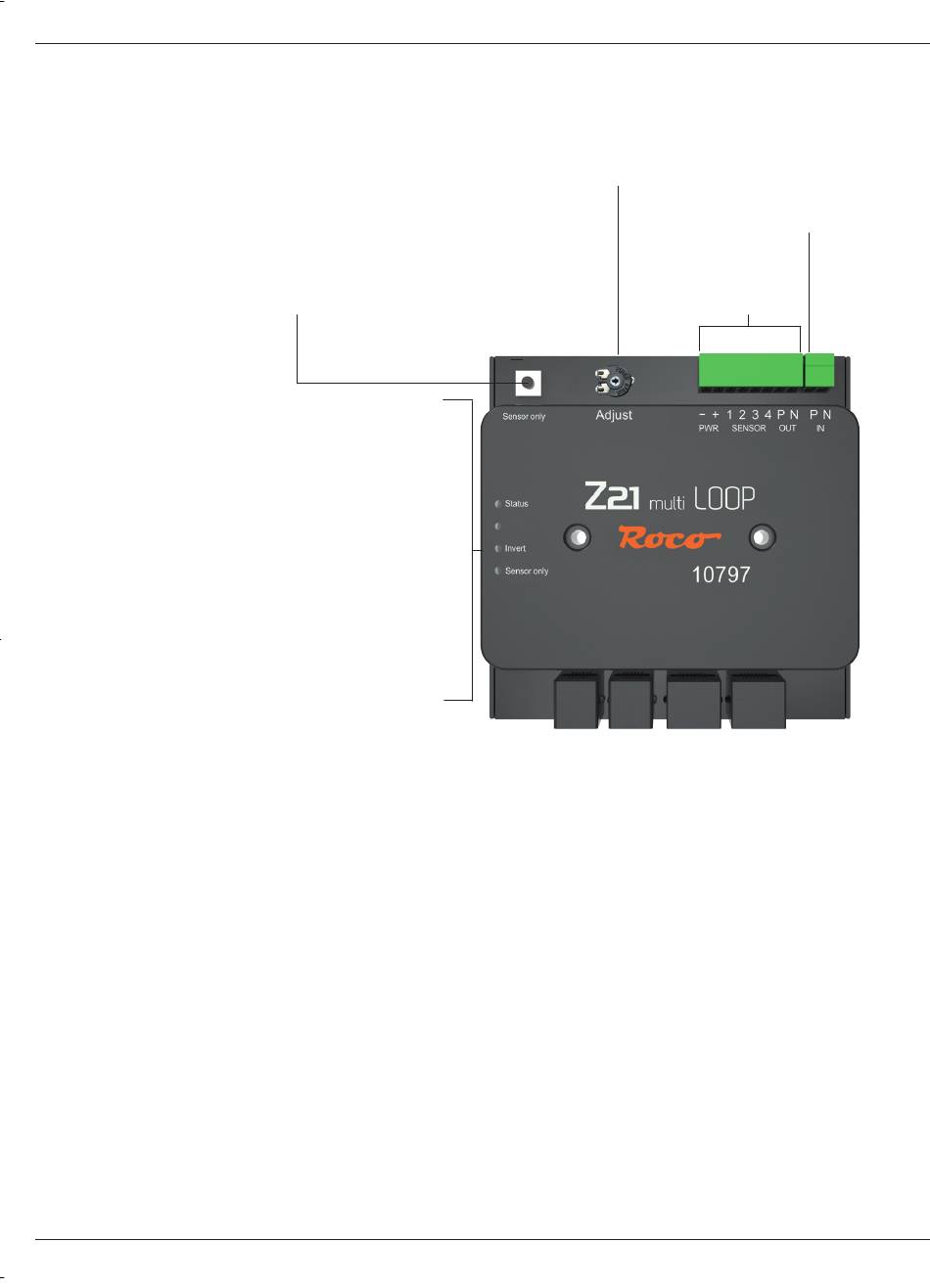

Übersicht
Programmiertaster:
3 Sekunden drücken: Aktivieren bzw. Deaktivieren
der Kurzschusserkennung.
LED Status
leuchtet Blau
LED Invert
leuchtet grün
LED Sensor only
Leuchtet Weiß
Leuchtet nicht

Einsatzbestimmung und Funktion

Beim Aufbau von Kehrschleifen oder Gleisdreiecken in Modellbahnanlagen würde es zum Kurzschluss zwi-
schen den beiden Gleisen kommen. Deshalb müssen in solche Gleisbilder immer an beiden Einfahrpunkten
Trennstellen eingebaut werden. Um nun einen einfachen Fahrbetrieb realisieren zu können, verwendet
man Kehrschleifenmodule, welche die Umpolung des isolierten Gleisabschnitts automatisch vornehmen.
Dazu ist es RailCom
Kehrschleife in das Gleissystem.
Das Kehrschleifenmodul bietet mehrere Betriebsarten:
▪ Durch die Verwendung von zusätzlichen „Sensoren" kann das Z21
trieben werden. Das Modul erkennt vor der Einfahrt, ob der isolierte Abschnitt richtig gepolt ist und
passt die Gleisspannung entsprechend an, bevor ein Kurzschluss entsteht.
4
4
Normalbetrieb
Ausgang Invertiert
Kurzschusserkennung deaktiviert
Nur Sensorgleis-Erkennung
Kurzschusserkennung und
Sensorgleis-Erkennung aktiviert
-kompatibel und ermöglicht auch das „durchreichen" des RailCom
®
Einstellen der Empfindlichkeit
Gleis Ausgang
Sensoreingänge
Versorgung (für Analog)
multi LOOP kurzschlussfrei be-
®
Gleisversorgung
–Signals aus der
®
