Z21 multi LOOP
®

Boucle d'inversion analogique

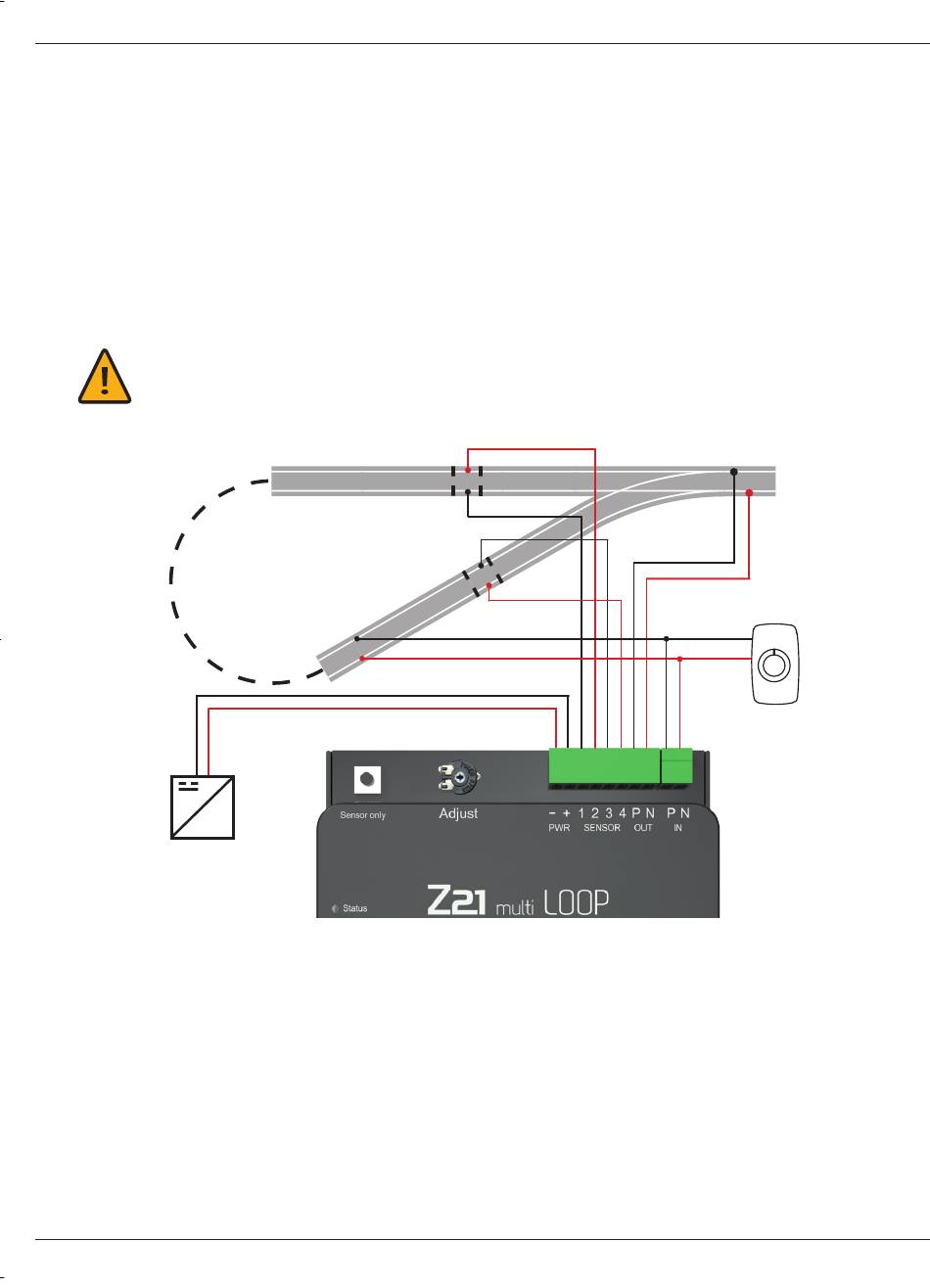

Dans le cas d'une boucle de retournement analogue, ce n'est pas la boucle de raccordement, comme cela
est le cas avec un fonctionnement numérique, mais la voie principale qui subit une inversion des pôles à
partir du module. Ainsi, un fonctionnement automatique est, ici aussi, possible. Vous devez cependant
observer quelques particularités. Une tension auxiliaire (14 – 24 V DC) est nécessaire, tension qui alimente
toujours le module. Une tension minimale de 5V est nécessaire pour passer sur les postes de séparation
afin de permettre un fonctionnement irréprochable des capteurs. Les diodes antiparasites supplémen-
taires ne doivent pas être utilisées. La boucle de retournement doit toujours être prise dans la même
direction. Vous pouvez, en alternative, travailler avec un contact de voie au lieu de voies avec capteur.
Attention : Si le Z21
de courts-circuits doit être désactivée.
N
30
30
multi LOOP est utilisé en mode de fonctionnement analogique, la détection
®
