Collino SCM72C NT 250 I4 Bedienungshandbuch Seite 52

Zur eventuellen Zentrierung des Bandes müssen die unteren Schrauben (A Abb.100)
und die oberen Schrauben (A Abb.101) eingestellt werden. Folgendermaßen vorgehen:
Die Schrauben (B Abb.100 und B Abb.101) und die Muttern (C Abb.100 und C
Abb.101) lockern.
Die Zentrierung des Bandes mit den Schrauben (A Abb.100 und A Abb.101)
einstellen, indem eine der Halterungen stärker gespannt wird, sodass sich das Band
auf die der Halterung gegenüberliegende Seite bewegt.
Die Schrauben (B Abb.100 und B Abb.101) und die Muttern (C Abb.100 und C
Abb.101) spannen.

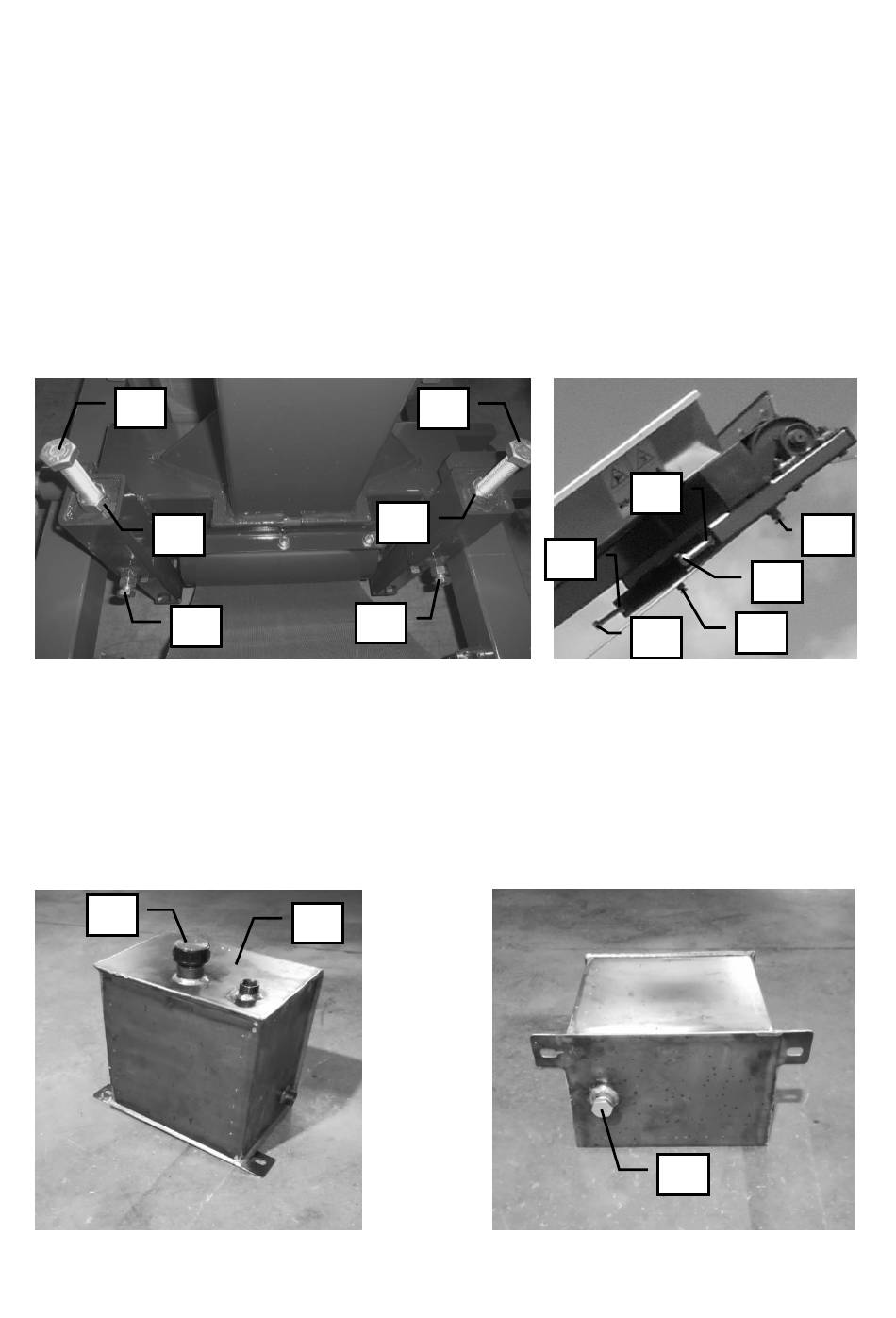

ABB. 100
A
C
B
Bei der Version mit Pumpe muss der Ölstand im Tank (A Abb.102) einer
Sichtkontrolle unterzogen werden, ggf. über den Stopfen (B Abb.102) mit
Hydrauliköl Typ 46 auffüllen. Um den Tank zu entleeren, muss darunter ein
Sammelbehälter aufgestellt werden. Dann den unter dem Tank befindlichen
Ablassstopfen (A Abb.103) herausschrauben.
ABB. 102
B
A
C
B
A
- 52 -
ABB. 101
C
C
A
ABB. 103
B
A
B
A
