Collino SCM72C NT 250 I4 Bedienungshandbuch Seite 30

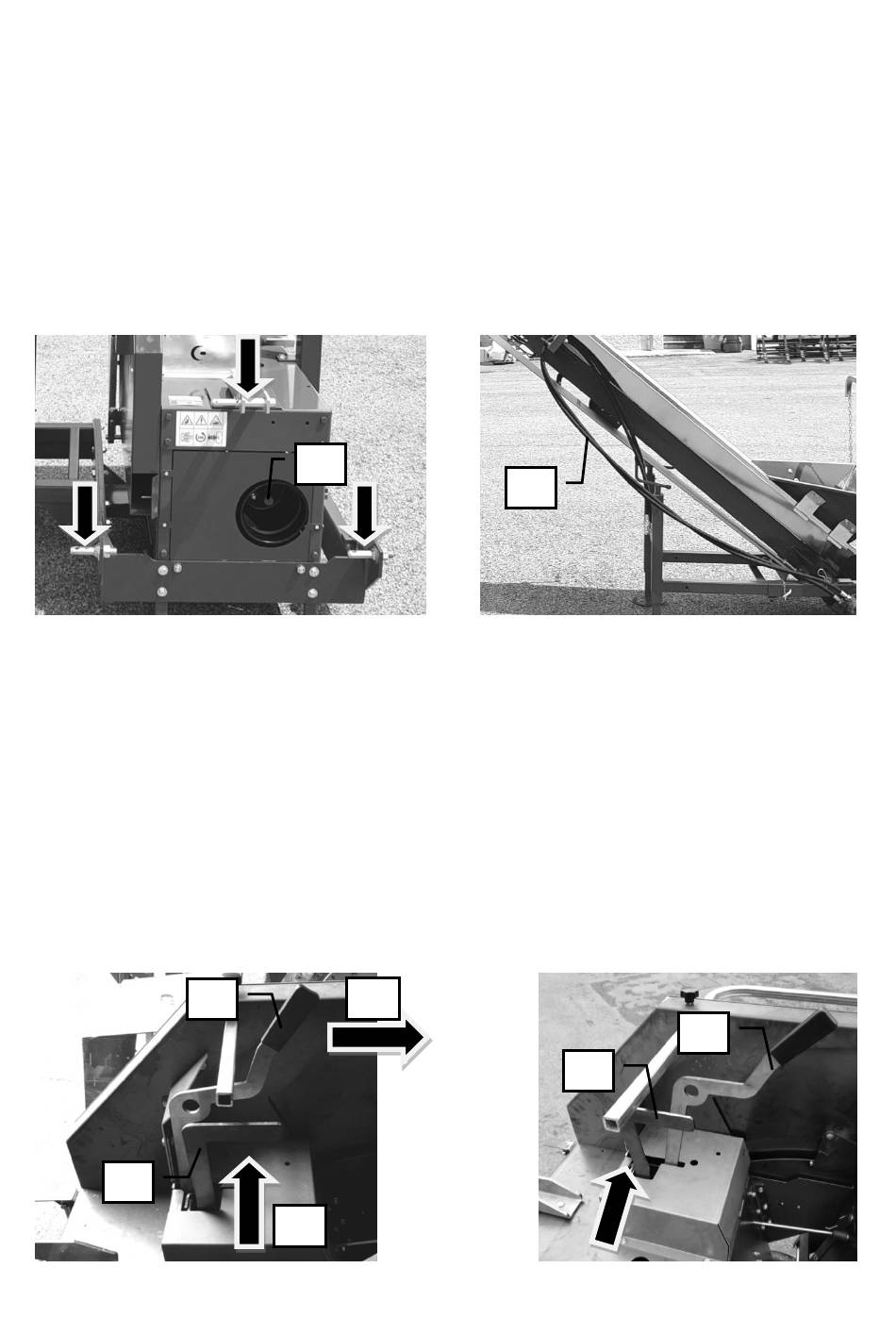

Die kombinierte Maschine mit den speziellen Sicherungsstiften an den mit den
Pfeilen in Abb.44 gekennzeichneten Punkten positionieren. Dann das Kreuzgelenk
des Traktors am Punkt (A Abb.44) mit der Maschine verbinden. Das Öl im
Winkelgetriebe aus Gusseisen kann schwere Augenreizungen und eine allergische
Hautreaktion hervorrufen und ist schädlich für Wasserorganismen, mit langfristiger
Wirkung. Anschließend die beiden Schläuche (A Abb.45) an die Schnellkupplungen
am Traktorverteiler anschließen.
ABB. 44 ABB. 45
A
A
Um die Riemen zu spannen, den Bügel (A Abb.46) in Richtung des ersten Pfeils
drücken. Gleichzeitig den Hebel der Sägeblattbremse (B Abb.46) in die durch den
zweiten Pfeil angezeigte Richtung ziehen, bis er sich in der in Abb.47 gezeigten
Position befindet. Damit ist das Spannen der Antriebsriemen für die Sägeblattdrehung
abgeschlossen. Die Sägeblattbremse muss aktiviert bleiben, außer es kommt während
des Schnitts zu einem Holzstau oder die Riemen sollen ausgewechselt werden. Für
die Freigabe in Pfeilrichtung auf den Bügel (A Abb.47) drücken; dadurch kehrt der
Hebel (B Abb.47) dank der unter dem Rahmen angebrachten Feder (A Abb.48) in
die Position von Abb.46 zurück.
ABB. 46 ABB. 47
2.
B
B
A
A
1.
Collino Costruzioni
- 30 -
