Collino SCM72C NT 250 I4 Bedienungshandbuch Seite 16

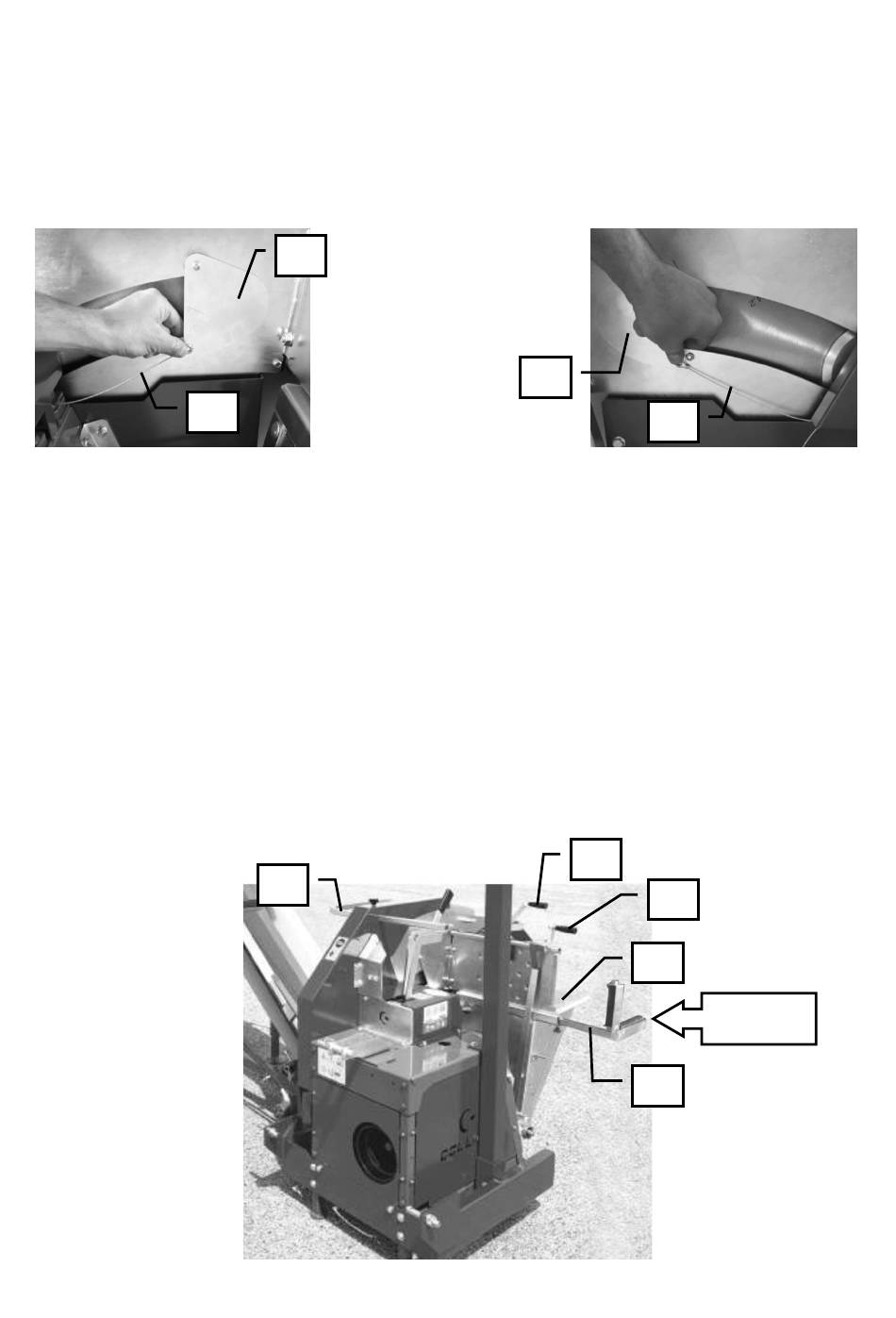

Um mehr Sicherheit zu garantieren, ist an den beweglichen trennenden
Schutzeinrichtungen (A Abb.9 und A Abb.10) ein Kabel (B Abb.9 und B Abb.10)
angebracht, um die korrekte Rückkehr der Schutzeinrichtung zu erzwingen, wenn der
Sägebock offen ist.
ABB. 9
Die Kreissäge der kombinierten Maschine ist mit einem linksdrehenden
Winkelgetriebe aus Gusseisen mit 340 Umdrehungen mit einer Übersetzung von 1 :
1.90 ausgestattet, das über Keilriemen XPA1500 mit der Sägeblattwelle gekoppelt ist.
Das Kreissägeblatt hat einen Durchmesser von Ø 700 mm, eine Bohrung Ø 30 mm,
Stärke 4 mit 60 Zähnen - max. 2000 UpM, gemäß EN 847-1:2013. Das Aufladen und
Verschieben der zu sägenden Stämme in Richtung Sägeblatt erfolgt über einen Wipp-
Sägebock (A Abb.11); im Bedarfsfall kann eine verstellbare Auflage (B Abb.11)
installiert werden, die zur Abstützung besonders langer Stämme dient (max. 2 Meter);
eine gezahnte Klinge mit Griff (C Abb.11) ermöglicht die Blockierung der Stämme;
eine verstellbare Stange (D Abb.11) ermöglicht die Einstellung der Länge des zu
schneidenden Stammabschnitts; ein Sicherheitssystem (E Abb.11) ermöglicht die
Blockierung des
Befestigungsschrauben, die nicht berührt werden dürfen; aus diesem Grund wird auf
sie Farbe aufgetragen, um sie von den anderen zu unterscheiden.
