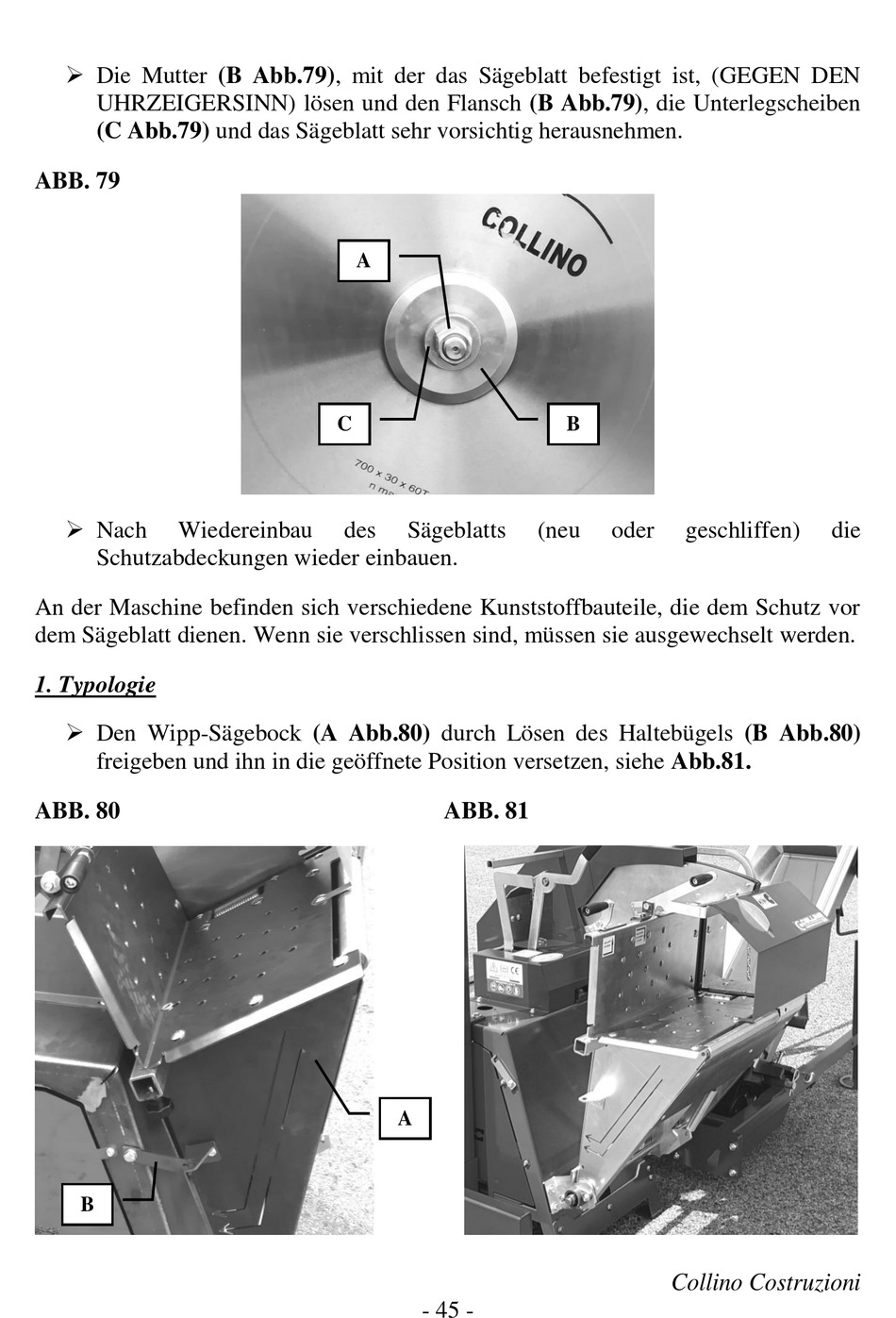

Collino SCM72C NT 250 I4 Bedienungshandbuch Seite 45

 Die Mutter (B Abb.79), mit der das Sägeblatt befestigt ist, (GEGEN DEN
UHRZEIGERSINN) lösen und den Flansch (B Abb.79), die Unterlegscheiben
(C Abb.79) und das Sägeblatt sehr vorsichtig herausnehmen.
ABB. 79
 Nach
Wiedereinbau
Schutzabdeckungen wieder einbauen.
An der Maschine befinden sich verschiedene Kunststoffbauteile, die dem Schutz vor
dem Sägeblatt dienen. Wenn sie verschlissen sind, müssen sie ausgewechselt werden.
1. Typologie
 Den Wipp-Sägebock (A Abb.80) durch Lösen des Haltebügels (B Abb.80)
freigeben und ihn in die geöffnete Position versetzen, siehe Abb.81.
ABB. 80
B
A
C
des Sägeblatts
ABB. 81
A
- 45 -
B
(neu oder geschliffen)
Collino Costruzioni
die
