Collino SCM72C NT 250 I4 Bedienungshandbuch Seite 15

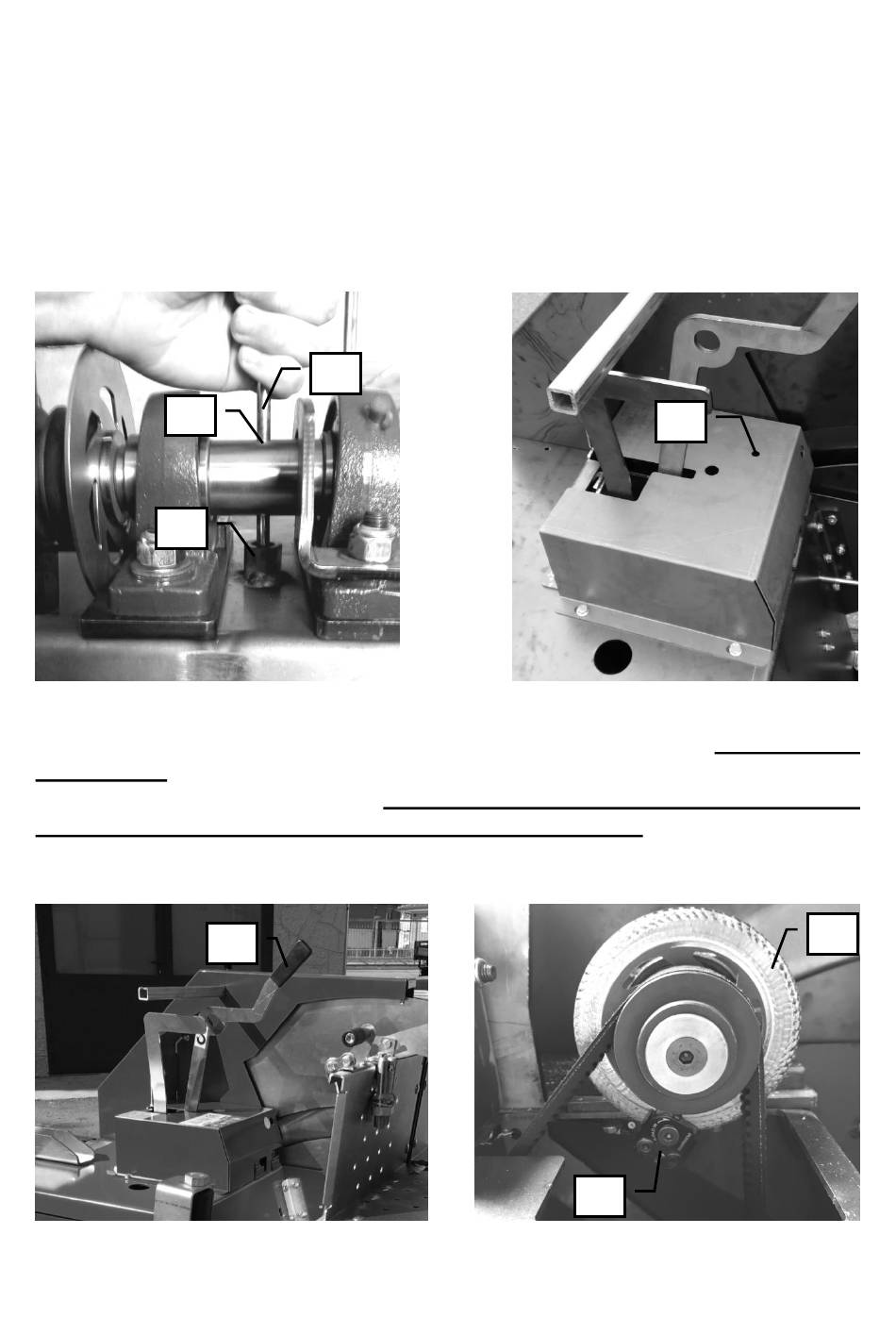

Die Sägeblattwelle hat eine Bohrung (A Abb.5) zwischen den beiden Halterungen
UCP207 und genau darunter ist eine Buchse angeschweißt (B Abb.5). An der
Blechabdeckung der Welle befindet sich eine Bohrung (A Abb.6), damit beim
Austausch des Sägeblatts ein Stahlstift (C Abb.5) mit einer Zugfestigkeit von
2
mindestens 350 N/mm eingesetzt werden kann, um die Drehung der Welle zu
blockieren.
ABB. 5 ABB. 6
C
A
A
B
Der Bremsbügel (A Abb.7) ermöglicht das Spannen der Riemen für die Drehung des
Sägeblatts. Er hat auch die Funktion, das Sägeblatt vorschriftsmäßig innerhalb von
10 Sekunden zu stoppen; dies erfolgt dank der Bremse (A Abb.8) und des Sägeblatts
(B Abb.8) auf der Rotationswelle. Die Bremse darf nur im Notfall und nicht im
Normalfall zum Anhalten der Maschine verwendet werden.
ABB. 7 ABB. 8
B
A
A
Collino Costruzioni
- 15 -
