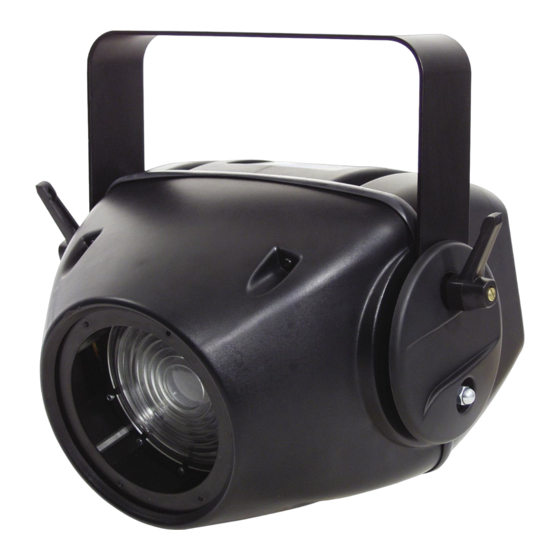

Futurelight PCC-250 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
PCC-250
Professional Colour-Changer
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.
Inhaltsverzeichnis
Verwandte Anleitungen für Futurelight PCC-250
Inhaltszusammenfassung für Futurelight PCC-250

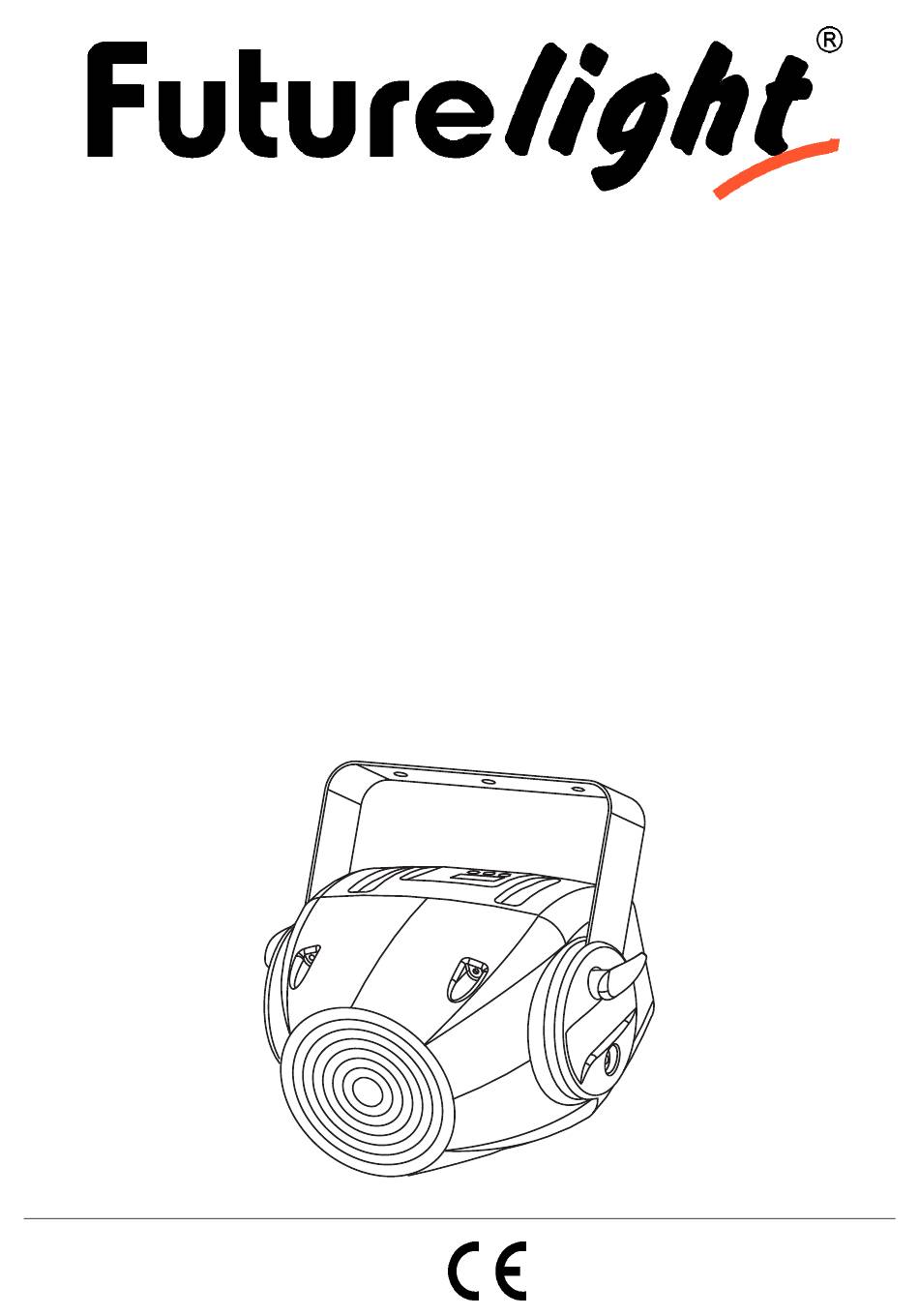

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO PCC-250 Professional Colour-Changer © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.
-
Seite 2: Inhaltsverzeichnis
MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire/Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG ..........................7 Features ................................. 7 Geräteübersicht.............................. 8 INSTALLATION ..............................9 Lampeninstallation/Lampenwechsel ......................9 Lampenjustierung............................10 Überkopfmontage............................10 Anschluss ans Netz............................11 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........12 BEDIENUNG .............................. - Seite 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.futurelight.com 3/89 51840900_V_1_2.DOC...
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT PCC-250 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den PCC-250 aus der Verpackung. - Seite 5 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Seite 6: Bestimmungsgemäße Verwendung
Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da anson- sten die Lebensdauer der Lampe erheblich reduziert werden würde. GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG... -
Seite 7: Gerätebeschreibung
Reset, Lampenschaltung • Lampenschaltung fernsteuerbar • Integriertes Demoprogramm • Fernsteuerbarer Reset • Motorischer Zoom • Für MSD/HSD 250 oder MSD 250/2 Lampe • DMX-512 Steuerung über jeden handelsüblichen DMX-Controller möglich • Passende FUTURELIGHT Controller: EX-6 Controller, CP-256/32 Controller 7/89 51840900_V_1_2.DOC... -
Seite 8: Geräteübersicht
Geräteübersicht (1) Fresnell-Linse (2) Gehäuse (3) Gehäuseschrauben (4) Control Board (5) Hängebügel (6) Feststellschraube (7) Lüfter (8) DMX-Eingangsbuchse (9) DMX-Ausgangsbuchse (10) Lampenabdeckung (11) Netzanschluss (12) Sicherungshalter (13) Netzschalter 11 12 (14) Mode-Taste (15) Down-Taste (16) Up-Taste (17) Display 8/89 51840900_V_1_2.DOC... -
Seite 9: Installation
INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine MSD/HSD 200 GY-9,5, MSD/HSD 250 GY-9,5 oder MSD 250/2 GY-9,5 Lampe. Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden. ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! -
Seite 10: Lampenjustierung
Lampenjustierung Der Lampenhalter des Gerätes wird ab Werk justiert. Da sich die zu verwendenden Lampen von Hersteller zu Hersteller unterscheiden, kann es u. U. notwendig sein, die Position des Lampenhalters nachzujustieren. Zünden Sie die Lampe, öffnen Sie den Shutter, stellen Sie die Dimmerintensität auf 100 % und Sie den Lichtstrahl auf eine ebene Oberfläche (Wand). -
Seite 11: Anschluss Ans Netz
Wenn der Projektor von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Der Projektor darf niemals frei schwingend im Raum befestigt werden. Achtung: Projektoren können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie den Projektor NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Projektors aushalten kann. -
Seite 12: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor Projector 3 Projector 2 Projector 1 Starting address 13 Starting address 7 Starting address 1 120 Ohms DMX-512 Controller Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. -
Seite 13: Bedienung
BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der PCC-250 den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. Stand Alone-Betrieb Der PCC-250 lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. -
Seite 14: Dmx-Protokoll
DMX-Protokoll Steuerkanal 1 -– Farbrad Lineare Farbänderung gemäß der Bewegung des Reglers. Sie können den Farbwechsler an jeder gewün- schten Position anhalten. Decimal Hexad. Percentage S/F Eigenschaft 0 15 00 0F 0% 6% S Offen/weiß 16 31 10 1F 6% 12% S Dunkelrot 32 47 20 2F... - Seite 15 Steuerkanal 6 - Lampenschaltung, Reset, interne Programme Decimal Hexad. Percentage S/F Eigenschaft 0 15 00 0F 0% 6% S Normaler Farbwechsel, Positionssuche über kürzesten Weg 16 31 10 1F 6% 12% S Normaler Farbwechsel, Positionssuche immer im Uhrzeigersinn 32 47 20 2F 13% 18% S Farbwechsel an jeder Position, Positionssuche über kürzesten Weg 48 63 30 3F...
-
Seite 16: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, die Lampe ein- und ausschalten, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken und Halten Sie die Enter-Taste 3 Sekunden lang, bis das Display zu blinken beginnt. Über die Up- Taste können Sie sich im Hauptmenü... -
Seite 17: Hauptfunktionen
Hauptfunktionen - Hauptmenü 0 ♦ Drücken Sie 3 Sekunden lang die Enter-Taste, um ins Hauptmenü "MODE" zu gelangen (Display blinkt). ♦ Drücken Sie die Enter-Taste und wählen Sie "ADDR", “RUN” oder "DISP" durch Drücken der Up-Taste. ♦ Drücken Sie die Enter-Taste zur Auswahl des gewünschten Untermenüs. - Einstellen der DMX-Startadresse, Slave-Einstellung - Einstellen der DMX-Startadresse Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen. - Seite 18 - Programm aufrufen, Master-Einstellung Mit der Funktion "RUN" lässt sich das interne Programm aufrufen. Die Anzahl der Steps können Sie unter Step festlegen. Die einzelnen Szenen können Sie unter Edit abändern. Die Szenen lassen sich entweder automatisch (AUTO), d.h. mit der eingestellten Step-Time oder musikgesteuert (SOUN) abspielen.
- Seite 19 Lamp - Hauptmenü 1 ♦ Drücken Sie 3 Sekunden lang die Enter-Taste, um ins Hauptmenü zu gelangen (Display blinkt). ♦ Drücken Sie die Up-Taste zur Auswahl von “LAMP”. - Lampenschaltung Mit dieser Funktion lässt sich die Lampe über das Control Board an- oder abschalten. ♦...
- Seite 20 Rest - Reset Mit dieser Funktion lässt sich über das Control Board ein Reset durchführen. ♦ Wählen Sie “rEST” durch Drücken der Up-Taste. ♦ Drücken Sie die Enter-Taste, auf dem Display erscheint “ON” oder “OFF”. ♦ Drücken Sie die Up-Taste zur Auswahl von “ON” wenn Sie diese Funktion aktivieren möchten oder “OFF”...
- Seite 21 - Hauptmenü 4 ♦ Drücken Sie 3 Sekunden lang die Enter-Taste, um ins Hauptmenü zu gelangen (Display blinkt). ♦ Drücken Sie die Up-Taste zur Auswahl von “TIME”. - Betriebsstunden Gerät Mit dieser Funktion lassen sich die Betriebsstunden des Gerätes auslesen. ♦...
- Seite 22 a) Szenen editieren via Control Board ♦ Wählen Sie “SC01” durch Drücken der Up-Taste. ♦ Drücken Sie die Enter-Taste, auf dem Display erscheint “SCXX”, “X” steht für die zu editierende Szenennummer. ♦ Ändern Sie die Szenennummer durch Drücken der Up- Taste.
-
Seite 23: Fehlermeldungen
Fehlermeldungen Wenn Sie das Gerät einschalten, wird zuerst ein Reset durchgeführt. Wenn auf dem Display “XXEr” erscheint, gibt es Fehler an einem oder mehreren Kanälen. “XX” steht für den entsprechenden Kanal mit einem Testsensor für die korrekte Position. Wenn auf dem Display z. B. “03Er” erscheint, bedeutet dies einen Fehler an Kanal 3. Gibt es gleich- zeitig einen Fehler an Kanal 1, 2 und 3 blinken die Fehlermeldungen “01Er”, “02Er”,”03Er”... -
Seite 24: Sicherungswechsel
ACHTUNG! Die Linse muss gewechselt werden, wenn diese sichtbar beschädigt ist, so dass ihre Wirksamkeit beeinträchtigt ist, z. B. durch Sprünge oder tiefe Kratzer! Die Objektivlinse sollte wöchentlich gereinigt werden, da sich sehr schnell Nebelfluidrückstände absetzen, die die Leuchtkraft des Gerätes erheblich reduzieren. Den Lüfter monatlich reinigen. Die dichroitischen Farbfilter und die Innenlinsen sollten monatlich gereinigt werden. -
Seite 25: Technische Daten
PHILIPS MSD250/2 90V/250W GY-9,5 2000h Best.-Nr. 89106115 SYLVANIA BA250/2 SE D 90V/250W GY-9,5 Best.-Nr. 89106120 OSRAM HSD250/80 90/250W GY9,5 3000h 8000K Best.-Nr. 89106210 FUTURELIGHT FS-1 für PCC-250/500 Best.-Nr. 51840956 Flügelbegrenzer für PCC-250/PCC-500 Best.-Nr. 51840955 FUTURELIGHT EX-6/32 Controller Best.-Nr. 51834046 FUTURELIGHT EX-8/32 Controller Best.-Nr.
