Filterauslegung

Der Gesamtdruck der Filter bei einem bestimmten Volumenstrom setzt sich
zusammen aus Gehäuse-
mittels nachfolgender Druckverlustkennlinie ermittelt werden.

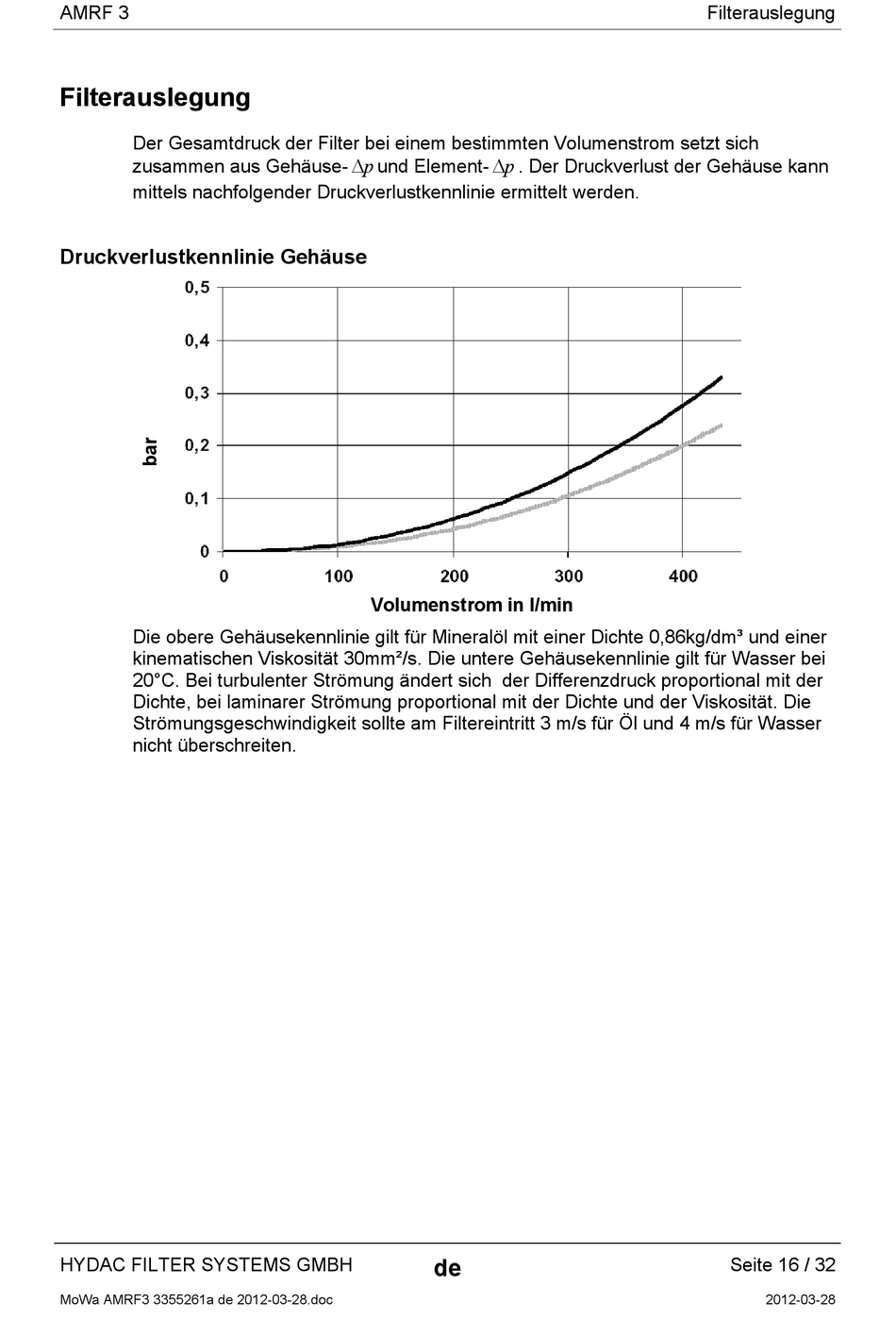

Druckverlustkennlinie Gehäuse
Die obere Gehäusekennlinie gilt für Mineralöl mit einer Dichte 0,86kg/dm³ und einer
kinematischen Viskosität 30mm²/s. Die untere Gehäusekennlinie gilt für Wasser bei
20°C. Bei turbulenter Strömung ändert sich der Differenzdruck proportional mit der
Dichte, bei laminarer Strömung proportional mit der Dichte und der Viskosität. Die
Strömungsgeschwindigkeit sollte am Filtereintritt 3 m/s für Öl und 4 m/s für Wasser
nicht überschreiten.
