Cablaggio Elettrico; Avviso Importante - dirna Bergstrom bycool COMPACT 3.0 Montageanweisungen

COMPACT
ES IT
Fare attenzione a non invertire le polarità effettuando la connessione dell'alimentazione all'impianto, altrimenti
il quadro comandi non si accende, l'impianto non funziona e si potrebbero verificare danni irreparabili ai
moduli dei compressori.
Ventilatore
centrifugo
Cablaggio comunicazione
Az Blu
N Nero
R Rosso
V Verde
B Bianco
A Giallo
Na Arancione
M Marrone
Controllo
elettronico
compressore
2
Compressore

AVVISO IMPORTANTE!

Controllo
elettronico
Batteria
90

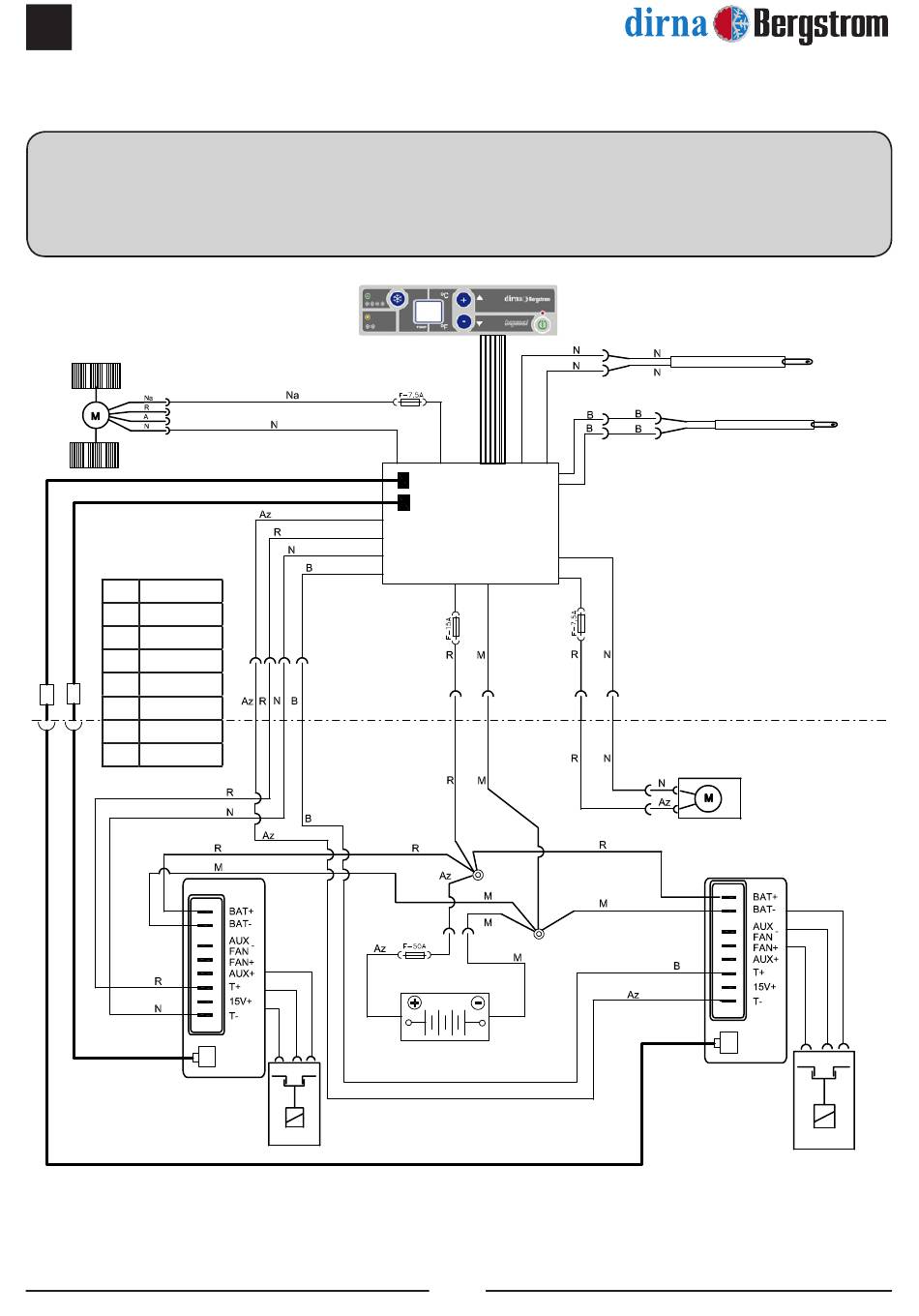

Cablaggio elettrico

Sensore
aria ritorno
Sensore
antigelo
Ventilatore
condensatore
Controllo
elettronico
compressore
1
Compressore
®
